5.1.5 Stellantrieb mit Analogsteuerung (Option), angeschlossen an z.B. einen Conex
• Die Klemmen gemäß dem Anschlussdiagramm mit den entsprechenden Klemmen des externen Reglers verbinden.
52
51
L N
+
4(0) - 20 mA
P E
1 2 3 4 5 6 7

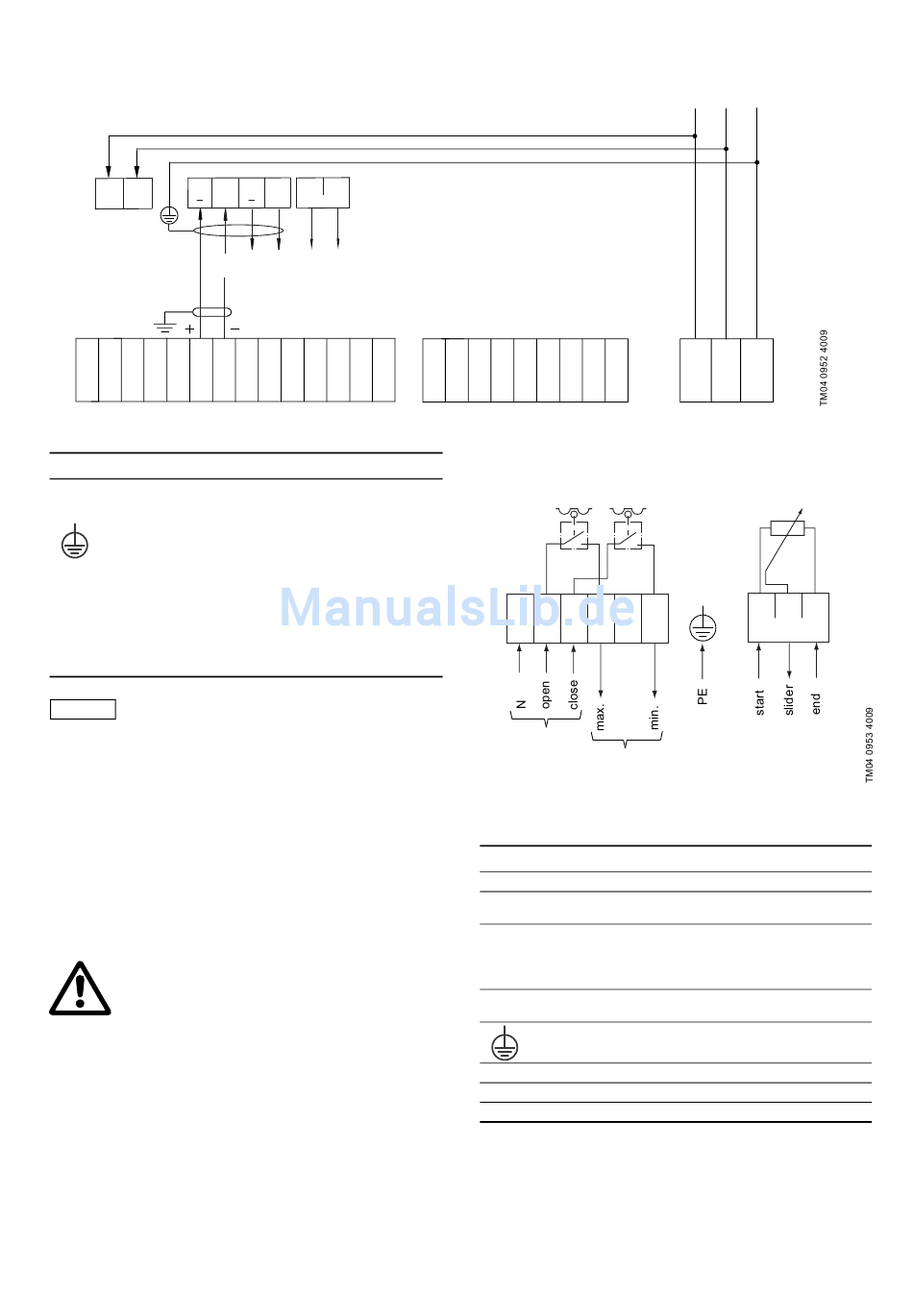

Abb. 22 Klemmenanschlussdiagramm Conex
Pos. Beschreibung
L Phase
Netzspannung
Eingang
N Neutral
PE (Erdung)
51 Signaleingang (-)
52 Signaleingang (+)
54 Signalausgang (-)
55 Signalausgang (+)
56
Sammelstörmeldung
57
Kapitel 5.2.4 Warnungen und Hinweise für den
Hinweis
elektrischen Anschluss beachten!
1. Haubenschrauben aufdrehen und Haube abnehmen.
2. Elektrische Anschlüsse nach dem Schaltplan, siehe Abb.
Klemmenanschlussdiagramm Conex® DIA-2Q, vornehmen.
– Klemmen 51 und 52, sowie bei Bedarf Klemmen 54 und 55
nach Schaltplan anschließen
– Klemmen 56 und 57 entsprechend der gewünschten Anfor-
derung anschließen, Spannung max. 125 V.
– Für Kleinspannungen (Soll- /Istwert-Signalleitungen) sepa-
rate abgeschirmte Leitungen mit einem Mindestquerschnitt
2
von 0,5 mm und einer max. Länge von 1000 m verwenden.
– Die Abschirmung einseitig an der Gehäusemasse (Erdungs-
klemme) auflegen.
Warnung
Eine Änderung der internen Verdrahtung des
Antriebs darf nie vorgenommen werden.
• Haube wieder schließen und Haubenschrauben festdrehen.
55
54 56 57
+
max. 125 V
8 9 10 11 12 13 14
®
DIS-2Q an Stellantrieb mit Analogsteuerung
®
15 16 17 18 19 20 21 22 23
Stellantrieb - mit Rückmeldepotentiometer (Option)
SL (max.) SR (min.)
4
1 2 3
N
Motorsteuerung
Endlagenschalter
Abb. 23 Klemmenanschlussdiagramm Stellantrieb mit
Potentiometer
Pos. Beschreibung
1 N Neutral
Netzspannung Eingang
2 Phase
(bei Richtung auf / max.)
Netzspannung Eingang
3 Phase
(bei Richtung zu / min.)
Netzspannung Ausgang
4
(Position Endlage max.)
Netzspannung Ausgang
5
(Position Endlage min.)
PE (Erdung)
18 Anfang
19 Schleifer
20 Ende
DIS-2Q (Mikroprozessor-basierter Regler)
L1 N P E
24 25 26
18 19 20
5
< 50 V
< 50 V
Rückmeldepotentiometer
15
