5.2.3 Überprüfung der Druckanschlüsse (nach einem
Gasflaschenwechsel)
• Das Flaschenventil öffnen und schnell wieder schließen.
• Die offene Ammoniakflasche langsam an den gasführenden
Teilen entlang führen.
– Die Flasche dabei leicht pumpend zusammendrücken,
damit die Ammoniakdämpfe aufsteigen können.
– Bildung weißen Nebels: Druckanschluss undicht!
• Druck aus der Anlage ablassen!
• Leckage beseitigen!
• Dichtheitsprüfung wiederholen!
Bildung weißen Nebels --> der Druckanschluss ist undicht
!

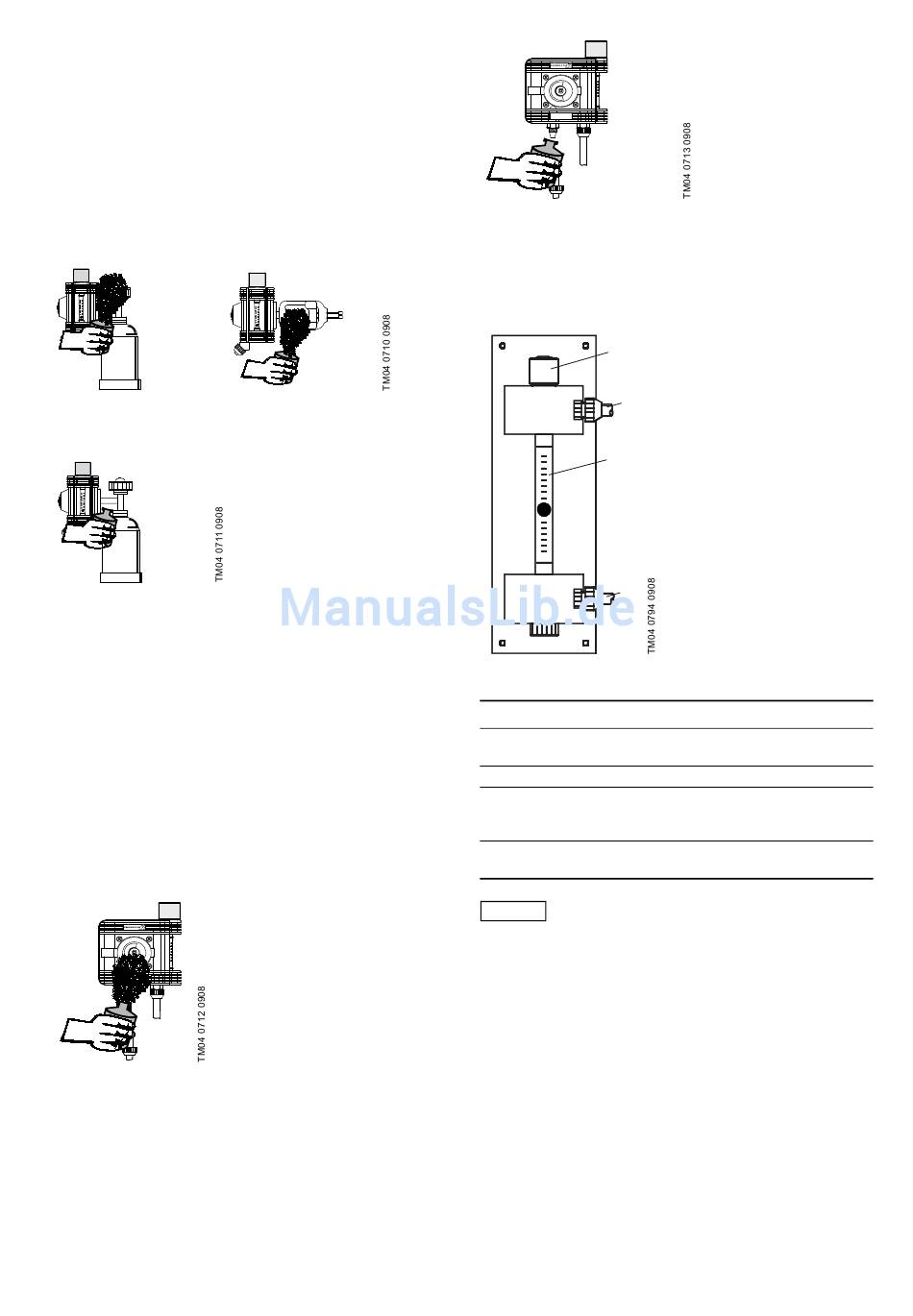

Abb. 26 Ammoniak + Chlorgas --> Bildung weißen Nebels
Keine Bildung weißen Nebels --> der Druckanschluss ist dicht
✓
Abb. 27 Kein Chlorgas --> keine Bildung weißen Nebels
5.2.4 Überprüfung des Einlassventils
• Die Überwurfmutter am Überdruckanschluss entfernen und
die Überdruckleitung abtrennen.
• Das Einstellventil schließen.
• Das Flaschenventil öffnen.
• Die offene Ammoniakflasche langsam am
Überdruckanschluss entlang führen.
– Die Flasche dabei leicht pumpend zusammendrücken,
damit die Ammoniakdämpfe aufsteigen können.
– Bildung weißen Nebels: Das Einlassventil ist undicht!
• Druck aus der Anlage ablassen!
• Das Einlassventil überprüfen und reparieren!
• Dichtheitsprüfung wiederholen!
Bildung weißen Nebels --> das Einlassventil ist undicht!
VGB-103
Abb. 28 Ammoniak + Chlorgas --> Bildung weißen Nebels
Keine Bildung weißen Nebels --> das Einlassventil ist dicht!
Abb. 29 Kein Chlorgas --> keine Bildung weißen Nebels

6. Bedienung

6.1 Gerätebeschreibung
!

6.1.1 Dosierregler

Abb. 30 Dosierregler VGA-117 – Schematische Darstellung
Nr. Beschreibung
Dient zum Anschluss der vom Vakuumregler kommenden
1
Vakuumleitung.
2 Dient zum Anschluss der Vakuumleitung an den Injektor.
Einstellventil:
3 Dient zur manuellen Einstellung des gewünschten
Gasflusses.
Messglas: Dient zur Anzeige des tatsächlichen
4
Gasflusses.
Achtung
✓
VGB-103
3
2
4
1
Das Einstellventil ist kein perfekt schließendes
Absperrventil!
