3. Technische Daten

3.1 Typenschlüssel des Dosierreglers Vaccuperm VGA-117
Beispiel: Typenschlüssel des Dosierreglers VGA-117-1000/1-M0X
Kennziffer Beispiel
Vaccuperm Gas Advanced = VGA

Dosierleistung

500 25-500 g/h
1000 50-1.000 g/h
2000 100-2.000 g/h
4000 200-4.000 g/h
6000 300-6.000 g/h
8000 400-8.000 g/h
10000 500-10.000 g/h
Anschluss Ein- und Ausgang
1 PE-Schlauch 8/11
2 PE-Schlauch 10/14
3 PVC-Leitung DN15 (d 20)
Einstellung
M Manuell
A Automatisch, 230-240 V / 50-60 Hz
B Automatisch, 110-115 V / 50-60 Hz
Regelung
0 Ohne
1 4-20 mA
2 Direkt
Differenzdruckregler
Y ja, mit Vakuummeter
N nein

3.2 Allgemeine Daten

Genauigkeit ± 4 % der Obergrenze
Einstellbereich 1 : 20
Zulässiges Medium Cl
2
Zulässiger
VGA-111, VGA-146: bis 4000 g/h
Vakuumregler
Schwebekörperprinzip, Länge des
Durchflussmesser
Messglases 190 mm
ohne Servomotor: 2,6 kg
Gewicht
mit Servomotor: 4,2 kg
3.2.1 Vakuumanschluss
(vom Vakuumregler / zum Injektor)
PE-Schlauch 8/11 oder 10/14
PE-Schlauch 8/11 oder 10/14
PVC-Rohr DN15 (d20)
3.2.2 Zubehör (nicht im Lieferumfang enthalten)
Installationszubehör: Schläuche unterschiedlicher Länge
Halteplatte zur Wandbefestigung bei Behälterwechsel
Prüfmittel zur Lecksuche
3.2.3 Dosierleistung
50 - 1.000 g/h
100 - 2.000 g/h
200 - 4.000 g/h
300 - 6.000 g/h
400 - 8.000 g/h
500 - 10.000 g/h
2 - 50 lbs/Tag
5 - 100 lbs/Tag
10 - 210 lbs/Tag
15 - 310 lbs/Tag
20 - 420 lbs/Tag
30 - 520 lbs/Tag
VGA-117
3.2.4 Zubehör (nicht im Lieferumfang enthalten)
Installationszubehör: Schläuche unterschiedlicher Länge
Halteplatte zur Wandbefestigung bei Behälterwechsel
Prüfmittel zur Lecksuche
3.3 Maßzeichnungen
3.3.1 Dosiergerät VGA-117
Ø 6
105
130

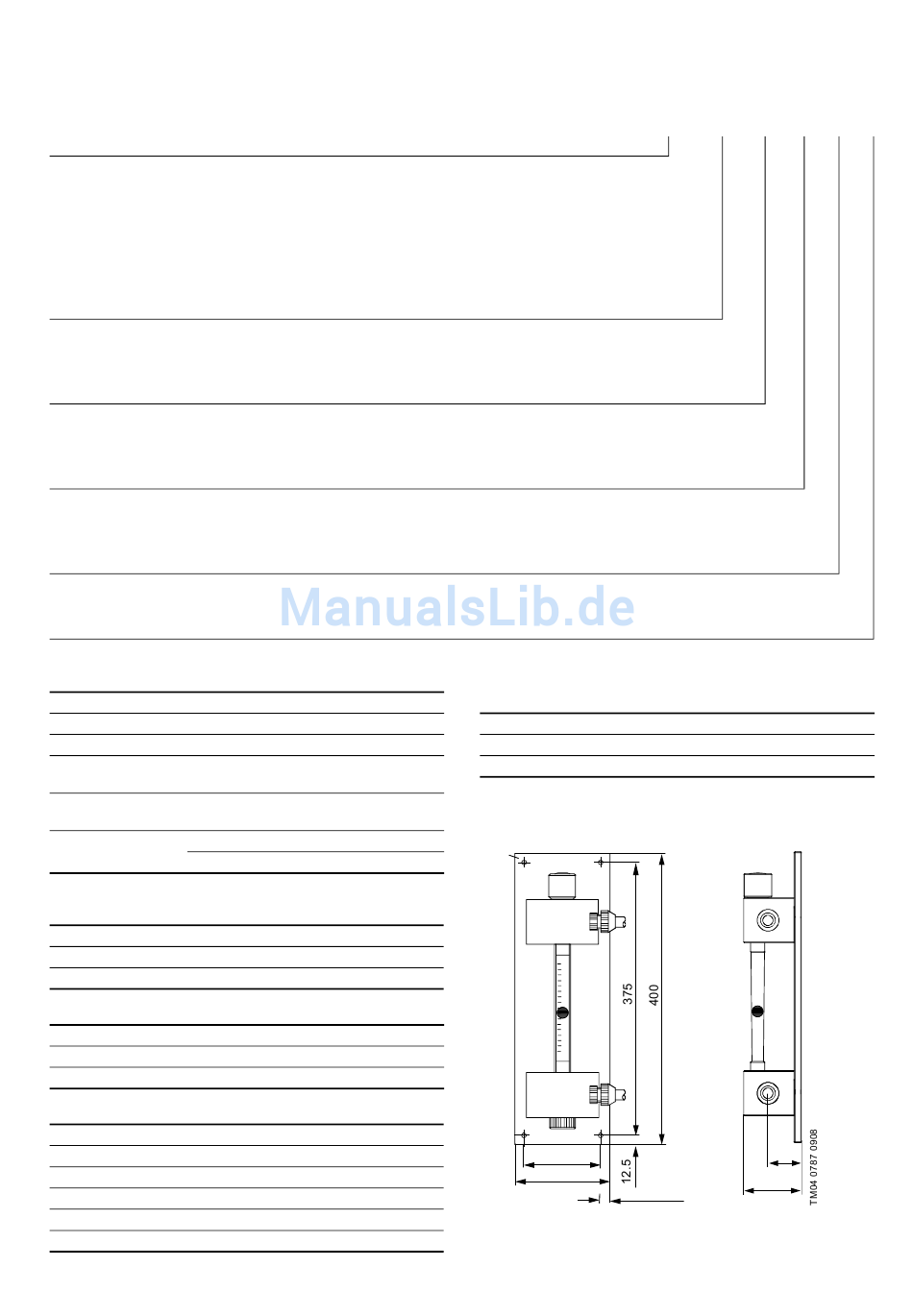

Abb. 13 Maßzeichnung Dosiergerät VGA-117
-1000 /5 -M O
46
80
12.5
, N
11
