3.3.2 Dosierregler mit Stellmotor

Ø 6
145
170
12.5

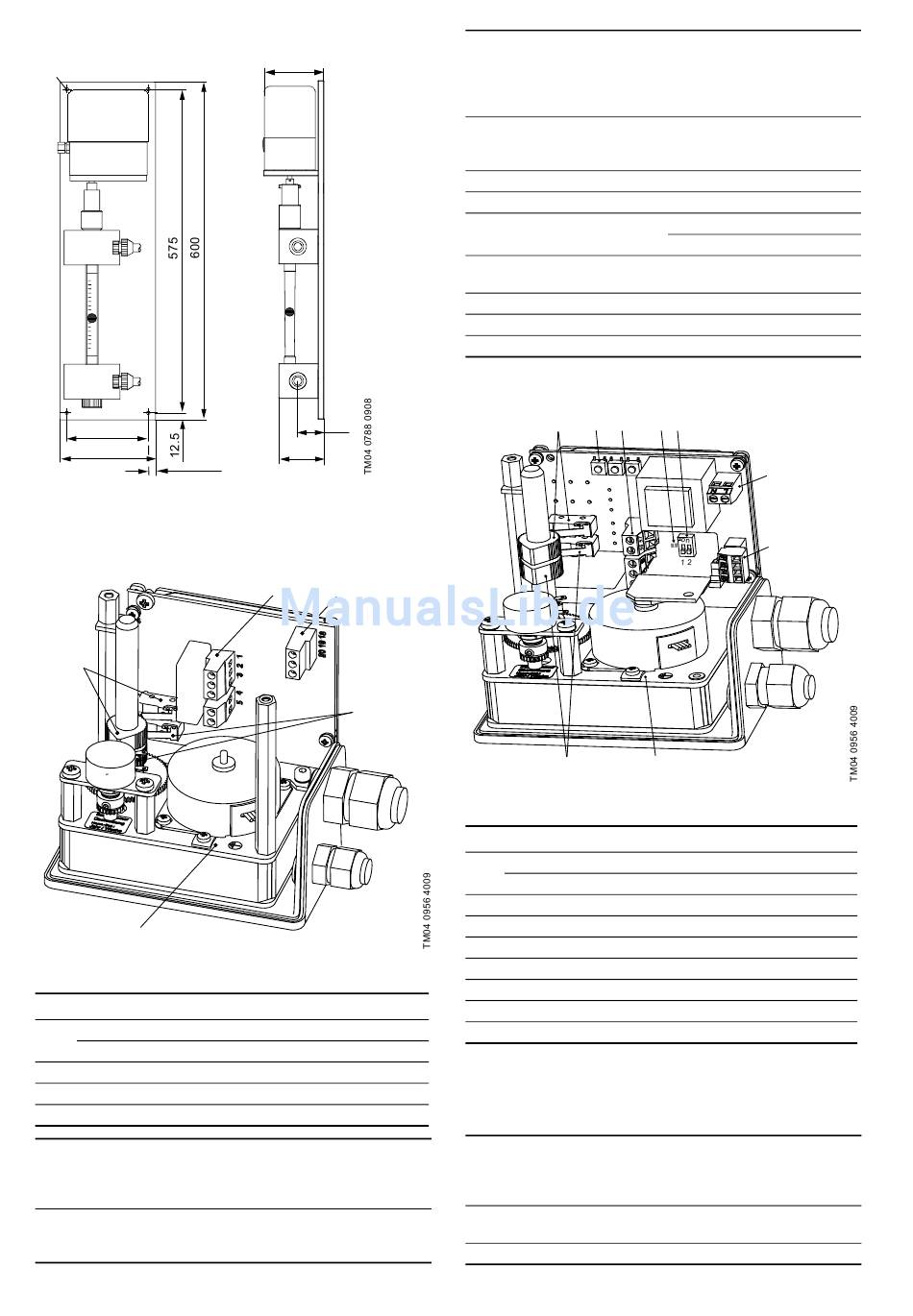

Abb. 14 Maßzeichnung Dosierregler VGA-117

3.4 Elektrische Daten

3.4.1 Stellantrieb mit Rückmeldepotentiometer
1, SR
4
Abb. 15 Stellantrieb mit Rückmeldepotentiometer
Pos. Beschreibung
SR, Endlagen-Schalter-Nocken min.
1
SL, Endlagen-Schalter-Nocken max.
Netzspannung Eingang
2
Potentiometer Ein-/Ausgang
3
Erdungsklemme
4
Netzspannung
Nennstrom
12
107
46
80
2
3
1, SL
220-240V ±10 %, 50/60Hz ±5 %,
100 % ED (Standard)
110-120 V ±10 %, 50/60Hz ±5 %,
24 V AC ±10 %, 50/60Hz ±5 %,
30 mA (bei 230 V),
60 mA (bei 115 V),
240 mA (bei 24 V)
Netzspannung
Nennstrom
Endlagenschalter-Belastbarkeit
Leistungsaufnahme
Steuerungsvariante
Stellzeit
Stellwinkel
Schutzart
Zul. Umgebungstemperatur

3.4.2 Stellantrieb mit Analogsteuerung (4-20 mA / 0-20 mA)

SL
1, 2 3
L SET
R
SR
1,
Abb. 16 Stellantrieb mit Analogsteuerung
Pos. Beschreibung
SR, Endlagen-Schalter-Nocken min.
1
SL, Endlagen-Schalter-Nocken max.
2 Programmiertasten
3 Alarmausgang
4 Leuchtdioden
5 DIP-Schalter
6 Netz-Anschlussklemmen
7 Analogsignal-Anschlussklemmen
8 Erdungsklemme
Netzspannung
Endlagenschalter -
Belastbarkeit
Leistungsaufnahme
220-240V ±10 %, 50/60Hz
±5 %, 100 % ED (Standard)
110-120 V ±10 %, 50/60Hz ±5 %,
24 V AC ±10 %, 50/60Hz
±5 %,
30 mA (bei 230 V),
60 mA (bei 115 V),
240 mA (bei 24 V)
2 A bei 250 V
ca. 2 VA
Rückmeldepotentiometer 1 k
Auf- / Zu-Signal
90 s für 270° bei 50 Hz
75 s für 270° bei 60 Hz
max. 270°
IP 65
-15 °C bis 60 °C
4 5
6
7
8
220-240V ±10 %, 50/60Hz ±5 %,
100 % ED (Standard)
110-120 V ±10 %, 50/60Hz ±5 %,
24 V AC ±10 %, 50/60Hz ±5 %,
2 A bei 250 V
ca. 2 VA
Ω
