Stereo Line Eingänge - Phonic Helix Board 12 FireWire MKII Bedienungsanleitung

wie Keyboards, elektronische Drums, CD
Spieler, andere Mixer, usw.
Es können
unsymmetrische Signale verarbeitet werden.
Wenn Sie einen unsymmetrischen (also meist
zweipoligen) 6,3
verwenden, wandelt der Line Eingang das
Signal, das am Ring anliegt, automatisch in
Masse um. Der Ring muss mit Masse
verbunden sein,
unsymmetrisch ist.
Lesen Sie bitte unbedingt die Hintergrundinformationen,
die Ihnen das Kapitel „Symmetrisch und Unsymmetrisch"
liefert.
Mikrofon- und Line Eingänge sollten nicht
gleichzeitig belegt werden, sonst kommt es zu
Beeinträchtigungen
Rückkopplungen, da sie sich den Schaltkreis
des Vorverstärkers teilen (aber nicht die
Phantomspeisung) – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.

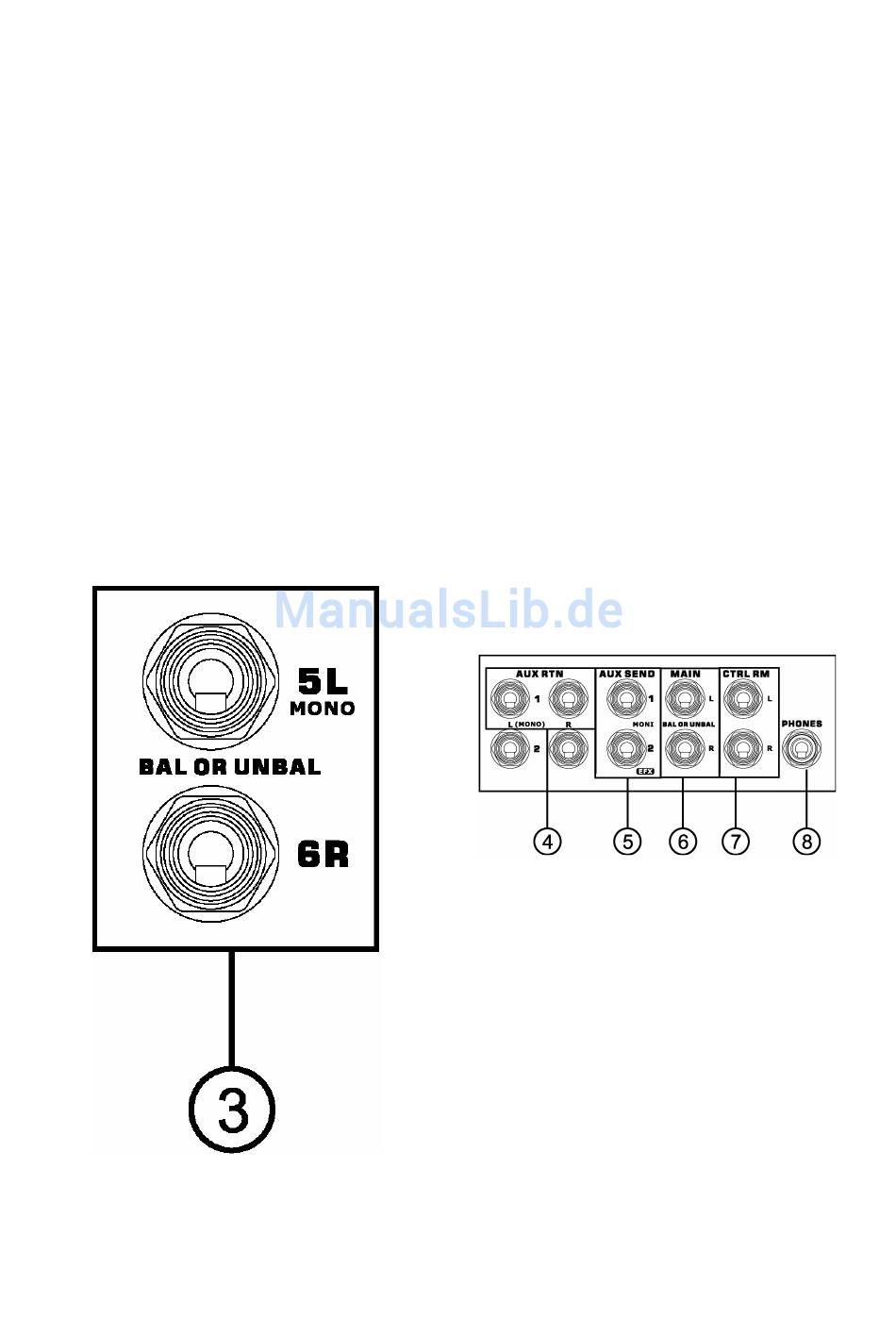

3. STEREO LINE EINGÄNGE
HELIX BOARD 12 FIREWIRE MKII verfügt
über zwei Stereo Kanalzüge, die jeweils mit
zwei symmetrischen, dreipoligen 6,3 mm Mono
Klinkenbuchsen ausgestattet sind (Sie können
aber auch unsymmetrische
PHONIC CORPORATION – Bedienungsanleitung Helix Board 12 FireWire MKII
symmetrische oder
mm Klinkenstecker
wenn das Signal
der Signale und
Signale
anschließen). Diese Stereo Eingangskanäle
sind für stereophone Leitungspegel ausgelegt,
also die linken und
beispielweise eines Keyboards, eines Drum
Computers, Synthesizers, Samplers, eines
Effektgeräts, oder eines HiFi Geräts wie CD,
DVD, MD oder
Klangregelung und der Lautstärkeregler sind
mit Doppelpotentiometern realisiert – eine
Regler bearbeitet gleichzeitig das linke und
das rechte Signal. Durch die Möglichkeit, die
Eingangsempfindlichkeit von –10 dBV auf +4
dBu umzuschalten (#30), können hier sogar
die Ausgänge von
professionellem Studiopegel angeschlossen
werden.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
Das Signal wird automatisch auch auf den
rechten Kanal gelegt, der Kanal verhält sich
dann wie ein reiner Monokanal (dies ist das
Geheimnis einer
Klinkenbuchse). Umgekehrt funktioniert dies
nicht, d.h. wenn Sie nur den rechten Eingang
verwenden, erscheint das Signal auch nur in
der rechten Summe.
4. STEREO AUX RTN 1 & 2
An diese symmetrischen
werden in der Regel die Rückführungen (daher
„Returns"), also das
Ausgangssignal
Effektprozessors angeschlossen. Sie können
jedoch selbstverständlich
zusätzliche Eingänge
verwendet werden, wenn Ihnen die Anzahl der
Stereo Eingangskanalzüge nicht ausreicht. Der
Begriff „AUX" ist eine Abkürzung für „auxiliary"
und bedeutet soviel wie „Hilfe". Daher benutzt
man im deutschen
Ausdruck „Hilfseingänge".
Lautstärkeregelung geschieht mit den Reglern
AUX RTN 1 & 2 (#34).
Ist das Eingangssignal mono, verwenden Sie
bitte AUX RETURN 1. Dann sollte nur der linke
Eingang „L (MONO)" benutzt werden. Das
Signal wird damit automatisch auch auf den
rechten Ausgänge
DAT Players. Die
anderen Mixern mit
„normalisierten"
Klinkenbuchsen
linke und rechte
eines externen
einfach als
mit Lautstärkeregler
Sprachgebrauch den
Die
8
