Phonic Helix Board 12 FireWire MKII Bedienungsanleitung Seite 10

anzuschließen. Es gibt natürlich noch eine
andere Möglichkeit,
Aufnahmegerät anzuschließen, nämlich die
Cinch Ausgänge REC
Buchsen liegen parallel zu diesen MAIN
Ausgängen, jedoch
Eingangsempfindlichkeit abgestimmt.

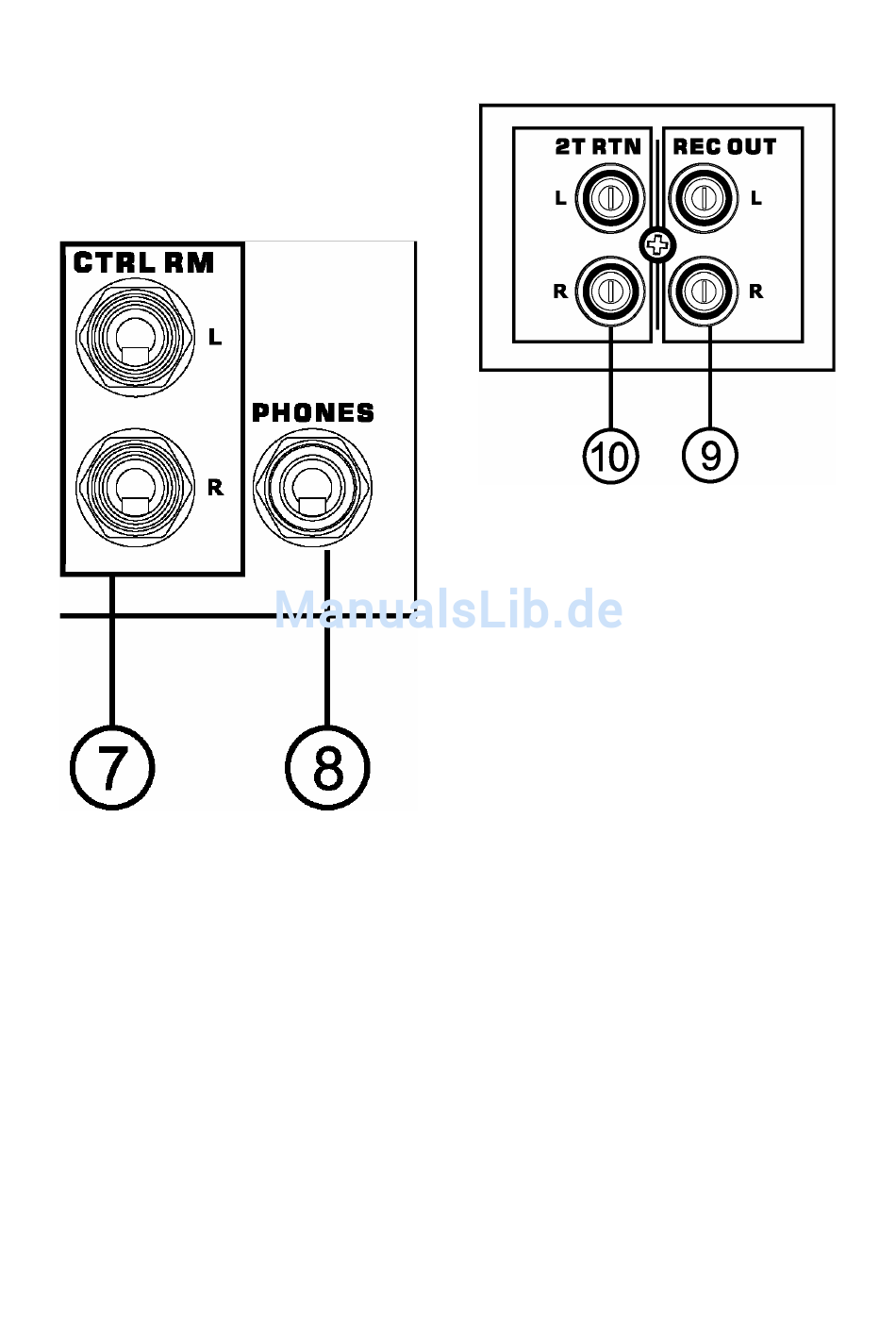

7. CTRL RM OUT L/R
Es gibt zwei unsymmetrische Klinkenbuchsen
(linker und rechter Kanal) für den Anschluss
von Kontrollmonitoren
Lautsprechersystemen. Das Signal, das an
diesen Ausgängen anliegt, ist identisch mit
dem am Ausgang PHONES (#8), allerdings mit
Line Pegel. Hier kann das Summensignal
MAIN L/R (bzw. das REC OUT Signal), das 2T
Return & FireWire Return Signal oder die ALT
3/4 Schiene abgehört werden.
Die Lautstärke wird mit dem Regler CTRL RM /
SUBMIX (siehe auch #41) eingestellt.
8. PHONES
Diese Stereo Klinkenbuchse ist für den
Anschluss eines Kopfhörers ausgelegt. Hier
liegt dasselbe Signal
Ausgängen für die Studiomonitore CTRL RM
OUT (#7). Die Lautstärke wird ebenfalls mit
dem Regler CTRL RM / SUBMIX (#41)
eingestellt.
PHONIC CORPORATION – Bedienungsanleitung Helix Board 12 FireWire MKII
ein Zweispur
OUT (#9). Jene
auf eine andere
oder anderen
an wie bei den
9. REC OUT L / R
Diese unsymmetrischen Zweispurausgänge in
Form von Cinch Buchsen sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die Eingänge Ihres Aufnahmemediums
an, also Kassettenrekorder, DAT, MD, MP3,
Soundkarte oder Laptop.
Das Signal für diese Recording Ausgänge
stammt aus der Summenschiene, und zwar
wird es, wie bei den Summenausgängen (#6),
hinter dem MAIN FADER (#42) abgegriffen –
es ist also im Pegel abhängig von der Stellung
jenes Lautstärkereglers.
10. 2T RTN L/ R
Diese unsymmetrischen Zweispureingänge in
Form von Cinch Buchsen sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die
Aufnahmemediums oder Zuspielers an, also
Tape Deck, DAT, MD, MP3 oder CD Spieler,
Soundkarte oder Laptop. Die Signale werden
mit dem Lautstärkeregler CTRL RM / SUBMIX
(#41) kontrolliert, sofern in der CONTROL
ROOM SOURCE Sektion (#39) der Schalter
2T RTN gedrückt ist.. Wenn Sie das Tape
Signal auch in der Summe L/R hören wollen,
müssen Sie auch noch den Schalter ASSIGN
TO MAIN in derselben Sektion drücken.
semiprofessionellen
semiprofessionellen
Ausgänge Ihres
10
