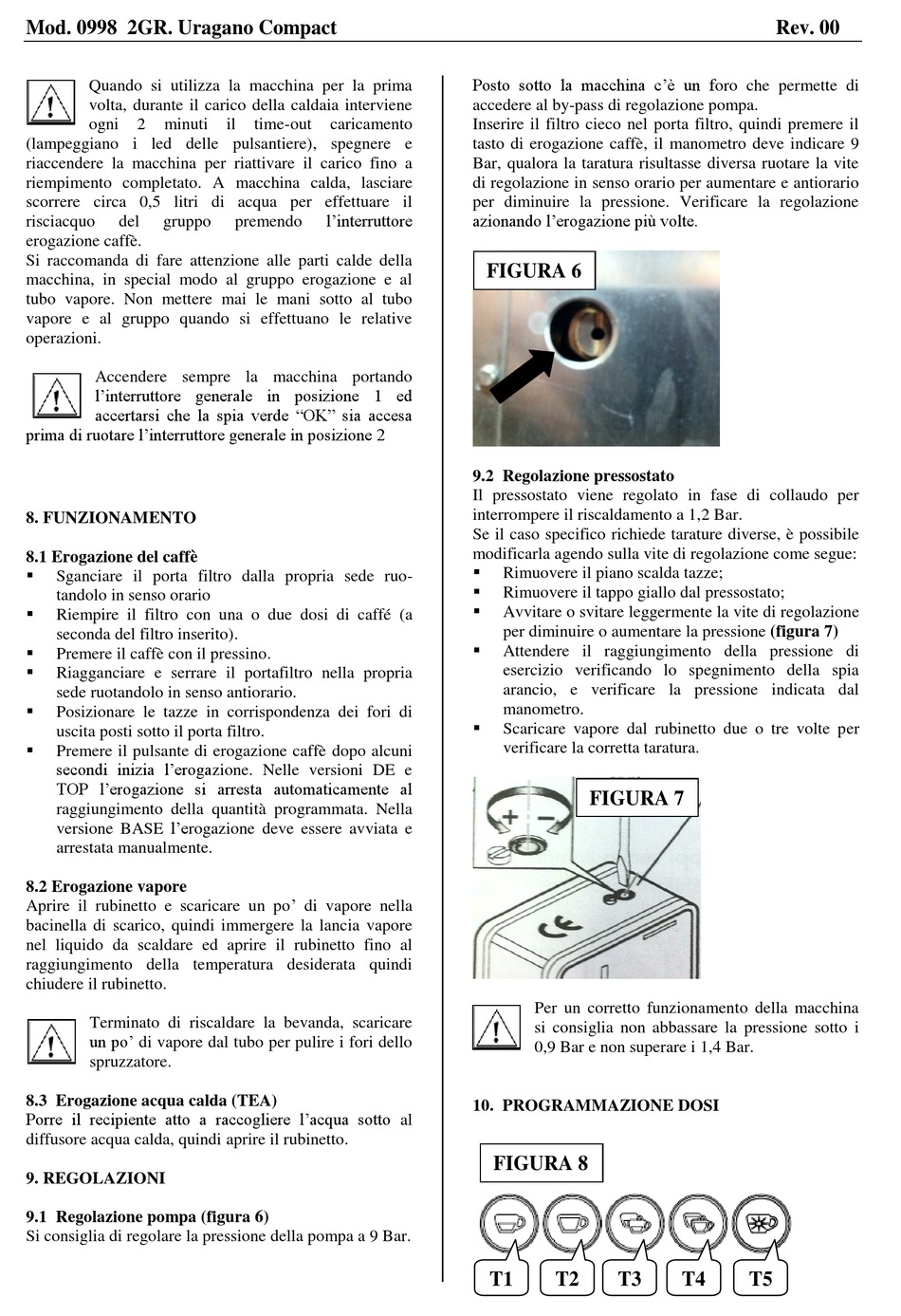

Mod. 0998 2GR. Uragano Compact
Quando si utilizza la macchina per la prima
volta, durante il carico della caldaia interviene
ogni 2 minuti
(lampeggiano i led delle pulsantiere), spegnere e
riaccendere la macchina per riattivare il carico fino a
riempimento completato. A macchina calda, lasciare
scorrere circa 0,5 litri di acqua per effettuare il
risciacquo del gruppo
erogazione caffè.
Si raccomanda di fare attenzione alle parti calde della
macchina, in special modo al gruppo erogazione e al
tubo vapore. Non mettere mai le mani sotto al tubo
vapore e al gruppo quando si effettuano le relative
operazioni.
Accendere sempre la macchina portando
l'interruttore generale in posizione 1 ed
accertarsi che la spia verde "OK" sia accesa
prima di ruotare l'interruttore generale in posizione 2
8. FUNZIONAMENTO
8.1 Erogazione del caffè

Sganciare il porta filtro dalla propria sede ruo-
tandolo in senso orario

Riempire il filtro con una o due dosi di caffé (a
seconda del filtro inserito).

Premere il caffè con il pressino.

Riagganciare e serrare il portafiltro nella propria
sede ruotandolo in senso antiorario.

Posizionare le tazze in corrispondenza dei fori di
uscita posti sotto il porta filtro.

Premere il pulsante di erogazione caffè dopo alcuni
secondi inizia l'erogazione. Nelle versioni DE e
TOP l'erogazione si arresta automaticamente al
raggiungimento della quantità programmata. Nella
versione BASE l'erogazione deve essere avviata e
arrestata manualmente.

8.2 Erogazione vapore

Aprire il rubinetto e scaricare un po' di vapore nella
bacinella di scarico, quindi immergere la lancia vapore
nel liquido da scaldare ed aprire il rubinetto fino al
raggiungimento della temperatura desiderata quindi
chiudere il rubinetto.
Terminato di riscaldare la bevanda, scaricare
un po' di vapore dal tubo per pulire i fori dello
spruzzatore.
8.3 Erogazione acqua calda (TEA)
Porre il recipiente atto a raccogliere l'acqua sotto al
diffusore acqua calda, quindi aprire il rubinetto.
9. REGOLAZIONI
9.1 Regolazione pompa (figura 6)
Si consiglia di regolare la pressione della pompa a 9 Bar.
il time-out caricamento
l'interruttore
premendo
Posto sotto la macchina c'è un foro che permette di
accedere al by-pass di regolazione pompa.
Inserire il filtro cieco nel porta filtro, quindi premere il
tasto di erogazione caffè, il manometro deve indicare 9
Bar, qualora la taratura risultasse diversa ruotare la vite
di regolazione in senso orario per aumentare e antiorario
per diminuire la pressione. Verificare la regolazione
azionando l'erogazione più volte.
FIGURA 6
9.2 Regolazione pressostato
Il pressostato viene regolato in fase di collaudo per
interrompere il riscaldamento a 1,2 Bar.
Se il caso specifico richiede tarature diverse, è possibile
modificarla agendo sulla vite di regolazione come segue:

Rimuovere il piano scalda tazze;

Rimuovere il tappo giallo dal pressostato;

Avvitare o svitare leggermente la vite di regolazione
per diminuire o aumentare la pressione (figura 7)

Attendere il raggiungimento della pressione di
esercizio verificando lo spegnimento della spia
arancio, e verificare la pressione indicata dal
manometro.

Scaricare vapore dal rubinetto due o tre volte per
verificare la corretta taratura.
FIGURA 7
Per un corretto funzionamento della macchina
si consiglia non abbassare la pressione sotto i
0,9 Bar e non superare i 1,4 Bar.
10. PROGRAMMAZIONE DOSI
FIGURA 8
T1 T2 T3
Rev. 00
T4 T5
