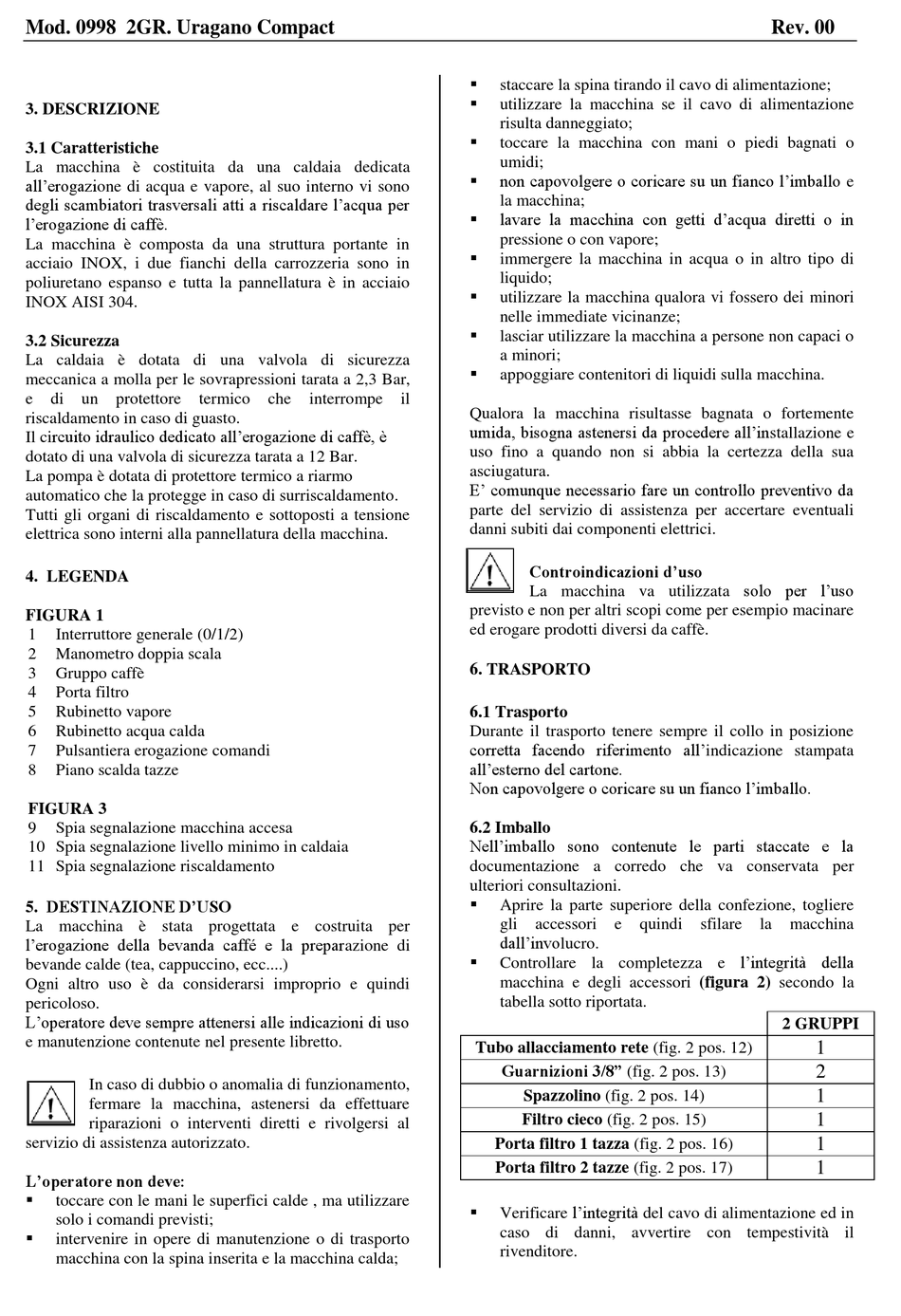

Mod. 0998 2GR. Uragano Compact
3. DESCRIZIONE
3.1 Caratteristiche
La macchina è costituita da una caldaia dedicata
all'erogazione di acqua e vapore, al suo interno vi sono
degli scambiatori trasversali atti a riscaldare l'acqua per
l'erogazione di caffè.
La macchina è composta da una struttura portante in
acciaio INOX, i due fianchi della carrozzeria sono in
poliuretano espanso e tutta la pannellatura è in acciaio
INOX AISI 304.
3.2 Sicurezza
La caldaia è dotata di una valvola di sicurezza
meccanica a molla per le sovrapressioni tarata a 2,3 Bar,
e di un protettore
riscaldamento in caso di guasto.
Il circuito idraulico dedicato all'erogazione di caffè, è
dotato di una valvola di sicurezza tarata a 12 Bar.
La pompa è dotata di protettore termico a riarmo
automatico che la protegge in caso di surriscaldamento.
Tutti gli organi di riscaldamento e sottoposti a tensione
elettrica sono interni alla pannellatura della macchina.
4. LEGENDA
FIGURA 1
1 Interruttore generale (0/1/2)
2 Manometro doppia scala
3 Gruppo caffè
4 Porta filtro
5 Rubinetto vapore
6 Rubinetto acqua calda
7 Pulsantiera erogazione comandi
8 Piano scalda tazze
FIGURA 3
9 Spia segnalazione macchina accesa
10 Spia segnalazione livello minimo in caldaia
11 Spia segnalazione riscaldamento
5. DESTINAZIONE D'USO
La macchina è stata progettata e costruita per
l'erogazione della bevanda caffé e la preparazione di
bevande calde (tea, cappuccino, ecc....)
Ogni altro uso è da considerarsi improprio e quindi
pericoloso.
L'operatore deve sempre attenersi alle indicazioni di uso
e manutenzione contenute nel presente libretto.
In caso di dubbio o anomalia di funzionamento,
fermare la macchina, astenersi da effettuare
riparazioni o interventi diretti e rivolgersi al
servizio di assistenza autorizzato.
L'operatore non deve:

toccare con le mani le superfici calde , ma utilizzare
solo i comandi previsti;

intervenire in opere di manutenzione o di trasporto
macchina con la spina inserita e la macchina calda;
termico che interrompe

staccare la spina tirando il cavo di alimentazione;

utilizzare la macchina se il cavo di alimentazione
risulta danneggiato;

toccare la macchina con mani o piedi bagnati o
umidi;
 non capovolgere o coricare su un fianco l'imballo e
la macchina;
 lavare la macchina con getti d'acqua diretti o in
pressione o con vapore;

immergere la macchina in acqua o in altro tipo di
liquido;

utilizzare la macchina qualora vi fossero dei minori
nelle immediate vicinanze;

lasciar utilizzare la macchina a persone non capaci o
a minori;

appoggiare contenitori di liquidi sulla macchina.
il
Qualora la macchina risultasse bagnata o fortemente
umida, bisogna astenersi da procedere all'installazione e
uso fino a quando non si abbia la certezza della sua
asciugatura.
E' comunque necessario fare un controllo preventivo da
parte del servizio di assistenza per accertare eventuali
danni subiti dai componenti elettrici.
Controindicazioni d'uso
La macchina va utilizzata solo per l'uso
previsto e non per altri scopi come per esempio macinare
ed erogare prodotti diversi da caffè.
6. TRASPORTO
6.1 Trasporto
Durante il trasporto tenere sempre il collo in posizione
corretta facendo riferimento all'indicazione stampata
all'esterno del cartone.
Non capovolgere o coricare su un fianco l'imballo.
6.2 Imballo
Nell'imballo sono contenute le parti staccate e la
documentazione a corredo che va conservata per
ulteriori consultazioni.

Aprire la parte superiore della confezione, togliere
gli accessori
dall'involucro.
 Controllare la completezza e l'integrità della
macchina e degli accessori (figura 2) secondo la
tabella sotto riportata.
Tubo allacciamento rete (fig. 2 pos. 12)
Guarnizioni 3/8" (fig. 2 pos. 13)
Spazzolino (fig. 2 pos. 14)
Filtro cieco (fig. 2 pos. 15)
Porta filtro 1 tazza (fig. 2 pos. 16)
Porta filtro 2 tazze (fig. 2 pos. 17)
 Verificare l'integrità del cavo di alimentazione ed in
caso di danni, avvertire con tempestività il
rivenditore.
Rev. 00
e quindi sfilare la
2 GRUPPI
macchina
1
2
1
1
1
1
