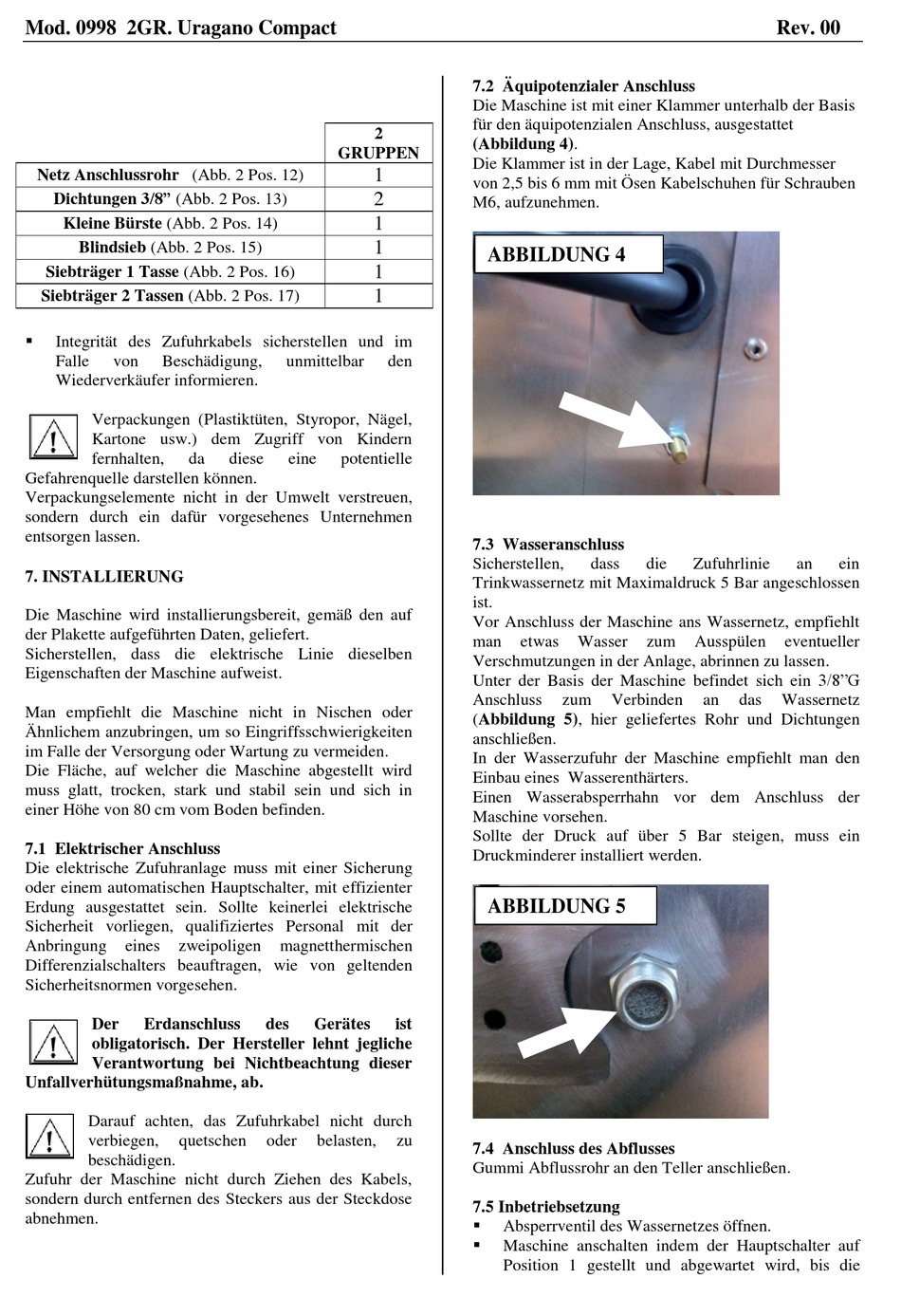

Installierung - Quick MILL 0998 Gebrauchsanweisung

Mod. 0998 2GR. Uragano Compact
Netz Anschlussrohr (Abb. 2 Pos. 12)
Dichtungen 3/8" (Abb. 2 Pos. 13)
Kleine Bürste (Abb. 2 Pos. 14)
Blindsieb (Abb. 2 Pos. 15)
Siebträger 1 Tasse (Abb. 2 Pos. 16)
Siebträger 2 Tassen (Abb. 2 Pos. 17)

Integrität des Zufuhrkabels sicherstellen und im
Falle von Beschädigung,
Wiederverkäufer informieren.
Verpackungen (Plastiktüten, Styropor, Nägel,
Kartone usw.) dem Zugriff von Kindern
fernhalten, da
Gefahrenquelle darstellen können.
Verpackungselemente nicht in der Umwelt verstreuen,
sondern durch ein dafür vorgesehenes Unternehmen
entsorgen lassen.

7. INSTALLIERUNG

Die Maschine wird installierungsbereit, gemäß den auf
der Plakette aufgeführten Daten, geliefert.
Sicherstellen, dass die elektrische Linie dieselben
Eigenschaften der Maschine aufweist.
Man empfiehlt die Maschine nicht in Nischen oder
Ähnlichem anzubringen, um so Eingriffsschwierigkeiten
im Falle der Versorgung oder Wartung zu vermeiden.
Die Fläche, auf welcher die Maschine abgestellt wird
muss glatt, trocken, stark und stabil sein und sich in
einer Höhe von 80 cm vom Boden befinden.
7.1 Elektrischer Anschluss
Die elektrische Zufuhranlage muss mit einer Sicherung
oder einem automatischen Hauptschalter, mit effizienter
Erdung ausgestattet sein. Sollte keinerlei elektrische
Sicherheit vorliegen, qualifiziertes Personal mit der
Anbringung eines zweipoligen
Differenzialschalters beauftragen, wie von geltenden
Sicherheitsnormen vorgesehen.
Der Erdanschluss
obligatorisch. Der Hersteller lehnt jegliche
Verantwortung bei Nichtbeachtung dieser
Unfallverhütungsmaßnahme, ab.
Darauf achten, das Zufuhrkabel nicht durch
verbiegen, quetschen
beschädigen.
Zufuhr der Maschine nicht durch Ziehen des Kabels,
sondern durch entfernen des Steckers aus der Steckdose
abnehmen.
2
GRUPPEN
1
2
1
1
1
1
unmittelbar den
diese eine potentielle
magnetthermischen
des Gerätes ist
oder belasten, zu
7.2 Äquipotenzialer Anschluss
Die Maschine ist mit einer Klammer unterhalb der Basis
für den äquipotenzialen Anschluss, ausgestattet
(Abbildung 4).
Die Klammer ist in der Lage, Kabel mit Durchmesser
von 2,5 bis 6 mm mit Ösen Kabelschuhen für Schrauben
M6, aufzunehmen.
ABBILDUNG 4
7.3 Wasseranschluss
Sicherstellen, dass
Trinkwassernetz mit Maximaldruck 5 Bar angeschlossen
ist.
Vor Anschluss der Maschine ans Wassernetz, empfiehlt
man etwas Wasser
Verschmutzungen in der Anlage, abrinnen zu lassen.
Unter der Basis der Maschine befindet sich ein 3/8"G
Anschluss zum Verbinden
(Abbildung 5), hier geliefertes Rohr und Dichtungen
anschließen.
In der Wasserzufuhr der Maschine empfiehlt man den
Einbau eines Wasserenthärters.
Einen Wasserabsperrhahn vor dem Anschluss der
Maschine vorsehen.
Sollte der Druck auf über 5 Bar steigen, muss ein
Druckminderer installiert werden.
ABBILDUNG 5
7.4 Anschluss des Abflusses
Gummi Abflussrohr an den Teller anschließen.
7.5 Inbetriebsetzung

Absperrventil des Wassernetzes öffnen.

Maschine anschalten indem der Hauptschalter auf
Position 1 gestellt und abgewartet wird, bis die
Rev. 00
die Zufuhrlinie an
zum Ausspülen eventueller
an das Wassernetz
ein
