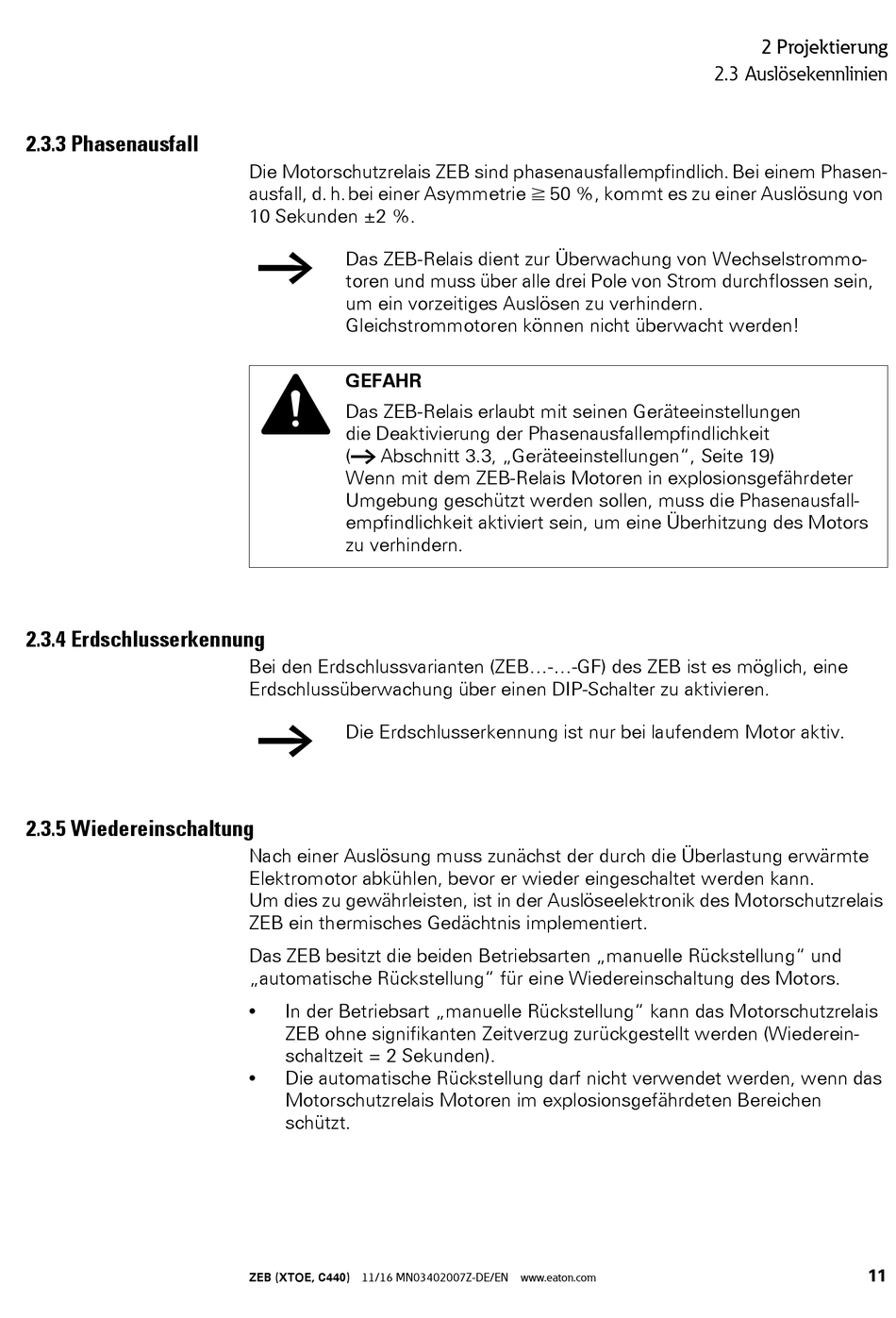

2.3.3 Phasenausfall
2.3.4 Erdschlusserkennung
2.3.5 Wiedereinschaltung
Die Motorschutzrelais ZEB sind phasenausfallempfindlich. Bei einem Phasen-
ausfall, d. h. bei einer Asymmetrie f 50 %, kommt es zu einer Auslösung von
10 Sekunden ±2 %.
￫
Das ZEB-Relais dient zur Überwachung von Wechselstrommo-
toren und muss über alle drei Pole von Strom durchflossen sein,
um ein vorzeitiges Auslösen zu verhindern.
Gleichstrommotoren können nicht überwacht werden!
GEFAHR
Das ZEB-Relais erlaubt mit seinen Geräteeinstellungen
die Deaktivierung der Phasenausfallempfindlichkeit
(￫ Abschnitt 3.3, „Geräteeinstellungen", Seite 19)
Wenn mit dem ZEB-Relais Motoren in explosionsgefährdeter
Umgebung geschützt werden sollen, muss die Phasenausfall-
empfindlichkeit aktiviert sein, um eine Überhitzung des Motors
zu verhindern.
Bei den Erdschlussvarianten (ZEB...-...-GF) des ZEB ist es möglich, eine
Erdschlussüberwachung über einen DIP-Schalter zu aktivieren.
￫
Die Erdschlusserkennung ist nur bei laufendem Motor aktiv.
Nach einer Auslösung muss zunächst der durch die Überlastung erwärmte
Elektromotor abkühlen, bevor er wieder eingeschaltet werden kann.
Um dies zu gewährleisten, ist in der Auslöseelektronik des Motorschutzrelais
ZEB ein thermisches Gedächtnis implementiert.
Das ZEB besitzt die beiden Betriebsarten „manuelle Rückstellung" und
„automatische Rückstellung" für eine Wiedereinschaltung des Motors.
•
In der Betriebsart „manuelle Rückstellung" kann das Motorschutzrelais
ZEB ohne signifikanten Zeitverzug zurückgestellt werden (Wiederein-
schaltzeit = 2 Sekunden).
•
Die automatische Rückstellung darf nicht verwendet werden, wenn das
Motorschutzrelais Motoren im explosionsgefährdeten Bereichen
schützt.
ZEB (XTOE, C440) 11/16 MN03402007Z-DE/EN www.eaton.com
2 Projektierung
2.3 Auslösekennlinien
11
