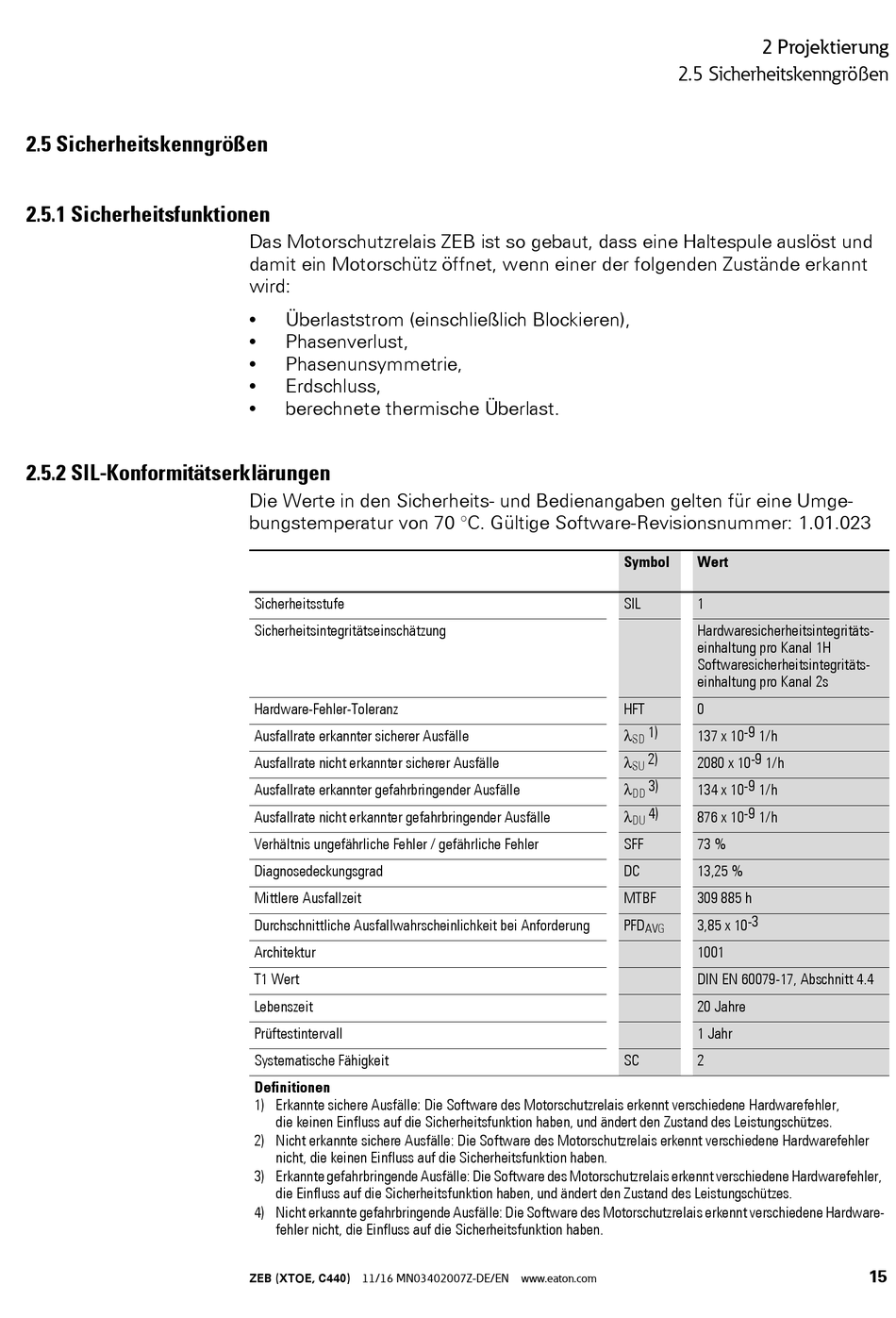

2.5 Sicherheitskenngrößen
2.5.1 Sicherheitsfunktionen
2.5.2 SIL-Konformitätserklärungen
Das Motorschutzrelais ZEB ist so gebaut, dass eine Haltespule auslöst und
damit ein Motorschütz öffnet, wenn einer der folgenden Zustände erkannt
wird:
•
Überlaststrom (einschließlich Blockieren),
•
Phasenverlust,
•
Phasenunsymmetrie,
•
Erdschluss,
•
berechnete thermische Überlast.
Die Werte in den Sicherheits- und Bedienangaben gelten für eine Umge-
bungstemperatur von 70 °C. Gültige Software-Revisionsnummer: 1.01.023
Sicherheitsstufe
Sicherheitsintegritätseinschätzung
Hardware-Fehler-Toleranz
Ausfallrate erkannter sicherer Ausfälle
Ausfallrate nicht erkannter sicherer Ausfälle
Ausfallrate erkannter gefahrbringender Ausfälle
Ausfallrate nicht erkannter gefahrbringender Ausfälle
Verhältnis ungefährliche Fehler / gefährliche Fehler
Diagnosedeckungsgrad
Mittlere Ausfallzeit
Durchschnittliche Ausfallwahrscheinlichkeit bei Anforderung
Architektur
T1 Wert
Lebenszeit
Prüftestintervall
Systematische Fähigkeit
Definitionen
1) Erkannte sichere Ausfälle: Die Software des Motorschutzrelais erkennt verschiedene Hardwarefehler,
die keinen Einfluss auf die Sicherheitsfunktion haben, und ändert den Zustand des Leistungschützes.
2) Nicht erkannte sichere Ausfälle: Die Software des Motorschutzrelais erkennt verschiedene Hardwarefehler
nicht, die keinen Einfluss auf die Sicherheitsfunktion haben.
3) Erkannte gefahrbringende Ausfälle: Die Software des Motorschutzrelais erkennt verschiedene Hardwarefehler,
die Einfluss auf die Sicherheitsfunktion haben, und ändert den Zustand des Leistungschützes.
4) Nicht erkannte gefahrbringende Ausfälle: Die Software des Motorschutzrelais erkennt verschiedene Hardware-
fehler nicht, die Einfluss auf die Sicherheitsfunktion haben.
ZEB (XTOE, C440) 11/16 MN03402007Z-DE/EN www.eaton.com
2 Projektierung
2.5 Sicherheitskenngrößen
Symbol
Wert
SIL
1
Hardwaresicherheitsintegritäts-
einhaltung pro Kanal 1H
Softwaresicherheitsintegritäts-
einhaltung pro Kanal 2s
HFT
0
1)
137 x 10 -9 1/h
l
SD
2)
2080 x 10 -9 1/h
l
SU
3)
134 x 10 -9 1/h
l
DD
4)
876 x 10 -9 1/h
l
DU
SFF
73 %
DC
13,25 %
MTBF
309 885 h
3,85 x 10 -3
PFD
AVG
1001
DIN EN 60079-17, Abschnitt 4.4
20 Jahre
1 Jahr
SC
2
15
