Legende
1
Etikett mit Serien-
nummer
2
LAN-Anschluss
3
Schnittstelle für den
Service
4
Stiftleiste
5
Lüfter
6
Integratorausgang
7
Versorgungsan-
schluss mit Netz-
schalter
Belegung der
Anschlüsse
Auspacken und Aufstellen
Anschlüsse auf der Rückseite
Gerätedefekt
Änderung der Umgebungstemperatur führt zur Bildung von Kondenswas-
ser im Gerät.

Lassen Sie das Gerät 3 Stunden akklimatisieren, bevor Sie es an die
Stromversorgung anschließen und in Betrieb nehmen.
1 2 3 4

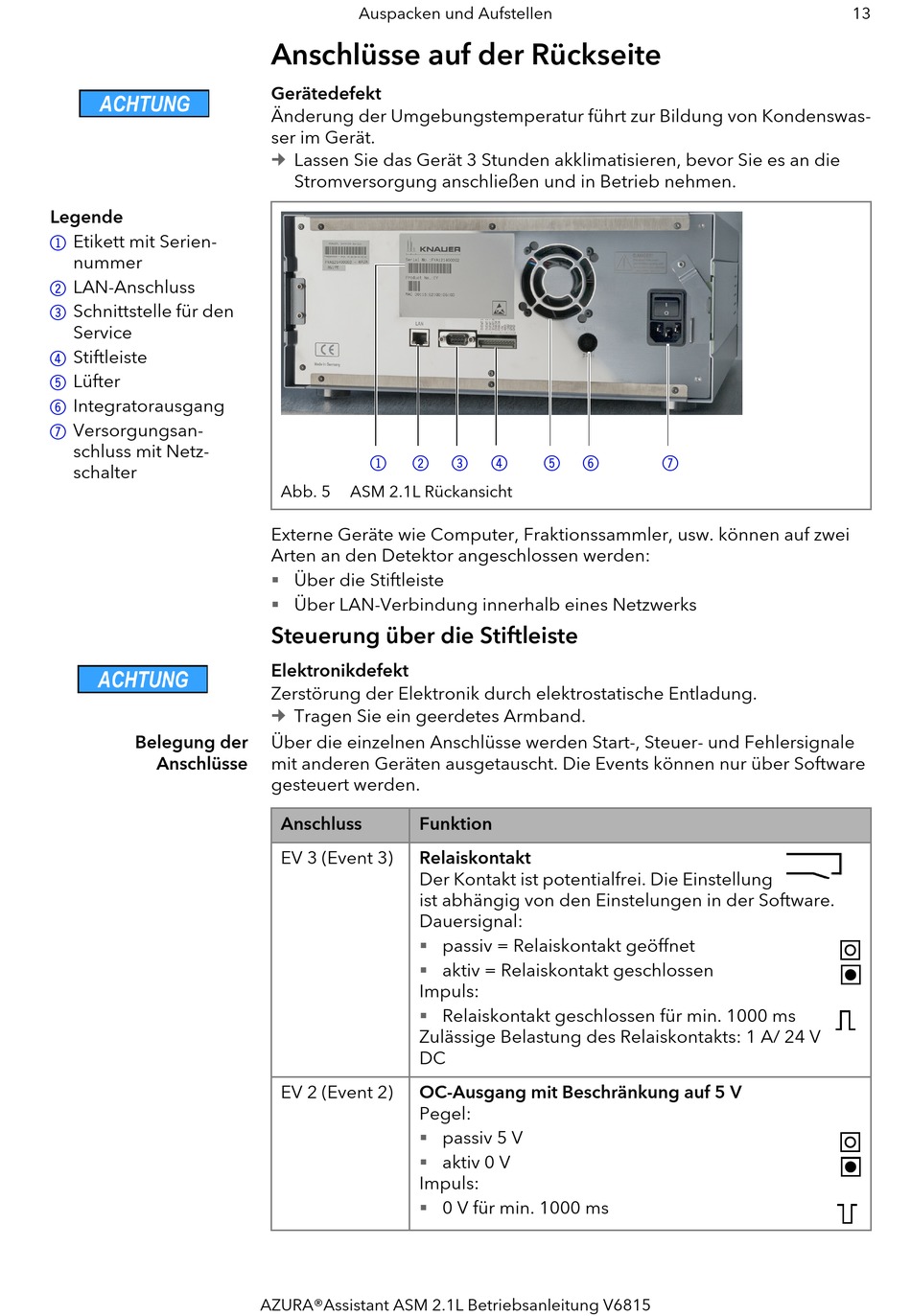

Abb. 5 ASM 2.1L Rückansicht
Externe Geräte wie Computer, Fraktionssammler, usw. können auf zwei
Arten an den Detektor angeschlossen werden:

Über die Stiftleiste

Über LAN-Verbindung innerhalb eines Netzwerks
Steuerung über die Stiftleiste
Elektronikdefekt
Zerstörung der Elektronik durch elektrostatische Entladung.

Tragen Sie ein geerdetes Armband.
Über die einzelnen Anschlüsse werden Start-, Steuer- und Fehlersignale
mit anderen Geräten ausgetauscht. Die Events können nur über Software
gesteuert werden.
Anschluss Funktion
EV 3 (Event 3) Relaiskontakt
Der Kontakt ist potentialfrei. Die Einstellung
ist abhängig von den Einstelungen in der Software.
Dauersignal:


Impuls:

Zulässige Belastung des Relaiskontakts: 1 A/ 24 V
DC
EV 2 (Event 2)
OC-Ausgang mit Beschränkung auf 5 V
Pegel:


Impuls:

AZURA®Assistant ASM 2.1L Betriebsanleitung V6815
5 6
passiv = Relaiskontakt geöffnet
aktiv = Relaiskontakt geschlossen
Relaiskontakt geschlossen für min. 1000 ms
passiv 5 V
aktiv 0 V
0 V für min. 1000 ms
7
13
