-adrige grüne S/FTP Systemkabel „SKD01-T" wird der digitale Video-
Über das 8
(+1)
stream per IP/ TCP/ RTSP Protokollebenen übertragen und das Kameramodul via
Webinterface oder Videomanagementsoftware parametriert und gesteuert.
Die Spannungsversorgung der PoE Kamera und des optionalen Heizmoduls (nicht-PoE)
erfolgt parallel auf dieser Anschlussleitung. Um die Leistungsversorgung der T10 Toug-
hCam IPM3014 (Powered Device/ PD) zu gewährleisten, muss der Power-over-Ethernet
Versorger (Power Sourcing Equipment/ PSE) auf der Anschlussseite die Spezifikation
IEEE 802.3af/ 802.3at Typ 1 Klasse 1
wie bspw. PoE Switch/ Endspan oder PoE Injektor/ Midspan zum Einsatz kommen. Die
Schnittstelle der ToughCam IPM3014 nutzt zur Datenübertragung eine 100 Mbit/s „Fast
Ethernet" Verbindung (100BASE-TX).
Im Falle eines Kabelabschlusses mit Stecker (Abb.5.4 und Abb. 5.5), ist dieser mit der
RJ45 PoE Buchse des Netzwerkgerätes zu koppeln. Eine fehlerhafte Steckverbindung
bzw. Kontaktbelegung durch den Anwender ist, aufgrund von Schnittstellenausführung
und Normierung, nicht möglich.
Das Netzwerkgerät (PSE) darf während der Verbindung des Steckers bereits aktiviert
sein, eine Reihenfolge der Spannungszuschaltung ist nicht zu befolgen.
Klassifikationsstrom: 9-12 mA, Nennspannung 48 VDC (44...54 VDC), max. Speiseleistung PSE: 4.0 W, Entnahmeleistung PD: 0.44 – 3.84 W
7

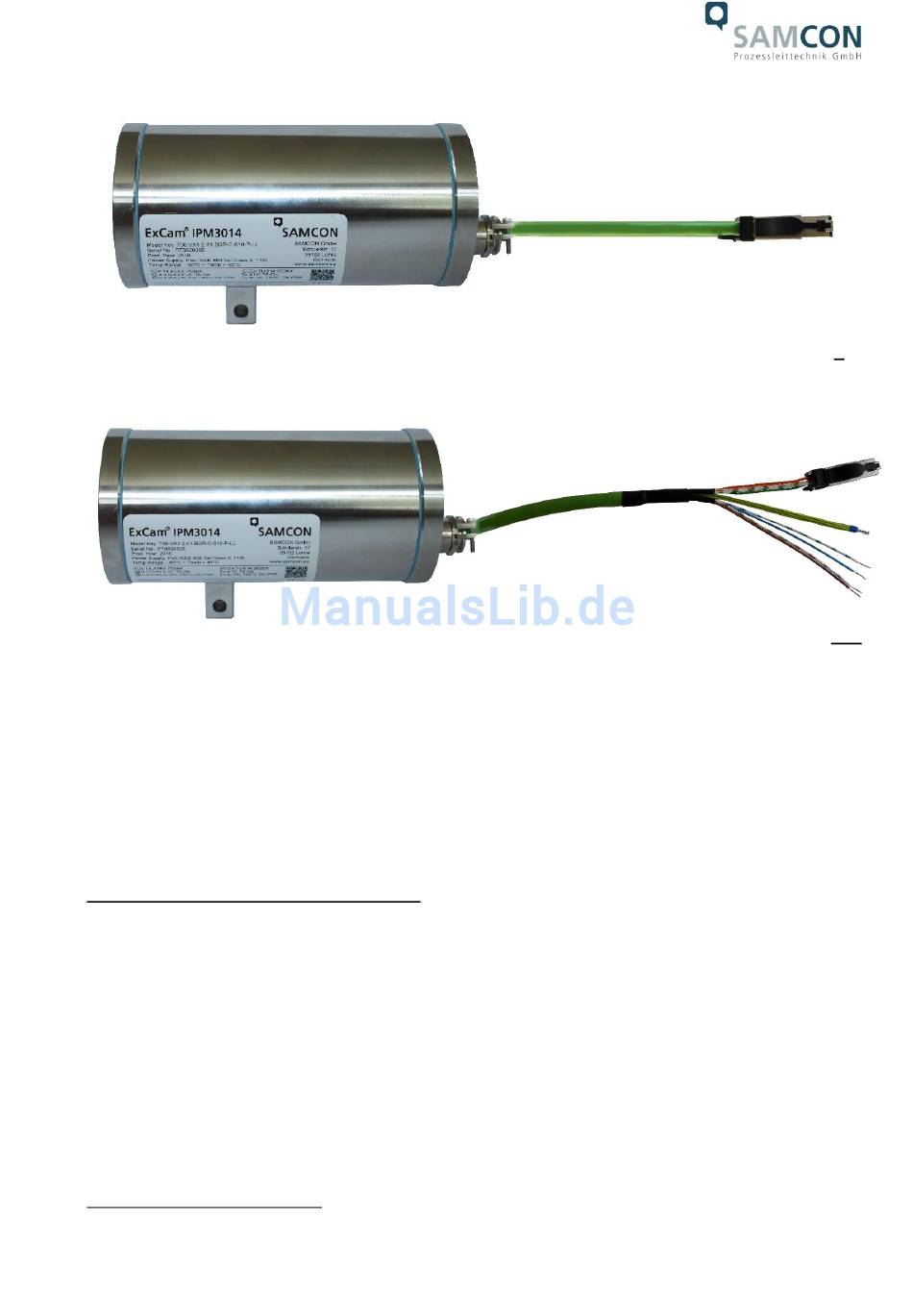

Abb.5.4 – ToughCam IPM3014 T10-VA1.2.K1.BOR-xxx-P-N
Abb.5.5 – ToughCam IPM3014 T10-VA1.2.K1.BOR-xxx-P-L(L)
7
erfüllen. Es können verschiedene Technologien
Doc.-ID: 160617-PT10BA-TG-ToughCam IPM3014_de_rev.02.docx, Seite 15 von 28
