Die ToughCam
IPM3014 wird immer als Kabelschwanzgerät mit der gewünschten Kabel-
länge produziert und ausgeliefert, so dass elektrische und mechanische Tätigkeiten im
Inneren der Kapselung durch den Anwender bzw. Monteur weder zulässig noch nötig sind.
Der Kabelabschluss ist, je nach beauftragter Konfektionierung, bis auf blanke Cu-Leiter
abisoliert oder mit Stecker versehen.
5.2.1

Potentialausgleich

Potentialausgleich und Erdung des Kameragehäuses ist zwingend erforderlich, um stati-
sche Aufladung und somit die Begünstigung einer Funkenbildung zu vermeiden. Hierfür

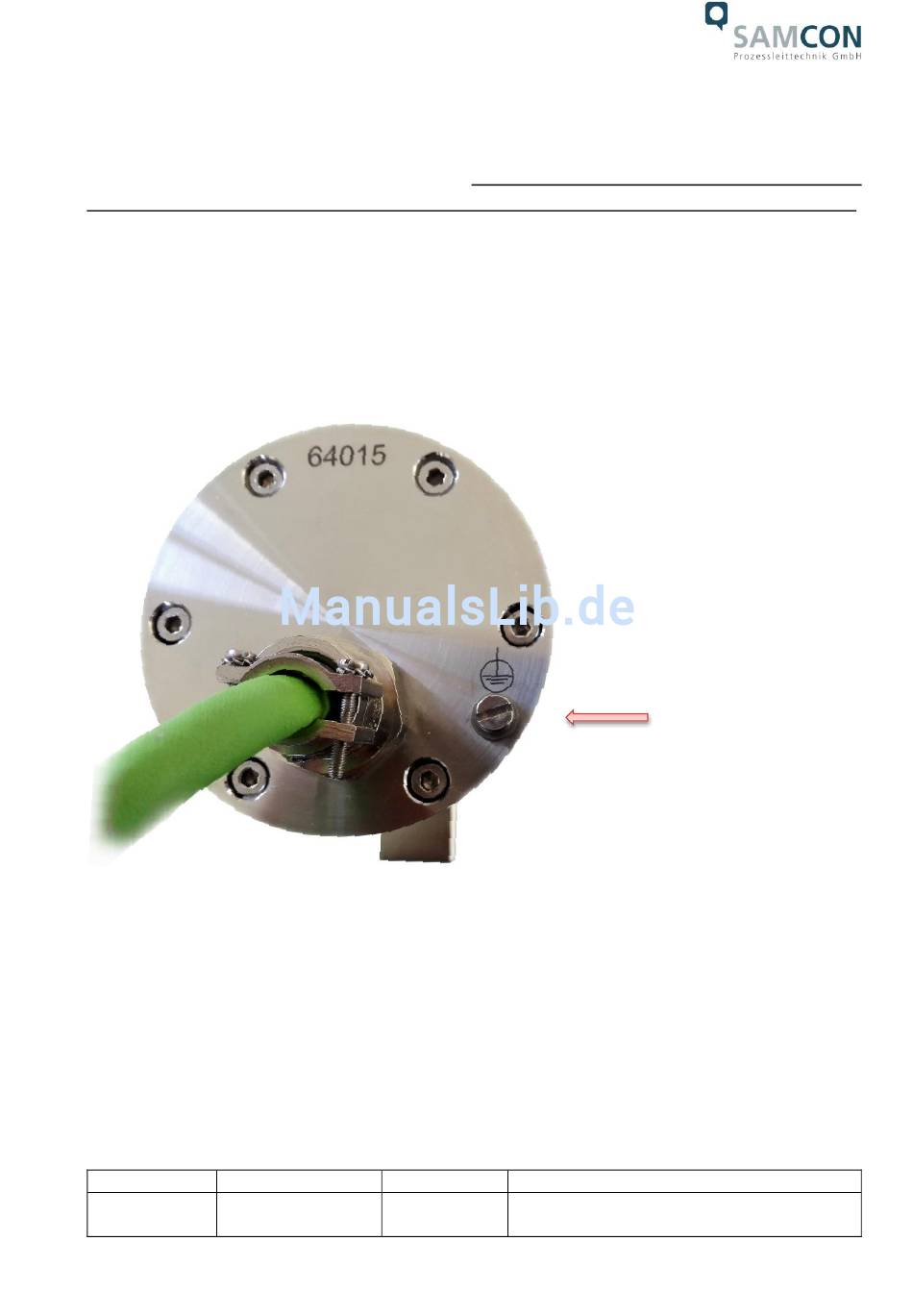

befindet sich eine Schraubklemme rückseitig unten rechts, gekennzeichnet mit Symbol
Schutzerdung DIN EN 60617-2 (siehe Abb.5.1).
Der Querschnitt des Potentialausgleiches hat den nationalen Erdungsvorschriften zu
entsprechen (mindestens 4 mm
Anschlusstabelle:
Potential
Farbe (IEC 60757)
PA
GN/YE
Abb.5.1 – PA Anschluss ToughCam IPM3014
2
).
Querschnitt
Bemerkung
2
4 mm
(starr)
Klemme: Schlitzschraube M4x0,7 (DIN 84) mit
Unterlegscheibe Ø9mm (DIN 125A),
Doc.-ID: 160617-PT10BA-TG-ToughCam IPM3014_de_rev.02.docx, Seite 13 von 28
