2.2 DER MESSKOPF

Der Messkopf überträgt und empfängt die Ultraschallsignale die
das Messgerät zur Ermittlung einer Materialdicke aussendet.
Der Messkopf wird über das mitgelieferte Kabel mit zwei
koaxialen Steckern an das Messgerät angeschlossen. Eine
Unterscheidung der beiden Stecker ist nicht notwendig da diese
gleichgepolt sind.
Um präzise und stabile Messwerte zu erhalten muss der Messkopf korrekt verwendet werden.

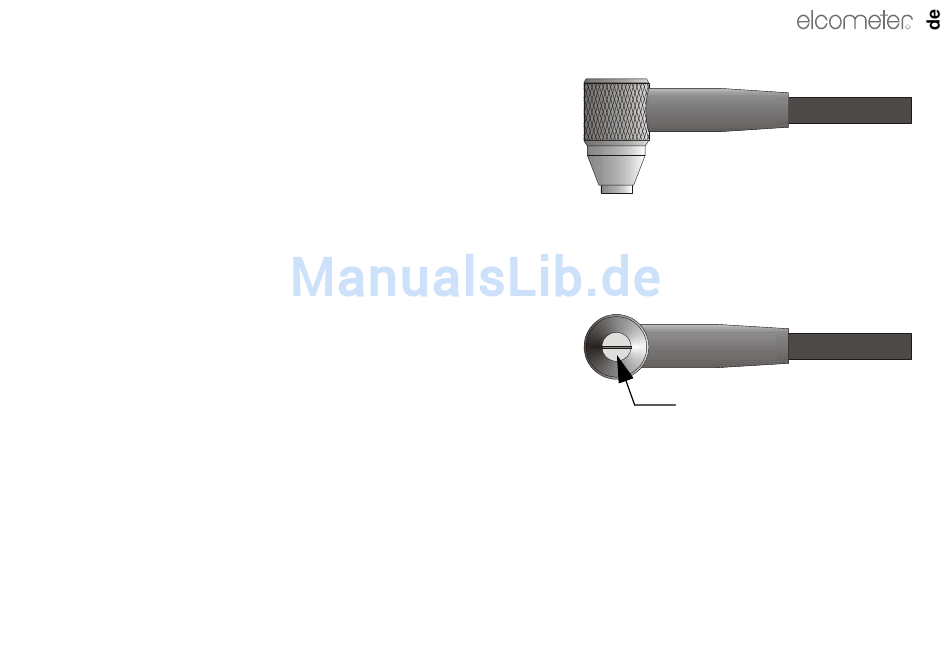

Die Abblidung rechts zeigt die beiden Halbkreise des Sensors
und die Spalte die diese teilt. Einer der Halbkreise sendet
Ultraschallsignale in das zu messende Material während der
andere das zurückkehrende Echo des Signales empfängt. Wird
Sensor
der Messkopf auf eine Messfläche platziert, so wird die
Materialdicke neben dem Zentrum des Sensors des Messkopfes
gemessen.
