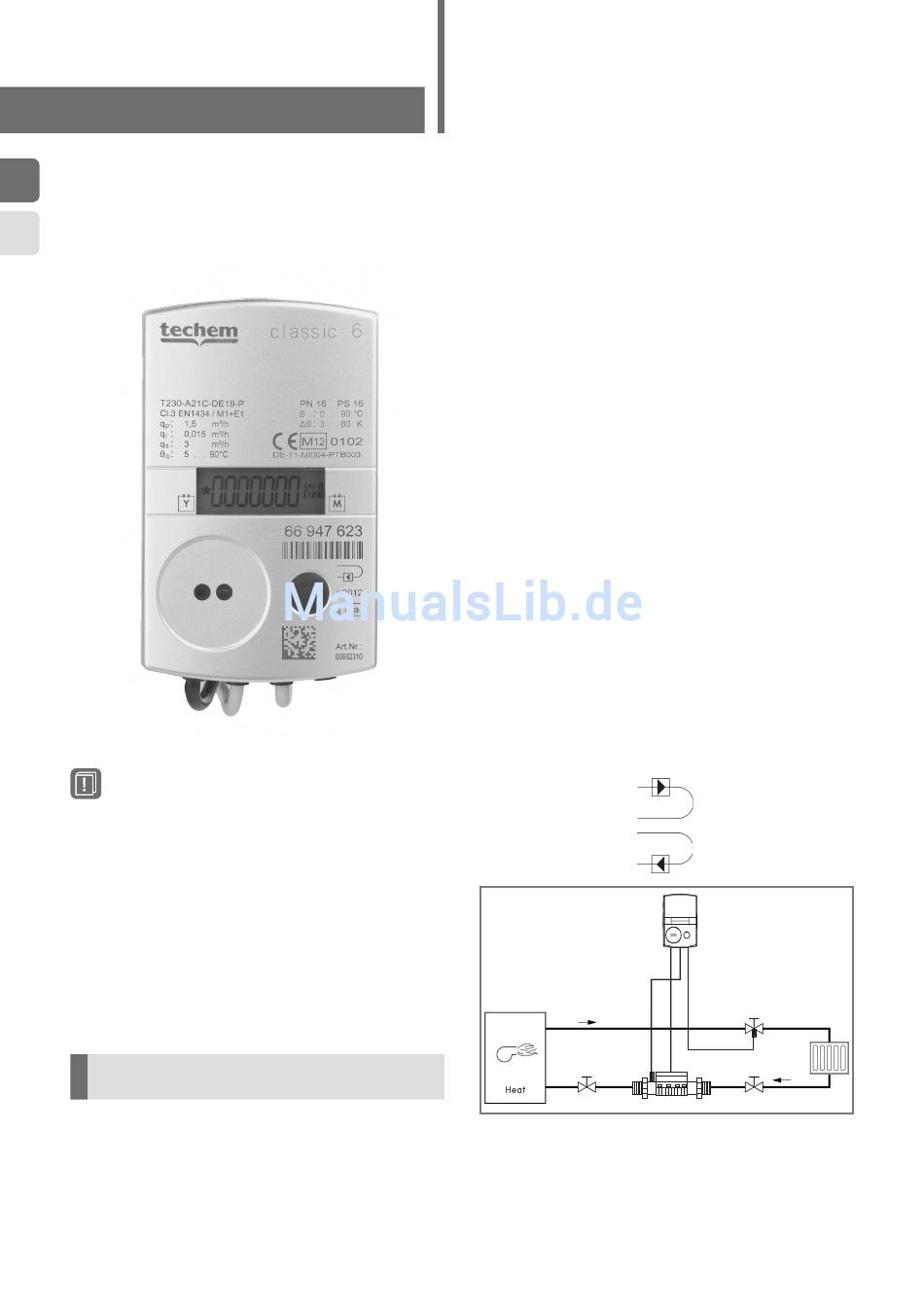

techem classic 6 Betriebsanleitung

Ultraschall-Kompaktwärme-
D
zähler classic 6 (MID)
EN
mit den Varianten m-bus 6 / pulse 6
Wichtige Hinweise
Zielgruppe
Diese Betriebsanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Sicherheitshinweise
•
Vorschriften für den Einsatz von Energiezählern sind
zu beachten!
•
Der Zähler ist für Kreislaufwasser von heizungstechni-
schen Anlagen geeignet (nicht für Trinkwasser!).
•
Ein- und Ausbau darf nur durch geschultes Personal
erfolgen.
!
Es muss gewährleistet sein, dass das Rohrleitungs-
system weiterhin durchgehend geerdet ist.
•
Ein Blitzschutz kann nicht gewährleistet werden; dies
ist über die Hausinstallation sicherzustellen.
•
Nach dem Einbau ist eine Dichtprüfung durch Kaltab-
drücken durchzuführen.
•
Nur unter Betriebsbedingungen einsetzen, andernfalls
können Gefahren entstehen und die Garantie erlischt
(siehe Allgemeine Hinweise).
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
•
Batterien dürfen nicht geöffnet, nicht mit Wasser in
Berührung kommen oder Temperaturen größer 80 °C
ausgesetzt werden.
•
Reinigen Sie den Zähler nur von außen mit einem
weichen, leicht angefeuchteten Tuch. Verwenden Sie
keinen Spiritus und keine Reinigungsmittel.
Allgemeine Hinweise
•
Die Plombierung am Kompaktzähler darf nicht verletzt
werden! Eine verletzte Plombierung hat das sofortige
Erlöschen der Werksgarantie und der Eichung zur Folge.
•
Die mitgelieferten Kabel dürfen weder gekürzt noch
auf andere Weise verändert werden.
•
Medium: Wasser ohne Zusätze (Ausnahmen: siehe
AGFW FW510).
•
Mediumtemperatur: 5 °C...90 °C.
•
Betriebs-/Umgebungsbedingungen:
•
5 ... 55 °C
•
IP 54 nach EN 60529
•
< 93 % rel. Feuchte bei 25 °C, ohne Betauung
Geräteeigenschaften/
bestimmungsgemäße Verwendung
Der Ultraschall-Kompaktwärmezähler classic 6 ist ein
Messgerät zur physikalisch korrekten Erfassung des
Energieverbrauches. Das Gerät besteht aus einem
Kunststoff-Volumenmessteil, zwei fest angeschlossenen
Temperaturfühlern und einem Rechenwerk, das aus
Volumen und Temperaturdifferenz den Energieverbrauch
berechnet.
Die Langzeitbatterie ist für die gesamte Einsatzdauer des
Zählers ausgelegt (siehe Typenschild). Der Zähler kann
ohne Verletzung der Sicherungsmarke nicht geöffnet
werden. Er darf nur innerhalb der in der Anleitung und
auf dem Typenschild aufgeführten Bedingungen betrie-
ben werden.
Den Kompaktzähler gibt es in diesen Ausführungen:
•
als Vorlaufeinbau:
•
als Rücklaufeinbau:
Beispielabbildung:
Rücklaufvariante mit Wandmontage des Rechenwerks
•
Messgenauigkeit erfüllt die Anforderungen nach
EN 1434 Kl. 2 oder 3
•
Der Ultraschall WZ m-bus 6 verfügt zusätzlich zum
classic 6 über eine M-Bus-Funktion mit fest ange-
schlossenem Kabel zur Fernablesung.
