DOEPFER
– Fertig – Dark Link hat nun den MIDI-Kanal des Steuergerätes übernommen. Dark Link verlässt den Lern-
Modus automatisch und springt in den normalen Betriebsmodus zurück. Falls der Lern-Modus
versehentlich angewählt wurde, kann dieser auch beendet werden, indem die Lern-Taste nochmals
betätigt wird.
Die LED zeigt im normalen Betriebsmodus durch eine kurze ‚Aus-Phase' eine Zustandsänderung des Gate-
Signals an. Mit Ihr kann die einwandfreie Funktion des Dark Link (z.B. ob auf dem richtigen MIDI-
Kanal empfangen wird) auch ohne angeschlossenen CV/Gate-Synthesizer überprüft werden.

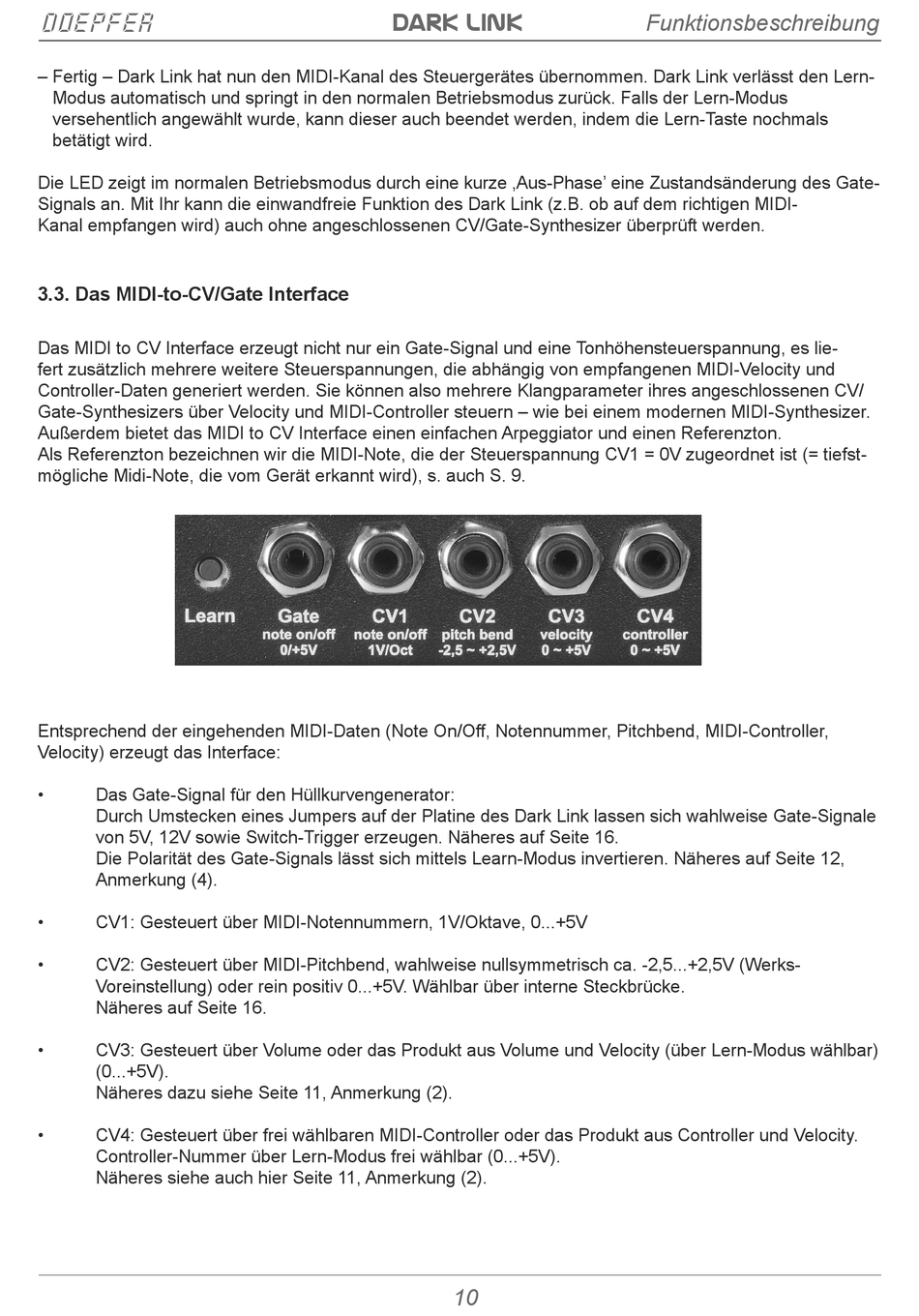

3.3. Das MIDI-to-CV/Gate Interface
Das MIDI to CV Interface erzeugt nicht nur ein Gate-Signal und eine Tonhöhensteuerspannung, es lie-
fert zusätzlich mehrere weitere Steuerspannungen, die abhängig von empfangenen MIDI-Velocity und
Controller-Daten generiert werden. Sie können also mehrere Klangparameter ihres angeschlossenen CV/
Gate-Synthesizers über Velocity und MIDI-Controller steuern – wie bei einem modernen MIDI-Synthesizer.
Außerdem bietet das MIDI to CV Interface einen einfachen Arpeggiator und einen Referenzton.
Als Referenzton bezeichnen wir die MIDI-Note, die der Steuerspannung CV1 = 0V zugeordnet ist (= tiefst-
mögliche Midi-Note, die vom Gerät erkannt wird), s. auch S. 9.
Entsprechend der eingehenden MIDI-Daten (Note On/Off, Notennummer, Pitchbend, MIDI-Controller,
Velocity) erzeugt das Interface:
•
Das Gate-Signal für den Hüllkurvengenerator:
Durch Umstecken eines Jumpers auf der Platine des Dark Link lassen sich wahlweise Gate-Signale
von 5V, 12V sowie Switch-Trigger erzeugen. Näheres auf Seite 16.
Die Polarität des Gate-Signals lässt sich mittels Learn-Modus invertieren. Näheres auf Seite 12,
Anmerkung (4).
•
CV1: Gesteuert über MIDI-Notennummern, 1V/Oktave, 0...+5V
•
CV2: Gesteuert über MIDI-Pitchbend, wahlweise nullsymmetrisch ca. -2,5...+2,5V (Werks-
Voreinstellung) oder rein positiv 0...+5V. Wählbar über interne Steckbrücke.
Näheres auf Seite 16.
•
CV3: Gesteuert über Volume oder das Produkt aus Volume und Velocity (über Lern-Modus wählbar)
(0...+5V).
Näheres dazu siehe Seite 11, Anmerkung (2).
•
CV4: Gesteuert über frei wählbaren MIDI-Controller oder das Produkt aus Controller und Velocity.
Controller-Nummer über Lern-Modus frei wählbar (0...+5V).
Näheres siehe auch hier Seite 11, Anmerkung (2).
Dark link
10
Funktionsbeschreibung
