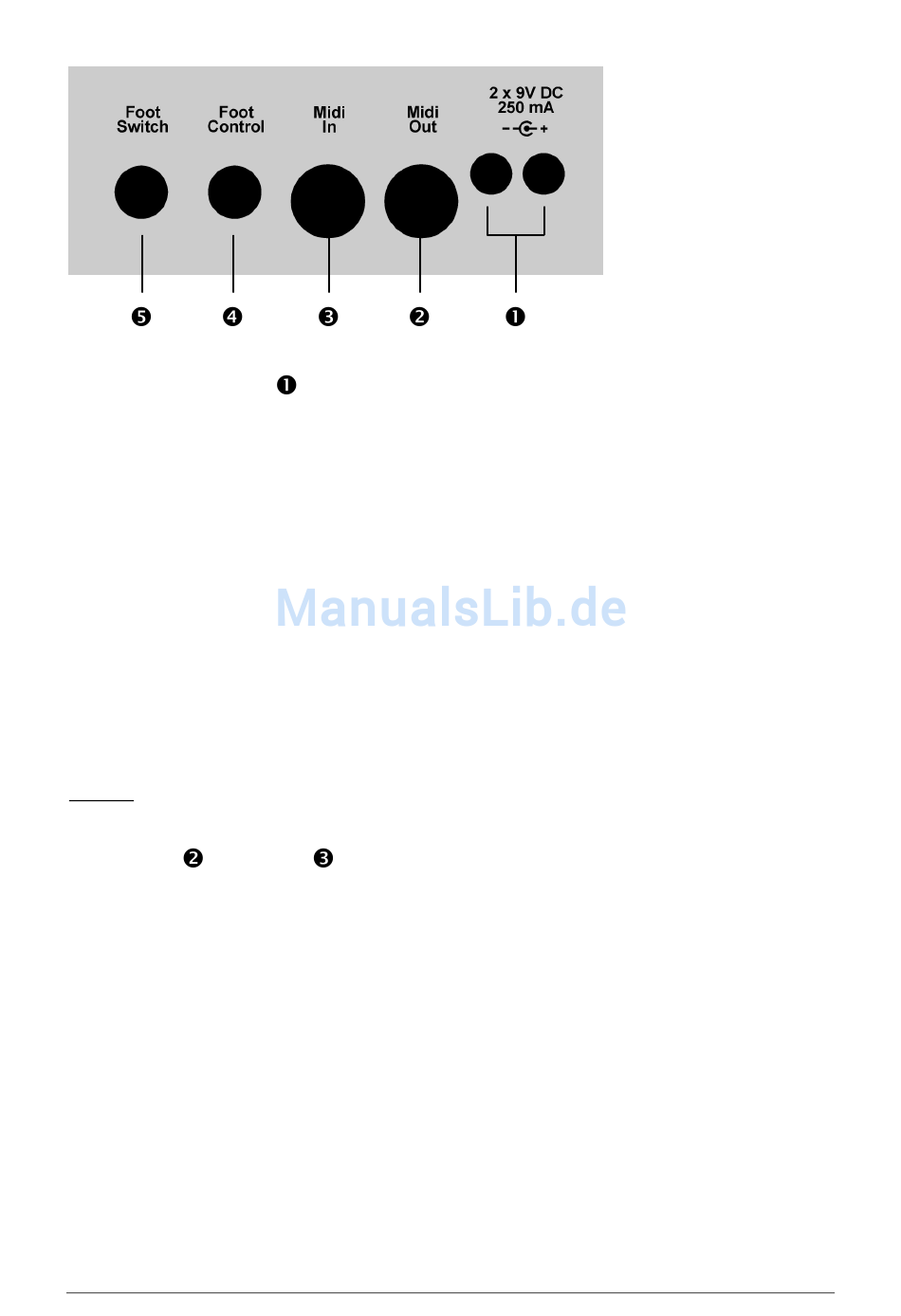

Anschlüsse (Rückseite)
Netzteilanschluss
d3m verfügt über kein eingebautes Netzteil, sondern wird mit einem externen Steckernetzteil
betrieben. Das Netzteil ist im Lieferumfang des d3m enthalten und muss nicht separat
bestellt werden.
Der Netzteilanschluss ist doppelt vorhanden, so dass beim Betrieb mehrerer d3m oder d3m
zusammen mit d3c nur ein Netzteil erforderlich ist. In diesem Fall wird das Netzteil nur mit
einem der d3m verbunden und von dort die Netzteilspannung mit einem speziellen Kabel
zum nächsten d3m weitergeführt. Ein passendes Kabel mit einem Kleinspannungsstecker
an jedem Ende ist bei uns erhältlich.
d3m arbeitet auch mit jedem anderen Steckernetzteil, das folgende Eigenschaften aufweist:
+7...15V unstabilisierte oder stabilisierte Gleichspannung, mindestens 100 mA, Polarität des
Niederspannungssteckers: Außenring = Masse, Innen = +7...15V. Beim Betrieb mehrerer
d3m muss das Netzteil einen entsprechend höheren Strom liefern können (bei 2 Geräten
beispielsweise 200 mA). Bei falscher Polarität wird d3m nicht arbeiten, ein Defekt ist jedoch
auf Grund einer eingebauten Schutzdiode ausgeschlossen. Beim Betrieb des d3m in
Deutschland muss aus Sicherheitsgründen und aus Gründen der Produkthaftung ein
Steckernetzteil mit VDE-Zulassung verwendet werden.
Hinweis: Der auf der Gehäuserückseite aufgedruckte Wert von 250mA ist nicht mehr
erforderlich. Die neueren d3m benötigen nur noch 100 mA !
MIDI OUT
/ MIDI IN
Dies ist der Midi-Ausgang bzw. der Midi-Eingang des d3m. Beim Anschluss dieser Buchsen
gibt es verschiedene Varianten:
•
Es wird nur ein d3m betrieben: In diesem Fall wird der Midi-Ausgang des d3m mit dem
Midi-Eingang des Klangerzeugers verbunden, der von d3m angesteuert wird (z.B.
Computer mit Orgel-Emulation, Orgel-Expander). Der Midi-Eingang des d3m bleibt in
diesem Fall unbeschaltet.
•
Es werden 2 oder mehrere d3m betrieben: Beim Betrieb mehrerer d3m werden diese
über Midi-Out/In kettenförmig miteinander verbunden. Der Midi-Ausgang des letzten d3m
in der Kette wird mit dem Midi-Eingang des Klangerzeugers verbunden, der von den d3m
angesteuert wird (z.B. Computer mit Orgel-Emulation, Orgel-Expander). In diesem Fall
müssen die verschiedenen d3m auf unterschiedliche Midi-Kanäle eingestellt werden, um
sie voneinander unterscheiden zu können. Der Midi-Eingang des ersten d3m in der Kette
bleibt unbeschaltet.
•
Es werden ein oder mehrere d3m zusammen mit d3c betrieben: Die d3m und d3c
werden über Midi-Out/In kettenförmig miteinander verbunden, wobei d3c das letzte Glied
in der Kette ist. Der Midi-Ausgang des d3c wird mit dem Midi-Eingang des
Klangerzeugers verbunden, der von den d3m/d3c angesteuert wird (z.B. Computer mit
d3m
Seite 6
Bedienungsanleitung V1.2
