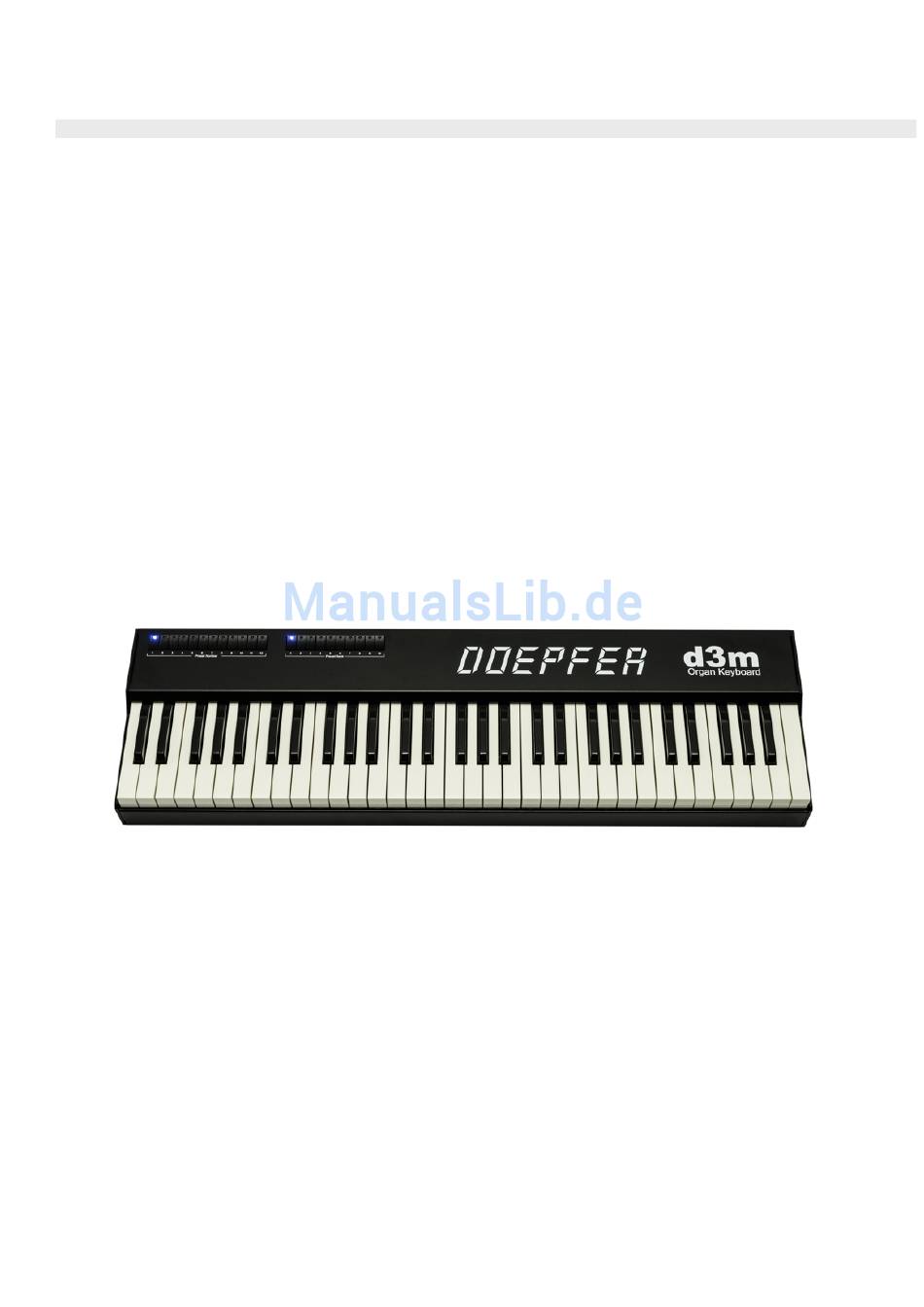

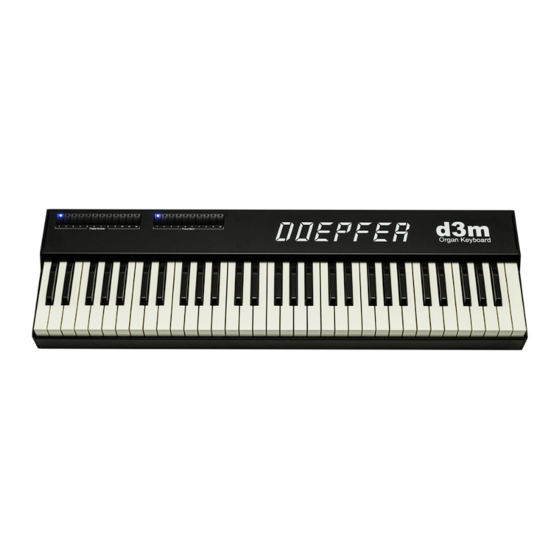

- Seite 1 DOEPFER Orgel-Tastatur Bedienungsanleitung...
-
Seite 2: Betriebshinweise
Betriebshinweise Das Gerät ist nur für den in dieser Bedienungsanleitung beschriebenen Gebrauchszweck bestimmt. Aus Gründen der Sicherheit darf das Gerät nicht zu anderen als den in dieser Bedienungsanleitung angegebenen Zwecken eingesetzt werden. Falls Sie sich über den Bestimmungszweck der Ware nicht sicher sind, fragen Sie bitte einen Fachmann. Bei etwaigen nicht vom Hersteller frei gegebenen Modifikationen am Gerät erlischt die Betriebserlaubnis. -
Seite 3: Wartung / Updates
Diesen Service führt normalerweise der Händler durch, bei dem Sie das Gerät erworben haben. Falls Sie das Gerät direkt bei Doepfer erworben haben, können Sie den Service dort durchführten lassen. Bitte beachten Sie, dass ein Firmware-Update nicht kostenlos ist. -
Seite 4: Inhaltsverzeichnis
Inhalt Betriebshinweise ......................2 Wartung / Updates .......................3 Einführung........................5 Anschlüsse (Rückseite)....................6 Netzteilanschluss ....................6 MIDI OUT / MIDI IN ..................6 FOOT CONTROL ....................7 FOOT SWITCH ....................7 Bedienung ........................8 Normaler Betriebsmodus ..................9 • B4 Modus.......................9 • EVB3 Modus ....................10 • Remote Modus ....................10 Programmier-Modus ....................11 Montage der Holz-Seitenteile..................12 Seite 4... -
Seite 5: Einführung
Einführung d3m ist Teil des modularen Orgel-Masterkeyboards d3, das in erster Linie als Steuereinheit für Orgel-Emulationen entwickelt wurde (z.B. Native Instruments B4 oder Emagic evb3). Es besteht aus zwei Modulen: der Tastatur-Einheit d3m und der Controller-Einheit d3c. Beide Einheiten können einzeln betrieben oder in verschiedenen Varianten miteinander kombiniert werden. -
Seite 6: Anschlüsse (Rückseite)
Varianten: • Es wird nur ein d3m betrieben: In diesem Fall wird der Midi-Ausgang des d3m mit dem Midi-Eingang des Klangerzeugers verbunden, der von d3m angesteuert wird (z.B. Computer mit Orgel-Emulation, Orgel-Expander). Der Midi-Eingang des d3m bleibt in diesem Fall unbeschaltet. -
Seite 7: Foot Control
Hinweis: Der Midi-Eingang des d3m ist nur für die Verarbeitung der Midi-Daten eines anderen d3m gedacht, wobei die eingehenden Midi-Daten zu den Daten, die das d3m selbst erzeugt hinzugefügt ("gemerged") werden. Der Midi-Eingang ist nicht in der Lage große Datenmengen zu verarbeiten, wie sie z.B. -
Seite 8: Bedienung
Der normale Betriebsmodus ist die Betriebsart, die beim normalen Spiel auf der Tastatur benötigt wird. In diese Betriebsart gelangt man automatisch bei der normalen Inbetriebnahme des d3m, d.h. ohne dass einer der 22 Bedientaster beim Einschalten gedrückt gehalten wird. Je nach Einstellung der Parameter im Programmiermodus (siehe unten) wird dabei eine der drei folgenden Betriebsarten angewählt:... -
Seite 9: Normaler Betriebsmodus
• B4 Modus Dieser Modus ist in erster Linie zum Betrieb des d3m in Verbindung mit der Orgel- Emulation B4 der Fa. Native Instruments vorgesehen. Auf Grund der universelleren Funktionen – im Vergleich zu den anderen beiden Modi – kann er auch für andere Anwendungen eingesetzt werden, z.B. -
Seite 10: Evb3 Modus
Nummern/Bank-Konzept arbeiten wird. • EVB3 Modus Dieser Modus ist in erster Linie zum Betrieb des d3m in Verbindung mit der Orgel- Emulation EVB3 der Fa. Emagic vorgesehen. Diese Emulation ist u.a. im Lieferungfang von Logic enthalten. Hinweis: Hierzu muss in der EVB3-Software der Modus RK eingestellt sein. Näheres finden Sie in der Anleitung zu EVB3. -
Seite 11: Programmier-Modus
Nachdem der oder die Parameter auf den gewünschten Wert eingestellt sind, schaltet man das d3m aus (Netzteil abziehen), wartet ca. 10 Sekunden und nimmt es dann erneut in Betrieb, ohne einen der Bedientaster gedrückt zu halten. Das Gerät geht dann in den zuvor beschriebenen normalen Betriebsmodus (siehe Seite 8)und erzeugt seine Midi-Daten entsprechend den neuen Einstellungen (z.B. -
Seite 12: Montage Der Holz-Seitenteile
Montage des großen Seitenteils erfolgt entsprechend, indem die betreffenden Schrauben in den Metallseitenteilen von d3m und d3c entfernt werden. An den frei gewordenen Innengewinden der beiden d3m und des d3c wird dann das große Seitenteil mit den gelieferten zehn langen Schrauben befestigt.
