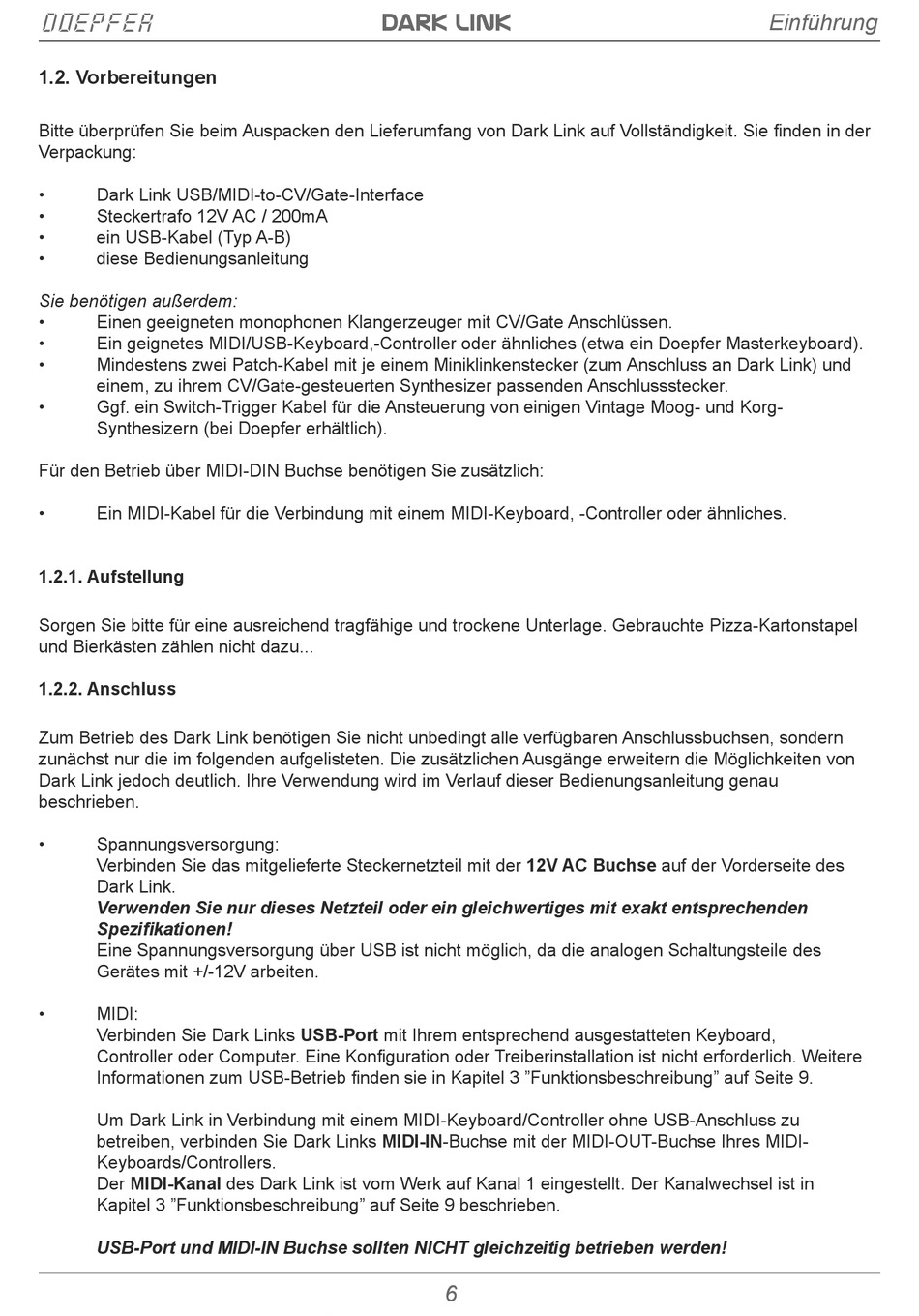

1.2. Vorbereitungen
Bitte überprüfen Sie beim Auspacken den Lieferumfang von Dark Link auf Vollständigkeit. Sie finden in der
Verpackung:
•
Dark Link USB/MIDI-to-CV/Gate-Interface
•
Steckertrafo 12V AC / 200mA
•
ein USB-Kabel (Typ A-B)
•
diese Bedienungsanleitung
Sie benötigen außerdem:
•
Einen geeigneten monophonen Klangerzeuger mit CV/Gate Anschlüssen.
•
Ein geignetes MIDI/USB-Keyboard,-Controller oder ähnliches (etwa ein Doepfer Masterkeyboard).
•
Mindestens zwei Patch-Kabel mit je einem Miniklinkenstecker (zum Anschluss an Dark Link) und
einem, zu ihrem CV/Gate-gesteuerten Synthesizer passenden Anschlussstecker.
•
Ggf. ein Switch-Trigger Kabel für die Ansteuerung von einigen Vintage Moog- und Korg-
Synthesizern (bei Doepfer erhältlich).
Für den Betrieb über MIDI-DIN Buchse benötigen Sie zusätzlich:
•
Ein MIDI-Kabel für die Verbindung mit einem MIDI-Keyboard, -Controller oder ähnliches.
1.2.1. Aufstellung
Sorgen Sie bitte für eine ausreichend tragfähige und trockene Unterlage. Gebrauchte Pizza-Kartonstapel
und Bierkästen zählen nicht dazu...
1.2.2. Anschluss
Zum Betrieb des Dark Link benötigen Sie nicht unbedingt alle verfügbaren Anschlussbuchsen, sondern
zunächst nur die im folgenden aufgelisteten. Die zusätzlichen Ausgänge erweitern die Möglichkeiten von
Dark Link jedoch deutlich. Ihre Verwendung wird im Verlauf dieser Bedienungsanleitung genau
beschrieben.
•
Spannungsversorgung:
Verbinden Sie das mitgelieferte Steckernetzteil mit der 12V AC Buchse auf der Vorderseite des
Dark Link.
Verwenden Sie nur dieses Netzteil oder ein gleichwertiges mit exakt entsprechenden
Spezifikationen!
Eine Spannungsversorgung über USB ist nicht möglich, da die analogen Schaltungsteile des
Gerätes mit +/-12V arbeiten.
•
MIDI:
Verbinden Sie Dark Links USB-Port mit Ihrem entsprechend ausgestatteten Keyboard,
Controller oder Computer. Eine Konfiguration oder Treiberinstallation ist nicht erforderlich. Weitere
Informationen zum USB-Betrieb finden sie in Kapitel 3 "Funktionsbeschreibung" auf Seite 9.
Um Dark Link in Verbindung mit einem MIDI-Keyboard/Controller ohne USB-Anschluss zu
betreiben, verbinden Sie Dark Links MIDI-IN-Buchse mit der MIDI-OUT-Buchse Ihres MIDI-
Keyboards/Controllers.
Der MIDI-Kanal des Dark Link ist vom Werk auf Kanal 1 eingestellt. Der Kanalwechsel ist in
Kapitel 3 "Funktionsbeschreibung" auf Seite 9 beschrieben.
USB-Port und MIDI-IN Buchse sollten NICHT gleichzeitig betrieben werden!
Dark Link
6
