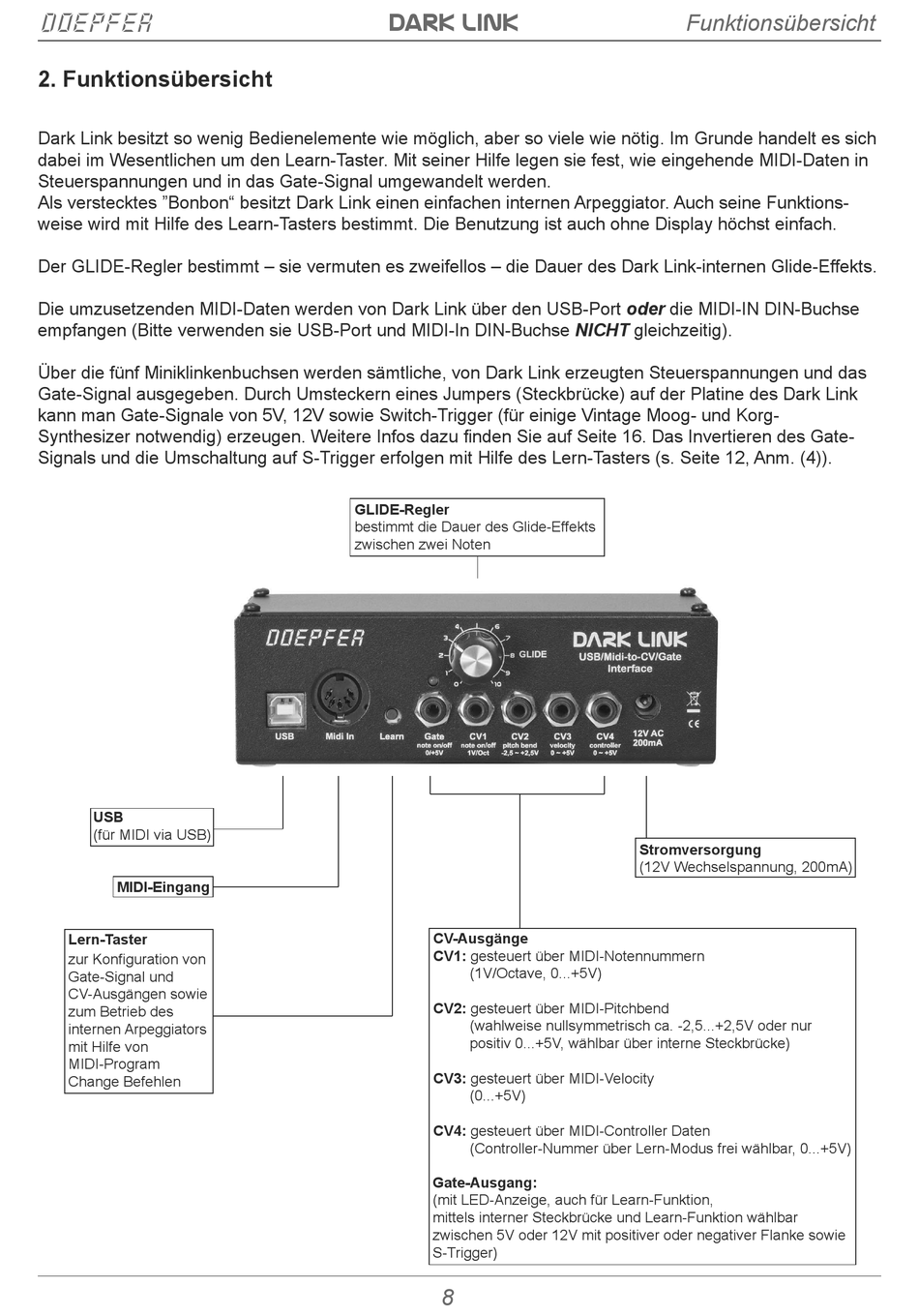

2. Funktionsübersicht
Dark Link besitzt so wenig Bedienelemente wie möglich, aber so viele wie nötig. Im Grunde handelt es sich
dabei im Wesentlichen um den Learn-Taster. Mit seiner Hilfe legen sie fest, wie eingehende MIDI-Daten in
Steuerspannungen und in das Gate-Signal umgewandelt werden.
Als verstecktes "Bonbon" besitzt Dark Link einen einfachen internen Arpeggiator. Auch seine Funktions-
weise wird mit Hilfe des Learn-Tasters bestimmt. Die Benutzung ist auch ohne Display höchst einfach.
Der GLIDE-Regler bestimmt – sie vermuten es zweifellos – die Dauer des Dark Link-internen Glide-Effekts.
Die umzusetzenden MIDI-Daten werden von Dark Link über den USB-Port oder die MIDI-IN DIN-Buchse
empfangen (Bitte verwenden sie USB-Port und MIDI-In DIN-Buchse NICHT gleichzeitig).
Über die fünf Miniklinkenbuchsen werden sämtliche, von Dark Link erzeugten Steuerspannungen und das
Gate-Signal ausgegeben. Durch Umsteckern eines Jumpers (Steckbrücke) auf der Platine des Dark Link
kann man Gate-Signale von 5V, 12V sowie Switch-Trigger (für einige Vintage Moog- und Korg-
Synthesizer notwendig) erzeugen. Weitere Infos dazu finden Sie auf Seite 16. Das Invertieren des Gate-
Signals und die Umschaltung auf S-Trigger erfolgen mit Hilfe des Lern-Tasters (s. Seite 12, Anm. (4)).
USB
(für MIDI via USB)
MIDI-Eingang
Lern-Taster
zur Konfiguration von
Gate-Signal und
CV-Ausgängen sowie
zum Betrieb des
internen Arpeggiators
mit Hilfe von
MIDI-Program
Change Befehlen
Dark link
GLIDE-Regler
bestimmt die Dauer des Glide-Effekts
zwischen zwei Noten
CV-Ausgänge
CV1: gesteuert über MIDI-Notennummern
(1V/Octave, 0...+5V)
CV2: gesteuert über MIDI-Pitchbend
(wahlweise nullsymmetrisch ca. -2,5...+2,5V oder nur
positiv 0...+5V, wählbar über interne Steckbrücke)
CV3: gesteuert über MIDI-Velocity
(0...+5V)
CV4: gesteuert über MIDI-Controller Daten
(Controller-Nummer über Lern-Modus frei wählbar, 0...+5V)
Gate-Ausgang:
(mit LED-Anzeige, auch für Learn-Funktion,
mittels interner Steckbrücke und Learn-Funktion wählbar
zwischen 5V oder 12V mit positiver oder negativer Flanke sowie
S-Trigger)
8
Funktionsübersicht
Stromversorgung
(12V Wechselspannung, 200mA)
