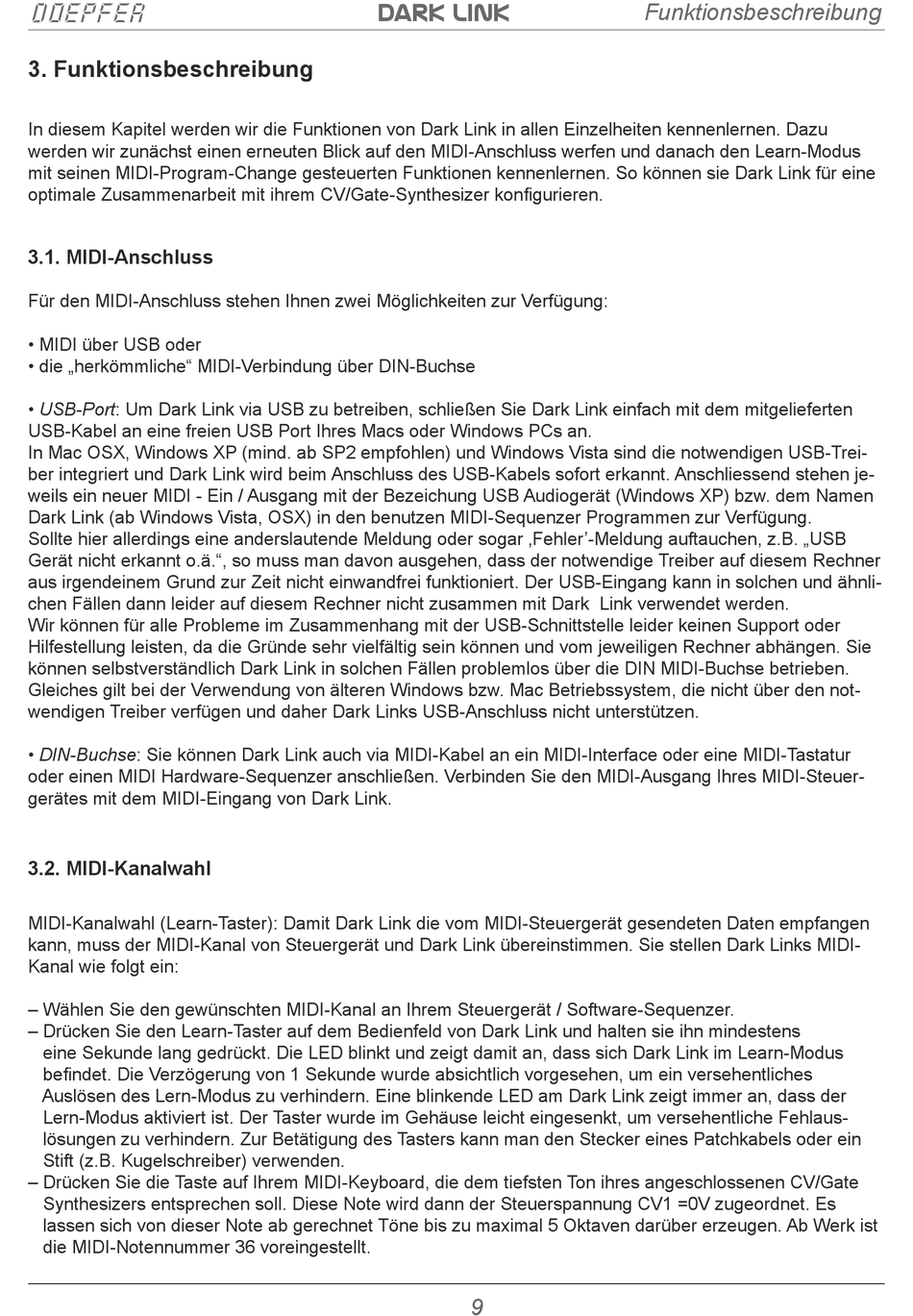

3. Funktionsbeschreibung
In diesem Kapitel werden wir die Funktionen von Dark Link in allen Einzelheiten kennenlernen. Dazu
werden wir zunächst einen erneuten Blick auf den MIDI-Anschluss werfen und danach den Learn-Modus
mit seinen MIDI-Program-Change gesteuerten Funktionen kennenlernen. So können sie Dark Link für eine
optimale Zusammenarbeit mit ihrem CV/Gate-Synthesizer konfigurieren.
3.1. MIDI-Anschluss
Für den MIDI-Anschluss stehen Ihnen zwei Möglichkeiten zur Verfügung:
• MIDI über USB oder
• die „herkömmliche" MIDI-Verbindung über DIN-Buchse
• USB-Port: Um Dark Link via USB zu betreiben, schließen Sie Dark Link einfach mit dem mitgelieferten
USB-Kabel an eine freien USB Port Ihres Macs oder Windows PCs an.
In Mac OSX, Windows XP (mind. ab SP2 empfohlen) und Windows Vista sind die notwendigen USB-Trei-
ber integriert und Dark Link wird beim Anschluss des USB-Kabels sofort erkannt. Anschliessend stehen je-
weils ein neuer MIDI - Ein / Ausgang mit der Bezeichung USB Audiogerät (Windows XP) bzw. dem Namen
Dark Link (ab Windows Vista, OSX) in den benutzen MIDI-Sequenzer Programmen zur Verfügung.
Sollte hier allerdings eine anderslautende Meldung oder sogar ‚Fehler'-Meldung auftauchen, z.B. „USB
Gerät nicht erkannt o.ä.", so muss man davon ausgehen, dass der notwendige Treiber auf diesem Rechner
aus irgendeinem Grund zur Zeit nicht einwandfrei funktioniert. Der USB-Eingang kann in solchen und ähnli-
chen Fällen dann leider auf diesem Rechner nicht zusammen mit Dark Link verwendet werden.
Wir können für alle Probleme im Zusammenhang mit der USB-Schnittstelle leider keinen Support oder
Hilfestellung leisten, da die Gründe sehr vielfältig sein können und vom jeweiligen Rechner abhängen. Sie
können selbstverständlich Dark Link in solchen Fällen problemlos über die DIN MIDI-Buchse betrieben.
Gleiches gilt bei der Verwendung von älteren Windows bzw. Mac Betriebssystem, die nicht über den not-
wendigen Treiber verfügen und daher Dark Links USB-Anschluss nicht unterstützen.
• DIN-Buchse: Sie können Dark Link auch via MIDI-Kabel an ein MIDI-Interface oder eine MIDI-Tastatur
oder einen MIDI Hardware-Sequenzer anschließen. Verbinden Sie den MIDI-Ausgang Ihres MIDI-Steuer-
gerätes mit dem MIDI-Eingang von Dark Link.
3.2. MIDI-Kanalwahl
MIDI-Kanalwahl (Learn-Taster): Damit Dark Link die vom MIDI-Steuergerät gesendeten Daten empfangen
kann, muss der MIDI-Kanal von Steuergerät und Dark Link übereinstimmen. Sie stellen Dark Links MIDI-
Kanal wie folgt ein:
– Wählen Sie den gewünschten MIDI-Kanal an Ihrem Steuergerät / Software-Sequenzer.
– Drücken Sie den Learn-Taster auf dem Bedienfeld von Dark Link und halten sie ihn mindestens
eine Sekunde lang gedrückt. Die LED blinkt und zeigt damit an, dass sich Dark Link im Learn-Modus
befindet. Die Verzögerung von 1 Sekunde wurde absichtlich vorgesehen, um ein versehentliches
Auslösen des Lern-Modus zu verhindern. Eine blinkende LED am Dark Link zeigt immer an, dass der
Lern-Modus aktiviert ist. Der Taster wurde im Gehäuse leicht eingesenkt, um versehentliche Fehlaus-
lösungen zu verhindern. Zur Betätigung des Tasters kann man den Stecker eines Patchkabels oder ein
Stift (z.B. Kugelschreiber) verwenden.
– Drücken Sie die Taste auf Ihrem MIDI-Keyboard, die dem tiefsten Ton ihres angeschlossenen CV/Gate
Synthesizers entsprechen soll. Diese Note wird dann der Steuerspannung CV1 =0V zugeordnet. Es
lassen sich von dieser Note ab gerechnet Töne bis zu maximal 5 Oktaven darüber erzeugen. Ab Werk ist
die MIDI-Notennummer 36 voreingestellt.
Dark link
9
