DOEPFER

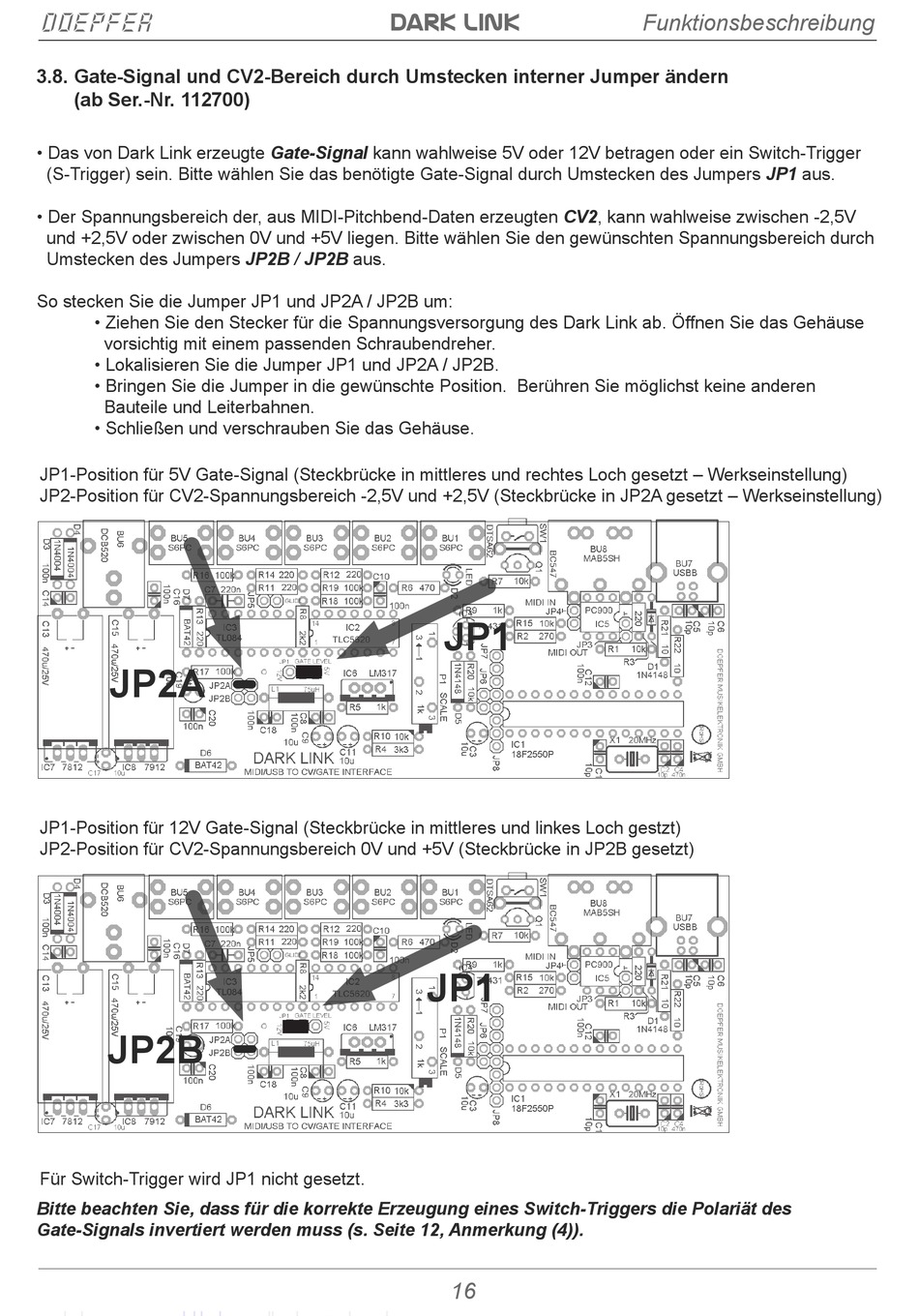

3.8. Gate-Signal und CV2-Bereich durch Umstecken interner Jumper ändern
(ab Ser.-Nr. 112700)
• Das von Dark Link erzeugte Gate-Signal kann wahlweise 5V oder 12V betragen oder ein Switch-Trigger
(S-Trigger) sein. Bitte wählen Sie das benötigte Gate-Signal durch Umstecken des Jumpers JP1 aus.
• Der Spannungsbereich der, aus MIDI-Pitchbend-Daten erzeugten CV2, kann wahlweise zwischen -2,5V
und +2,5V oder zwischen 0V und +5V liegen. Bitte wählen Sie den gewünschten Spannungsbereich durch
Umstecken des Jumpers JP2B / JP2B aus.
So stecken Sie die Jumper JP1 und JP2A / JP2B um:
• Ziehen Sie den Stecker für die Spannungsversorgung des Dark Link ab. Öffnen Sie das Gehäuse
vorsichtig mit einem passenden Schraubendreher.
• Lokalisieren Sie die Jumper JP1 und JP2A / JP2B.
• Bringen Sie die Jumper in die gewünschte Position. Berühren Sie möglichst keine anderen
Bauteile und Leiterbahnen.
• Schließen und verschrauben Sie das Gehäuse.
JP1-Position für 5V Gate-Signal (Steckbrücke in mittleres und rechtes Loch gesetzt – Werkseinstellung)
JP2-Position für CV2-Spannungsbereich -2,5V und +2,5V (Steckbrücke in JP2A gesetzt – Werkseinstellung)
JP2A
JP1-Position für 12V Gate-Signal (Steckbrücke in mittleres und linkes Loch gestzt)
JP2-Position für CV2-Spannungsbereich 0V und +5V (Steckbrücke in JP2B gesetzt)
JP2B
Für Switch-Trigger wird JP1 nicht gesetzt.
Bitte beachten Sie, dass für die korrekte Erzeugung eines Switch-Triggers die Polariät des
Gate-Signals invertiert werden muss (s. Seite 12, Anmerkung (4)).
Dark link
JP1
JP1
16
