CV/Gate:
Verbinden sie Dark Links Gate Buchse mit dem Gate-Eingang ihres Synthesizers.
Verbinden sie Dark Links CV1 Buchse mit dem Eingang für die Tonhöhensteuerspannung ihres
Synthesizers.
Die beiden eben aufgeführten Verbindungen sind zum Betrieb eines CV/Gate-gesteuerten
Synthesizers obligatorisch. Die drei zusätzlichen Verbindungen (CV2, CV3 und CV4 – gestrichelt
dargestellt) sorgen dafür, dass ihr angeschlossener Synthesizer "in den Genuss" von Velocity,
Pitch-Wheel und Modulationsrad (bzw. eines beliebigen MIDI-Controllers) kommt. Allerdings besitzt
nicht jeder CV/Gate-steuerbare Synthesizer entsprechende Anschlussbuchsen um diese
Spannungen verwerten zu können.

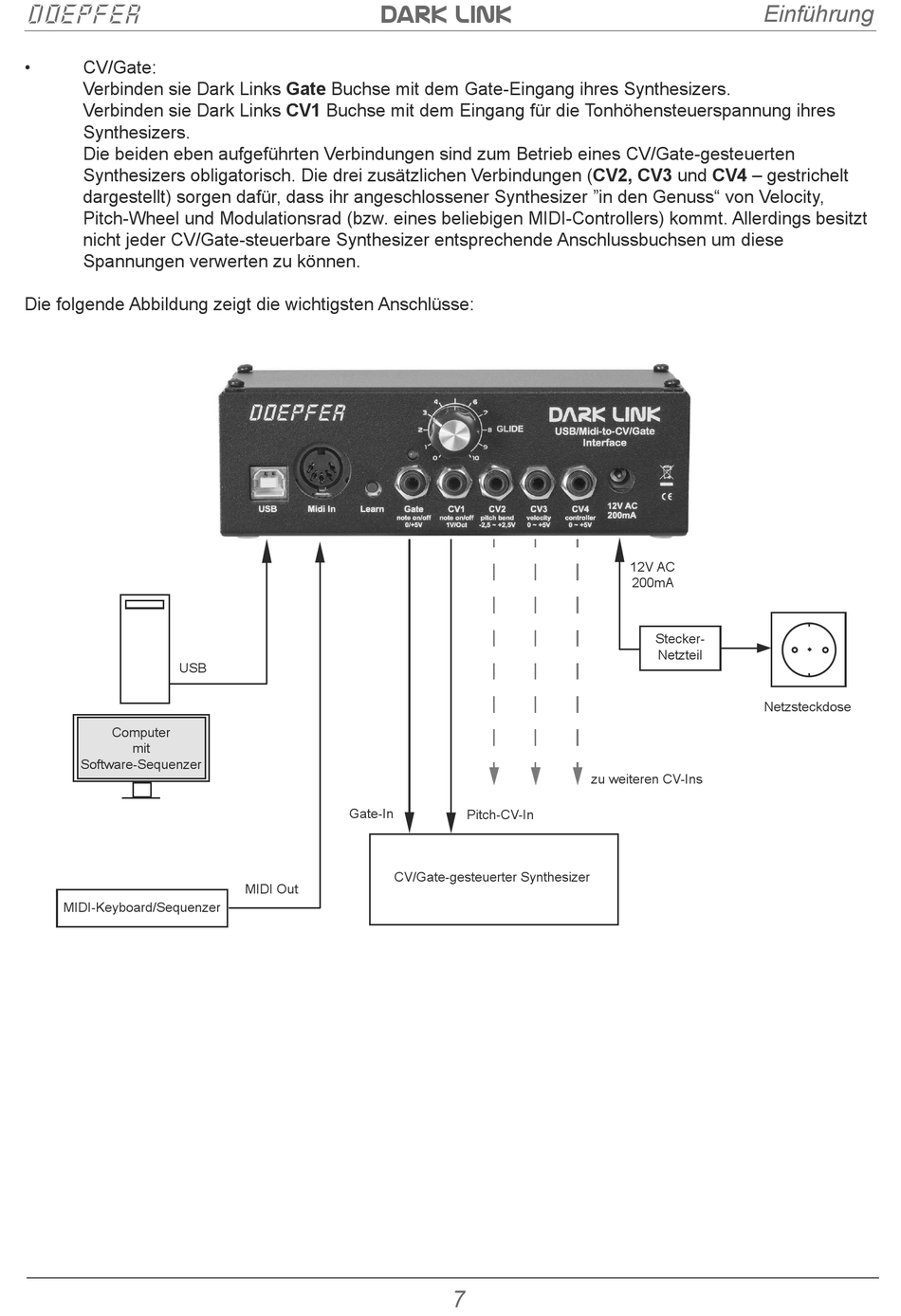

Die folgende Abbildung zeigt die wichtigsten Anschlüsse:
USB
Computer
mit
Software-Sequenzer
MIDI-Keyboard/Sequenzer
Dark link
Gate-In
CV/Gate-gesteuerter Synthesizer
MIDI Out
zu weiteren CV-Ins
Pitch-CV-In
7
Einführung
12V AC
200mA
Stecker-
Netzteil
Netzsteckdose
