QAMOS-IPM
Art.Nr.: 5111.01

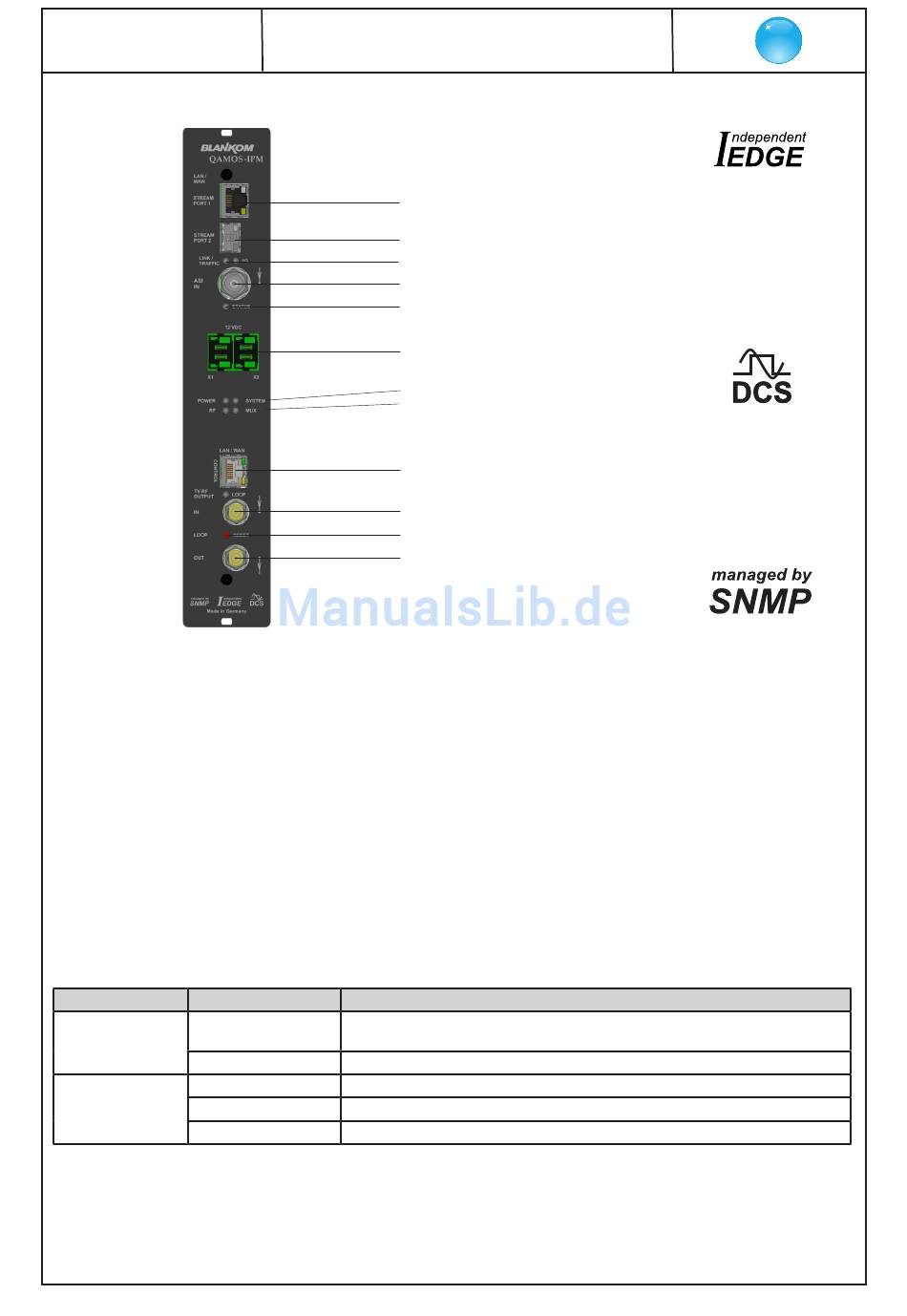

5. Frontansicht

6. Funktionsbeschreibung

Die Baugruppe empfängt via Gigabit-Ethernet einen Datenstrom und kann aus den darin enthaltenen IP-gekapselten Transportströ-
men 62 empfangen. Diese werden in einem Hochleistungs-FPGA weiter verarbeitet. Im FPGA erfolgen die Transportstrombearbeitung
bzw. -filterung, die QAM-Modulation und die frei einstellbare Umsetzung in den Kabelbereich (45 ... 862 MHz).
Der 16fach Modulator ist nachbarkanaltauglich. Ein sehr hoch getakteter Digital-Analog-Wandler (DAC) ist für die spektral-reine Aus-
gabe des Kabelsignals zuständig. Nach Verstärkung und Summenpegeleinstellung wird das Kabelsignal über einen Richtkoppler auf
die Ausgangsbuchsen gekoppelt.

7. Anzeigefunktionen der LED's

7.1 LED's am 10/ 100/ 1000 Mbit Stream-Port 1

Bedeutung, Farbe Status
GbE-Connect-LED, leuchtet ständig
grün
aus
Connect-/ Data-LED leuchtet ständig
gelb
blinkt
aus
IP-/ ASI-TV Modulator/ Multiplexer
IP/ SFP/ ASI → MUX → DVB-C (16x QAM)
Stream-Port 1 (RJ 45) incl. LED's
Stream-Port 2 (SFP)
Stream-Port 2 LED's „LINK/ TRAFFIC" + „1G"
ASI-Eingang
ASI-LED „Status"
Betriebsspannungsanschlüsse
Status-LED „POWER"/ „SYSTEM"
Status-LED „RF"/ „MUX"
Control-Port (LAN/ WAN) incl. LED's
Ausgangskoppler „Eingang"
Reset-Taste
Ausgangskoppler „Ausgang"
Anzeigefunktion
leuchtet nur, wenn die Kabelverbindung einer GbE-Verbindung hergestellt ist
(leuchtet nicht bei einer 10/ 100 Mbit-Verbindung!).
keine GbE-Verbindung
Kabelverbindung ist hergestellt
Daten werden empfangen
keine Kabelverbindung
