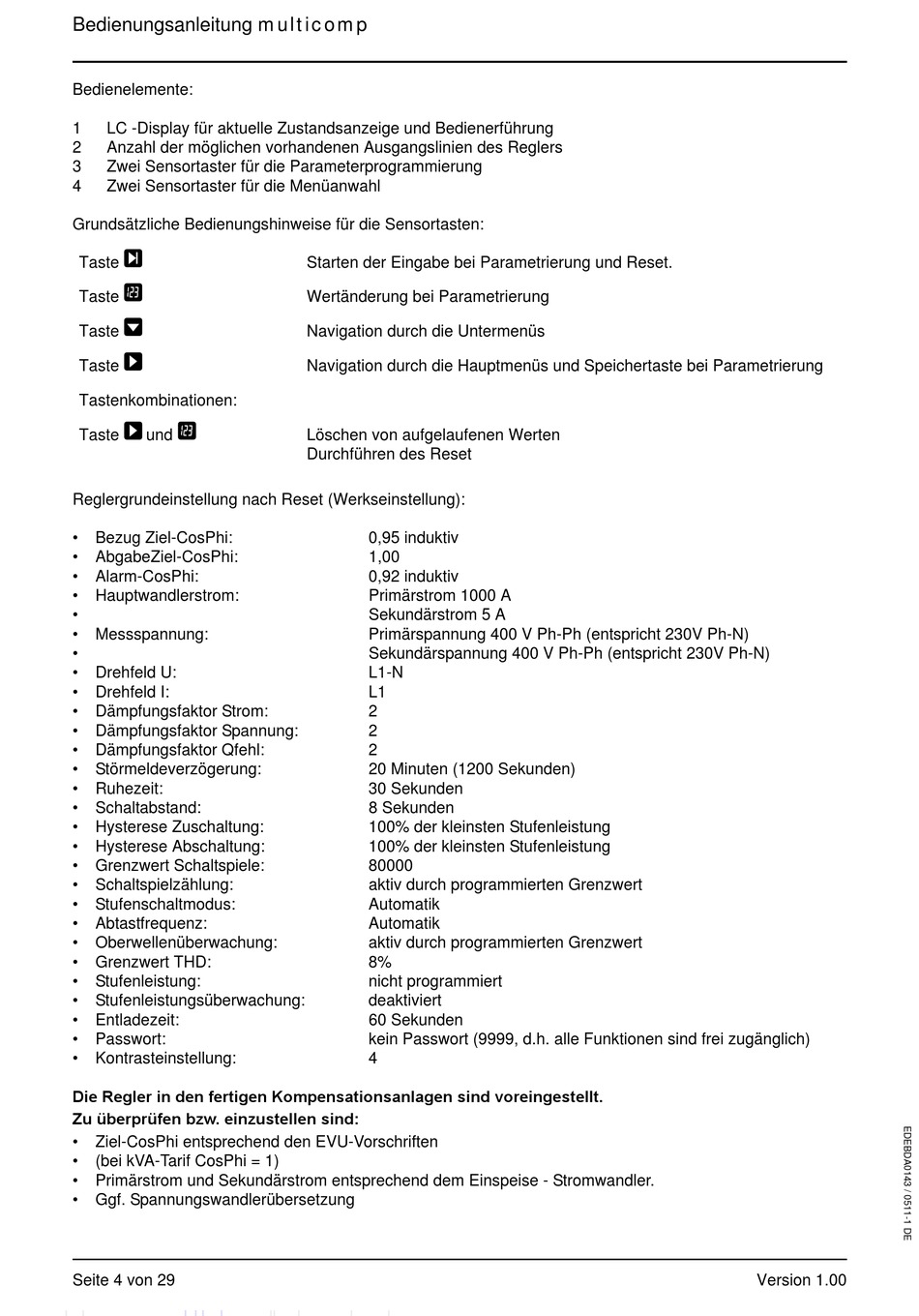

Bedienungsanleitung multicomp
Bedienelemente:
1
LC -Display für aktuelle Zustandsanzeige und Bedienerführung
2
Anzahl der möglichen vorhandenen Ausgangslinien des Reglers
3
Zwei Sensortaster für die Parameterprogrammierung
4
Zwei Sensortaster für die Menüanwahl
Grundsätzliche Bedienungshinweise für die Sensortasten:
U
Taste
V
Taste
W
Taste
X
Taste
Tastenkombinationen:
X
V
Taste
und
Reglergrundeinstellung nach Reset (Werkseinstellung):
•
Bezug Ziel-CosPhi:
•
AbgabeZiel-CosPhi:
•
Alarm-CosPhi:
•
Hauptwandlerstrom:
•
•
Messspannung:
•
•
Drehfeld U:
•
Drehfeld I:
•
Dämpfungsfaktor Strom:
•
Dämpfungsfaktor Spannung:
•
Dämpfungsfaktor Qfehl:
•
Störmeldeverzögerung:
•
Ruhezeit:
•
Schaltabstand:
•
Hysterese Zuschaltung:
•
Hysterese Abschaltung:
•
Grenzwert Schaltspiele:
•
Schaltspielzählung:
•
Stufenschaltmodus:
•
Abtastfrequenz:
•
Oberwellenüberwachung:
•
Grenzwert THD:
•
Stufenleistung:
•
Stufenleistungsüberwachung:
•
Entladezeit:
•
Passwort:
•
Kontrasteinstellung:
Die Regler in den fertigen Kompensationsanlagen sind voreingestellt.
Zu überprüfen bzw. einzustellen sind:
•
Ziel-CosPhi entsprechend den EVU-Vorschriften
•
(bei kVA-Tarif CosPhi = 1)
•
Primärstrom und Sekundärstrom entsprechend dem Einspeise - Stromwandler.
•
Ggf. Spannungswandlerübersetzung
Seite 4 von 29
Starten der Eingabe bei Parametrierung und Reset.
Wertänderung bei Parametrierung
Navigation durch die Untermenüs
Navigation durch die Hauptmenüs und Speichertaste bei Parametrierung
Löschen von aufgelaufenen Werten
Durchführen des Reset
0,95 induktiv
1,00
0,92 induktiv
Primärstrom 1000 A
Sekundärstrom 5 A
Primärspannung 400 V Ph-Ph (entspricht 230V Ph-N)
Sekundärspannung 400 V Ph-Ph (entspricht 230V Ph-N)
L1-N
L1
2
2
2
20 Minuten (1200 Sekunden)
30 Sekunden
8 Sekunden
100% der kleinsten Stufenleistung
100% der kleinsten Stufenleistung
80000
aktiv durch programmierten Grenzwert
Automatik
Automatik
aktiv durch programmierten Grenzwert
8%
nicht programmiert
deaktiviert
60 Sekunden
kein Passwort (9999, d.h. alle Funktionen sind frei zugänglich)
4
Version 1.00
