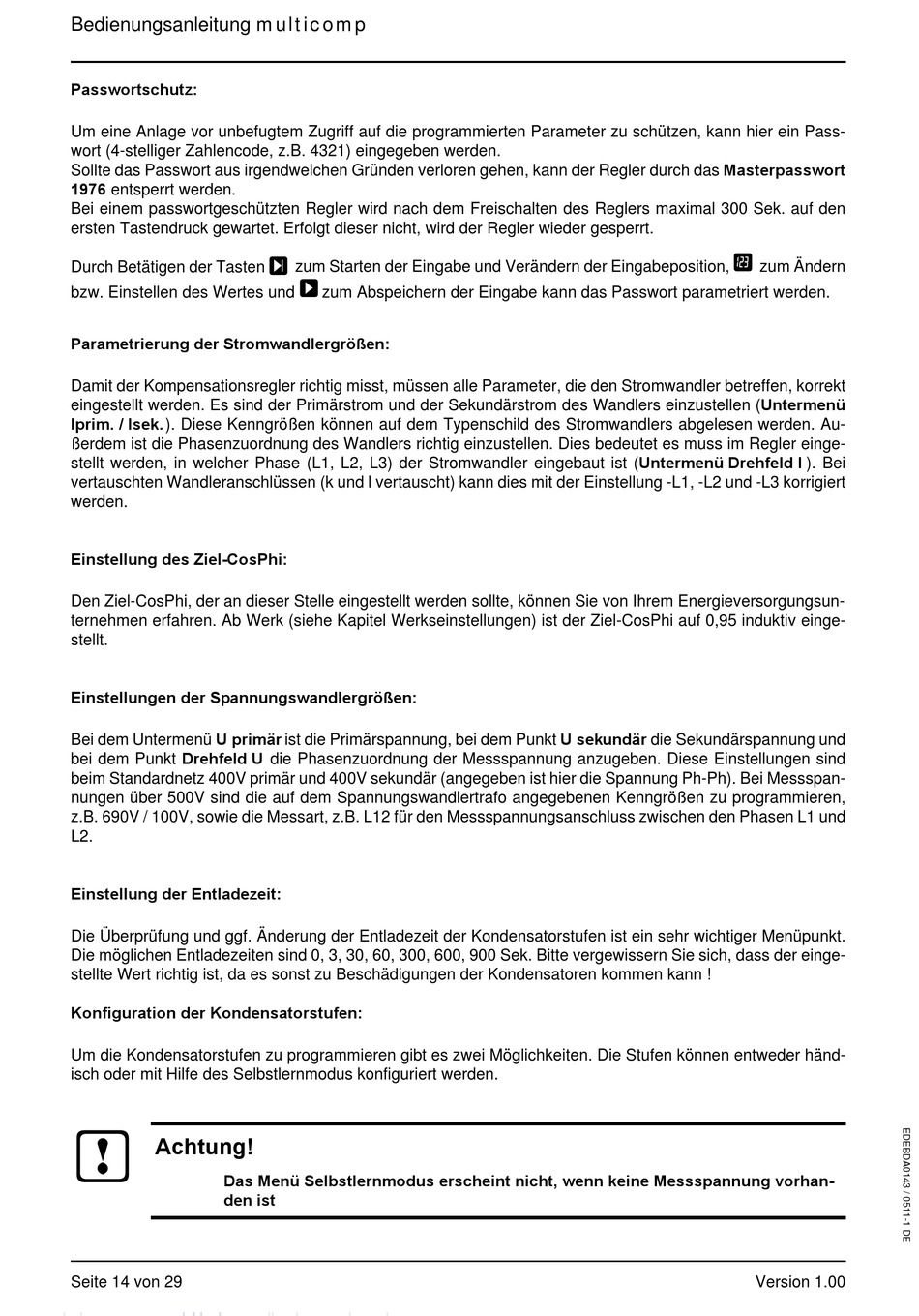

Bedienungsanleitung multicomp
Passwortschutz:
Um eine Anlage vor unbefugtem Zugriff auf die programmierten Parameter zu schützen, kann hier ein Pass-
wort (4-stelliger Zahlencode, z.B. 4321) eingegeben werden.
Sollte das Passwort aus irgendwelchen Gründen verloren gehen, kann der Regler durch das Masterpasswort
1976 entsperrt werden.
Bei einem passwortgeschützten Regler wird nach dem Freischalten des Reglers maximal 300 Sek. auf den
ersten Tastendruck gewartet. Erfolgt dieser nicht, wird der Regler wieder gesperrt.
Durch Betätigen der Tasten
bzw. Einstellen des Wertes und
Parametrierung der Stromwandlergrößen:
Damit der Kompensationsregler richtig misst, müssen alle Parameter, die den Stromwandler betreffen, korrekt
eingestellt werden. Es sind der Primärstrom und der Sekundärstrom des Wandlers einzustellen (Untermenü
Iprim. / Isek. ). Diese Kenngrößen können auf dem Typenschild des Stromwandlers abgelesen werden. Au-
ßerdem ist die Phasenzuordnung des Wandlers richtig einzustellen. Dies bedeutet es muss im Regler einge-
stellt werden, in welcher Phase (L1, L2, L3) der Stromwandler eingebaut ist (Untermenü Drehfeld I ). Bei
vertauschten Wandleranschlüssen (k und l vertauscht) kann dies mit der Einstellung -L1, -L2 und -L3 korrigiert
werden.
Einstellung des Ziel-CosPhi:
Den Ziel-CosPhi, der an dieser Stelle eingestellt werden sollte, können Sie von Ihrem Energieversorgungsun-
ternehmen erfahren. Ab Werk (siehe Kapitel Werkseinstellungen) ist der Ziel-CosPhi auf 0,95 induktiv einge-
stellt.
Einstellungen der Spannungswandlergrößen:
Bei dem Untermenü U primär ist die Primärspannung, bei dem Punkt U sekundär die Sekundärspannung und
bei dem Punkt Drehfeld U die Phasenzuordnung der Messspannung anzugeben. Diese Einstellungen sind
beim Standardnetz 400V primär und 400V sekundär (angegeben ist hier die Spannung Ph-Ph). Bei Messspan-
nungen über 500V sind die auf dem Spannungswandlertrafo angegebenen Kenngrößen zu programmieren,
z.B. 690V / 100V, sowie die Messart, z.B. L12 für den Messspannungsanschluss zwischen den Phasen L1 und
L2.
Einstellung der Entladezeit:
Die Überprüfung und ggf. Änderung der Entladezeit der Kondensatorstufen ist ein sehr wichtiger Menüpunkt.
Die möglichen Entladezeiten sind 0, 3, 30, 60, 300, 600, 900 Sek. Bitte vergewissern Sie sich, dass der einge-
stellte Wert richtig ist, da es sonst zu Beschädigungen der Kondensatoren kommen kann !
Konfiguration der Kondensatorstufen:
Um die Kondensatorstufen zu programmieren gibt es zwei Möglichkeiten. Die Stufen können entweder händ-
isch oder mit Hilfe des Selbstlernmodus konfiguriert werden.
a
Achtung!
Das Menü Selbstlernmodus erscheint nicht, wenn keine Messspannung vorhan-
den ist
Seite 14 von 29
U
zum Starten der Eingabe und Verändern der Eingabeposition,
X
zum Abspeichern der Eingabe kann das Passwort parametriert werden.
V
zum Ändern
Version 1.00
