Thermo Top C
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG
Bei der Montage der Vorwahluhr nicht auf das
LCD-Display drücken!
HINWEIS

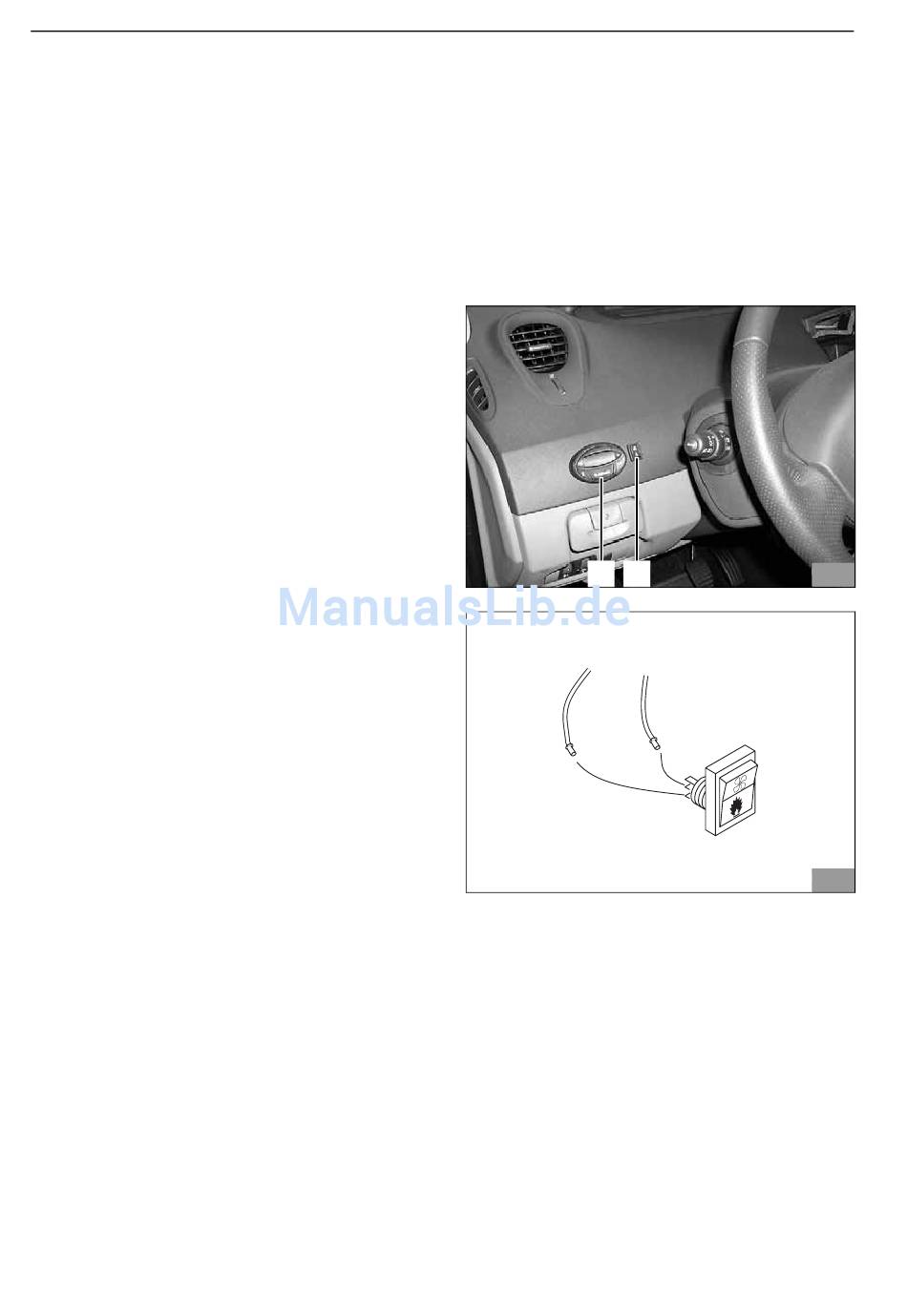

Der dargestellte Einbauort der Vorwahluhr (1) und des
Sommer-/Winterschalters (2) ist eine Empfehlung!
Vor der Montage bitte den Einbauort mit Ihrem Kunden
abstimmen!
- Bohrschablone für Vorwahluhr (1) an der
gewünschten Position aufkleben
- Zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Kabelbaum der Vorwahluhr mit Stecker an der
Vorwahluhr (1) aufstecken
- Vorwahluhr (1) mit Blechschraube an Instrumenten-
tafel befestigen
- Lochbild des Sommer-/Winterschalters (10/2) an der
gewünschten Position übertragen und Bohrung
Ø 12 mm bohren
- Mutter und Zahnscheibe über beide Leitungen
führen
- Zurückgebundene Leitungen br und vi vom Stand-
heizungskabelbaum lösen, durch die Bohrung
führen und wie dargestellt am Schalter anschließen
(untere Kontakte)
- Sommer-/Winterschalter
Mutter befestigen
8
mit
Zahnscheibe
und
Scénic / Grand Scénic
1
2
2 10
2 11
