Thermo Top C
Heizgerät vormontieren

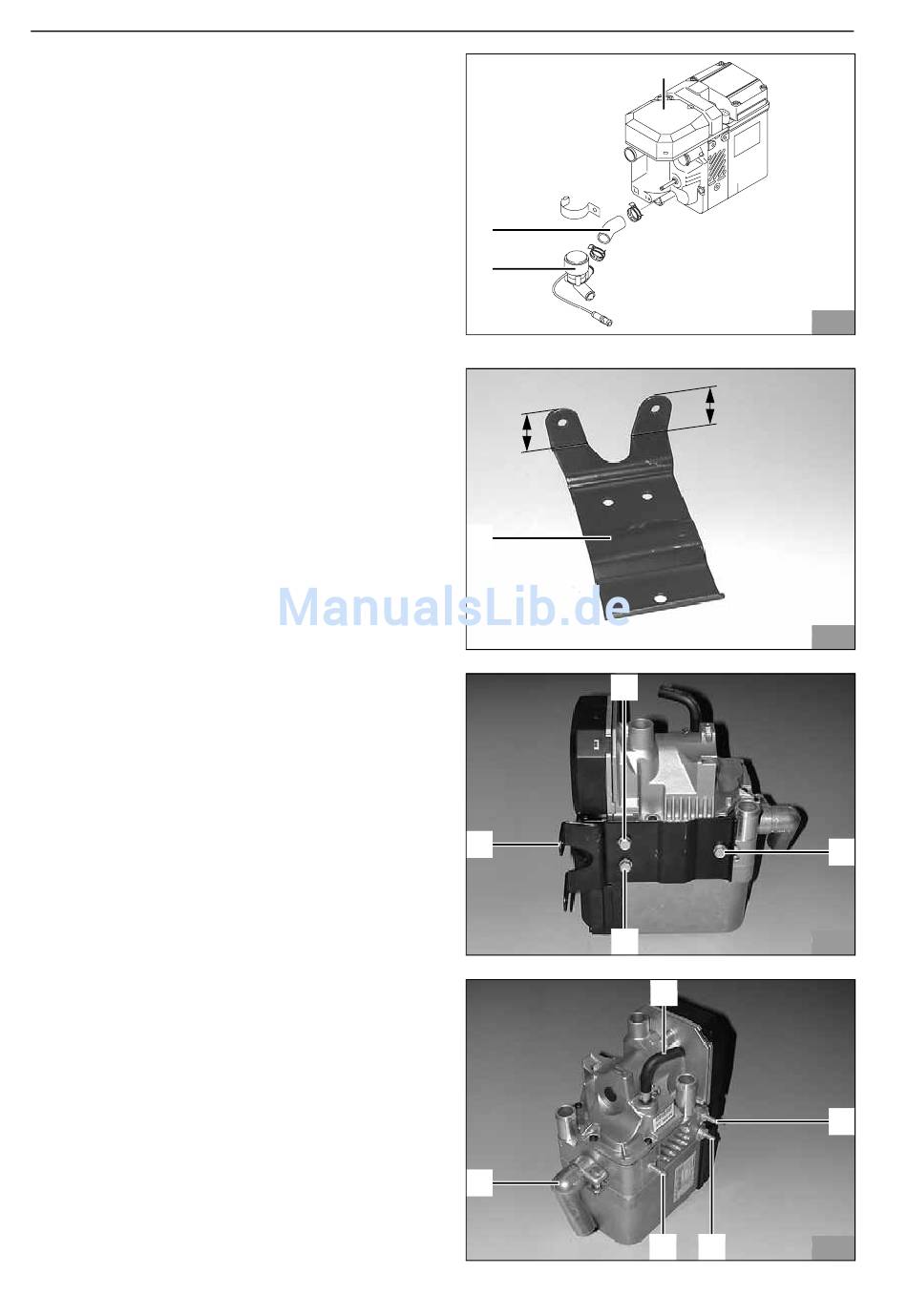

- Zentraldeckel (1) am Heizgerät abhebeln
- Steckverbindung der Umwälzpumpe trennen
- Umwälzpumpe (2) und Wasserschlauch (3) vom
Heizgerät abbauen
- Adapterkabelbaum der Umwälzpumpe am Heiz-
gerät (Steckverbindung
aufstecken und durch die Nut im Heizgerät verlegen
HINWEIS
Beim Aufstecken des Zentraldeckels (1) auf
Freigängigkeit des Adapterkabelbaums der
Umwälzpumpe achten!
- Zentraldeckel (1) wieder aufstecken
HINWEIS
Vor dem Bohren auf die Lochbilder des Halters (1)
achten!
- Zwei lange Laschen am Halter (1) gemäß Abbildung
absägen
- Verbleibende kurze Laschen gemäß Abbildung um
90° nach oben biegen
HINWEIS
Zur Befestigung des Halters am Heizgerät sind nur die
im Lieferumfang beiliegenden Spezialschrauben Typ
EJOT PT zu verwenden (Anzugsdrehmoment 10 Nm)!
- Modifizierten Halter (4) mit drei Ejotschraube (1, 2,
3) am Heizgerät befestigen
- Drei Ejotstehbolzen (2, 3, 4) in das Heizgerät ein-
schrauben
- Abgaswinkel (5) auf Stutzen des Heizgerät-Abga-
saustritts aufstecken, gemäß Abbildung ausrichten
und mit Schlauchklemme befestigen
- 90°-Formschlauch (1) auf Stutzen des Heizgerät-
Brennstoffeintritts aufstecken, gemäß Abbildung
ausrichten und mit Schlauchschelle befestigen
12
der Umwälzpumpe)
Scénic / Grand Scénic
3
2
30
1
1
4
3
5
1
2 22
30
2 23
2 24
1
4 3
2 25
2
2
