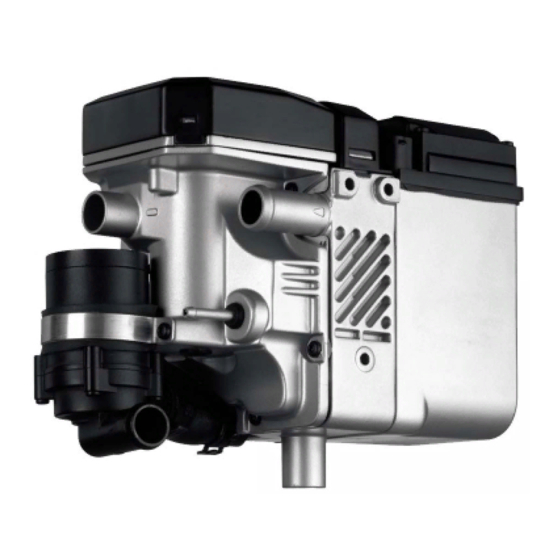

Webasto Thermo Top E Einbauanleitung
Toyota rav 4
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbauanleitung
Toyota RAV 4
Benzin
ab Modell 2006
Nur für Linkslenker
Klimaautomatik
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön-
nen schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei-
nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und
eine Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten
Sie alle Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau
durch ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1310907A
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Toyota RAV 4 Inhaltsverzeichnis Gültigkeit Heizgerät vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Brennstoffeinbindung Spezialwerkzeug Abgasanlage Erläuterungen zum Dokument Wassereinbindung Vorarbeiten Brennluft Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Bedienungshinweise für den Endkunden Einbindung Elektrik Schablone Lochband Schaltplan Klimaautomatik Schablone Tankentnehmer Gebläseansteuerung Klimaautomatik... -
Seite 3: Heizgerät / Einbaukit
Einbaukit Toyota RAV 4 Benzin 1310903A Für die jeweilige Fahrzeugklasse empfohlenes Heizgerät: Fahrzeug Heizgerät Kleinwagen Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort-... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Toyota RAV 4 Vorarbeiten ACHTUNG! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Luftfiltergehäusedeckel kpl. -
Seite 6: Elektrik Vorbereiten
Toyota RAV 4 Elektrik vorbereiten Kabelbaum entsprechend Bild vormontieren. 1 Sicherungshalter 2 Gebläserelais K3 Kabel- 3 Winkel baum Heiz- 4 Schraube M5/12, Scheibe, Bundmutter M5 gerät vorberei-... -
Seite 7: Einbindung Elektrik
Toyota RAV 4 Einbindung Elektrik Kabelbaumdurchführung Vorwahluhr 1 Gummitülle 1 Vorwahluhr Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen Schema Kabel- baumverle- gung Sicherungshalter, K3-Relais Option Sommer-/Winterschalter 1 Fahrzeugeigener Stehbolzen 1 Sommer-/Winterschalter, Bohrung Ø 12mm 2 Vormontierter Winkel, Karosseriescheibe, Bundmutter M6... -
Seite 8: Schaltplan Klimaautomatik
Toyota RAV 4 Webasto Toyota rt/ws Schaltplan Klimaauto- matik A/C R A/C V Bauteile Webasto Bauteile Toyota RAV 4 Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker HG A/C R Bedienteil (Integration weiß Control and Panel Sicherung neu 10A schwarz Assembly) Gebläserelais... -
Seite 9: Gebläseansteuerung Klimaautomatik
Toyota RAV 4 Gebläseansteuerung Klimaauto- matik Anschluß am 40-poligen Stecker 3 weiß E41 vom AC Verstärker 4 . Verbindungen gemäß Schaltplan herstellen. Anschluß 1 Ltg. rot von K3/87a Gebläse- 2 Ltg. ge von Sicherung ECU-IG motor 6 Ltg. sw von K3/30 5 Ltg. -
Seite 10: Option Telestart
Toyota RAV 4 Option Telestart 1 Empfänger, Halter 2 Schraube M5x12, Scheibe, Bundmutter 3 Schraube M5x12, Scheibe, Bundmutter Empfän- ger montie 1 Antenne Antenne montieren Temperatursensor nur bei HTM100 1 Temperatursensor, Kabelbinder 2 Fahrzeugeigener Kabelbaum hinter Hand- schuhfach unterhalb Luftführungskanal rechts Tempera- tursensor... -
Seite 11: Option Thermo Call
Toyota RAV 4 Option Thermo Call 1 Empfänger, Dual Lock selbstklebend (2x) Empfän- ger montie 1 Antenne Antenne montieren 1 Taster Taster montieren... -
Seite 12: Heizgerät Vorbereiten
Toyota RAV 4 Heizgerät vorbereiten a = 80mm b = 125mm Abschnitt X entsorgen Wasser- schläuche ablängen 2 Heizgerät 1 Federbandschelle Ø 27mm 3 Schlauchstück, Schlauchschelle Ø 10mm [2x], Mecanyl- Brennstoffleitung abgelängt auf 2500mm Heizgerät vormontie- 1 Abgasleitung a =630mm 2 Abgasendstück b = 285mm Abschnitt X entsorgen... - Seite 13 Toyota RAV 4 Ejotschrauben, Anzugsdrehmoment 10 Nm! Zwischen Halter und Heizgerät Scheiben ge- mäß Bild 4 Heizgerät 1 Ejotschraube, Unterlegscheibe 2 Ejotschraube, Unterlegscheibe 4 Ejotschraube, Unterlegscheibe [3x] Halter vor- montieren 1 Abgasleitung 2 Heizgerät, Halter Abgaslei- tung vor- montieren 1 Abgasleitung 5 Schlauchklemme 2 Lochband 3 Schraube M6x12, Federring, Bolzensiche-...
-
Seite 14: Einbauort Vorbereiten
Toyota RAV 4 Einbauort vorbereiten 1 Fahrzeugeigene Mutter entfernen 2 Fahrzeugeigene Mutter entfernen, wird wieder verwendet 3 Halteclip entfernen Lochband entprechend Schablone bohren und biegen! 1 Lochband 1 Distanzmutter M6x30, Halteschelle, Fahr- zeugeigener Stehbolzen 2 Lochband, Halteschelle, Fahrzeugeigener Stehbolzen, Fahrzeugeigene Bundmutter 3 Distanzmutter M6x30, gummierte Rohr- schelle Ø15mm, fahrzeugeigene Leitung Einbauort... -
Seite 15: Heizgerät Einbauen
Toyota RAV 4 Heizgerät einbauen 1 Vormontiertes Heizgerät 2 Schraube M6x12, Federring, Distanzmut- ter M 6x30 vormontiert Heizgerät montieren 1 Heizgerät 2 Schraube M6x20, Bundmutter M6, Loch- blech vormontiert Heizgerät montieren Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! Alle Schraubverbindungen festziehen! 1 Vormontierte Schraube M6x12 2 Vormontierte Distanzmutter M6x30, gum-... -
Seite 16: Brennstoffeinbindung
Toyota RAV 4 Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 17 Toyota RAV 4 Schlauchbogen in Position 2 bohren (Ø 3mm) 1 Formschlauch 2 Bohrung Ø3-4mm Brennstoff entnahme vorberei- Schlauchbogen Tankbelüftung wieder mon- tieren! 1 Rohrleitung Tankbelüftung 2 90° Schlauchbogen Tankbelüftung 3 Kraftstofftank Brennstoff entnahme vorberei- 1 Tankentnehmer 400mm Tankent- nehmer ab längen Tankentnehmer gemäß...
- Seite 18 Toyota RAV 4 Tankbelüftungsleitung gemäß Bild montieren, Kennzeichnung X beachten! 1 Tankbelüftungsleitung 2 Fahrzeugeigene Federbandschelle 3 Tankentnehmer Tankent- nehmer vormontie- 1 Kraftstofftank 2 Tankentnehmer, Belüftungsleitung 3 Schlauchschelle Ø 16-24mm Brennstoff entnehmer einsetzen Tankentnehmer gemäß Bild formen! 1 Schlauchstück Tankbelüftung im Tank 2 Brennstoffentnehmer 3 Kraftstofftank Brennstoff...
- Seite 19 Toyota RAV 4 Abschnitt X entsorgen 1 Formschlauch Form- schlauch Tankbelüf- tung vor- bereiten 1 Formschlauch Tankbelüftung 2 Schlauchschelle Ø 16-24mm 3 Rohrleitung Tankbelüftung Montage Tankbelüf- tungslei- tung Kraftstofftank nach Herstellerangabe montie- ren! Vormontierten Formschlauch Tankbelüftung mit Stutzen Tankentnehmer verbinden! 4 Kraftstofftank 1 Formschlauch Tankbelüftung Montage...
-
Seite 20: Toyota Rav
Toyota RAV 4 Beiliegendes Wellrohr auf Mecanyl-Brenn- stoffleitung aufschieben und mit dem Kabel- strang für die Dosierpumpe entlang den fahrzeugeigenen Kraftstoffleitungen zum Fahrzeugunterboden verlegen! 1 Heizgerät Anschluß 2 Vormonierte Mecanyl-Brennstoffleitung am Heizge- 3 Wellrohr rät Lochband gemäß biegen und bohren! 1 Lochblech 2 Bohrung Ø... - Seite 21 Toyota RAV 4 Brennstoffleitung vom Heizgerät an Drucksei- te der Dosierpumpe [Seite mit Stecker]. Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Dosierpumpe 2 Schlauchstück, Schlauchschelle Ø 10mm Anschluß [2x] an Dosier- 3 Stecker, Kabelstrang Dosierpumpe pumpe 4 Wellrohr, Mecanyl-Brennstoffleitung, Ka- belstrang Dosierpumpe...
-
Seite 22: Abgasanlage
Toyota RAV 4 Abgasanlage Distanzgummi rot (2x) gemäß Bild aufschie- ben! 1 Distanzgummi rot 2 Abgasleitung vormontiert vom Heizgerät Abgaslei- 2 Distanzgummi rot tung mon- tieren Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 6 Abgasleitung 3 Abgasschalldämpfer 3 Schlauchklemme 4 Winkel Schall- 2 Schraube M6X20, Bundmutter M6 dämpfer... -
Seite 23: Wassereinbindung
Toyota RAV 4 Wassereinbindung ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Ka- belbindern! Schlauch- und Federbandschellen so positionieren, dass kein anderer Schlauch beschä- digt werden kann! Die Einbindung erfolgt „Inline“... - Seite 24 Toyota RAV 4 1 Schlauch Motorausgang Trennstelle Wasserschläuche vor dem Verbinden mit Kühlmittel befüllen! 1 Schlauchstück Wärmetauschereingang 2 Schlauchstück Motorausgang 3 Profilgummi schwarz Verlegung im Motor- raum Abstandshalter gemäß Bild einsetzen! 1 Abstandshalter Abstands- halter ein- setzen...
-
Seite 25: Brennluft
Toyota RAV 4 Brennluft Perforierte Bohrung im Deckel Heizgerät durchstoßen, Clipkabelbinder einsetzen 5 Heizgerät 3 Brennluftansaugleitung 4 Schlauchschelle Ø 27mm Ansauglei- 2 Clipkabelbinder tung mon- tieren 1 Brennluftansaugschalldämpfer 2 Halteclip in Bohrung Halter Schall- dämpfer montieren... -
Seite 26: Abschließende Arbeiten
- Aufklebeschild „Standheizung vor dem Tanken abschalten“ an der B-Säule links anbringen Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 02/06 Druck: Steffen... -
Seite 27: Bedienungshinweise Für Den Endkunden
Toyota RAV 4 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: 1 Temperatur auf „HI“ 2 Luftaustritt auf Frontscheibe, AC aus 3 Gebläse auf Stufe „2“max. „3“ Für Fahr- zeuge mit Klimaauto- matik... -
Seite 28: Schablone Lochband
Toyota RAV 4 Schablone Lochband Bohrung Ø 90°Biegung 90°Biegung 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm... -
Seite 29: Schablone Tankentnehmer
Toyota RAV 4 Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm...
