Gebläseansteuerung Klimaautomatik - Webasto Thermo Top E Einbauanleitung

Scénic / Grand Scénic

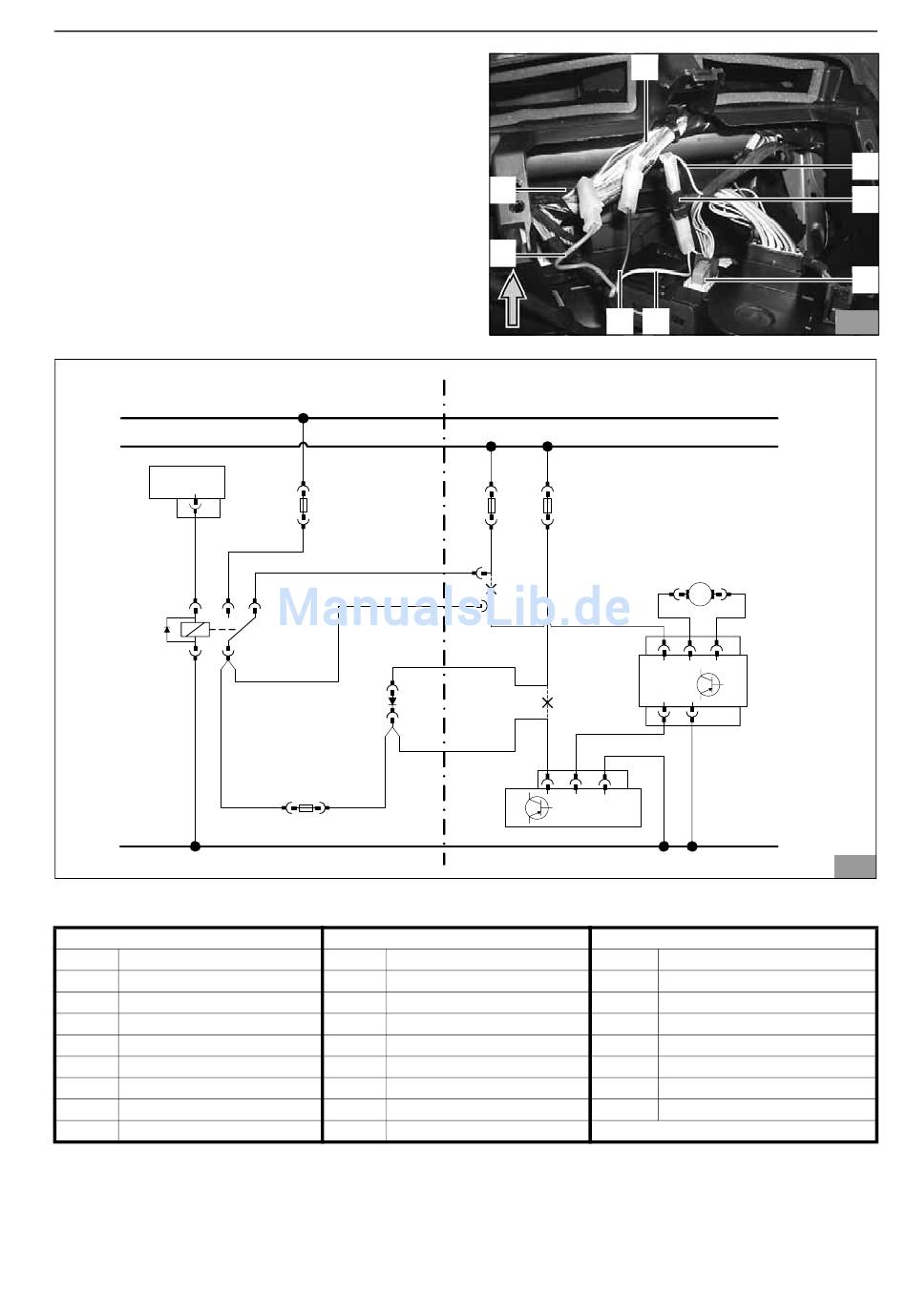

Gebläseansteuerung Klimaautomatik
Verbindungen gemäß Schaltplan herstellen.
Die Durchflussrichtung der Diode (2) geht in Richtung
Stecker A (4)!
- Ltg. ge (2) 50 mm vor dem Stecker A/10 (4) trennen
- Ltg. ge vom Stecker A (4) zusammen mit Ltg. gn/ws
(5) von K3/30 in Flachstecker eincrimpen und mit
Gehäuse versehen
- Leitung ge (2) in Flachsteckhülse eincrimpen und
mit Gehäuse versehen
- Ltg. ge/br (1, 8) von Sicherung F1 trennen
- Ltg. ge/br (8) mit Ltg. rt zu K3/87a (7) verbinden
- Ltg. ge/br (1) mit Ltg. sw von K3/30 (6) verbinden
Webasto
HG
4
X1
gn/
ws
86
85
br
Legende zu Bild 9:
Bauteile Webasto
HG Heizgerät TT-C/E
X1 6-poliger Stecker
F3 Gebläsesicherung 25A
F4 Zusatzsicherung 1A
K3 Gebläserelais
D1 Diode 1A
F3
rt/ws
rt
sw
87 87a
K3
30
F4
gn/ws gn/ws
Bauteile Renault
GM Gebläsemotor
F1 Sicherung 30A
F2 Sicherung 15A
KB Klimabedienteil
GRr Gebläseregler
St A 12-poliger Stecker blau
8
7
Renault
F1 F2
ge/
br
ge
D1
ge
St A
10
Thermo Top C
1
6 5
GM
M
ge/br
1 3
4
GRr
5 2
2 6
KB
Farben und Symbole
rt rot
ws weiß
sw schwarz
br braun
gn grün
ge gelb
X Trennstelle
Kabelfarben können variieren!
2
3
4
2 8
30
15
31
9
7
