Webasto Thermo Top E Einbauanleitung Seite 25

Scénic / Grand Scénic
- Beiliegenden Flechtschutzschlauch
Schlauch A aufschieben
- Schlauch A auf Verbindungsrohr 18 x 20 mm (2,
56/1) von 180°-Formschlauch vom Motor-Wasser-
austritt aufstecken
befestigen
- Flechtschutzschlauch
positionieren
- Wasserschläuche mit Abstandhaltern und Kabel-
bindern befestigen
Wasserschläuche ablängen und
vorbereiten für Fahrzeuge mit
1.4 l Benzinmotor

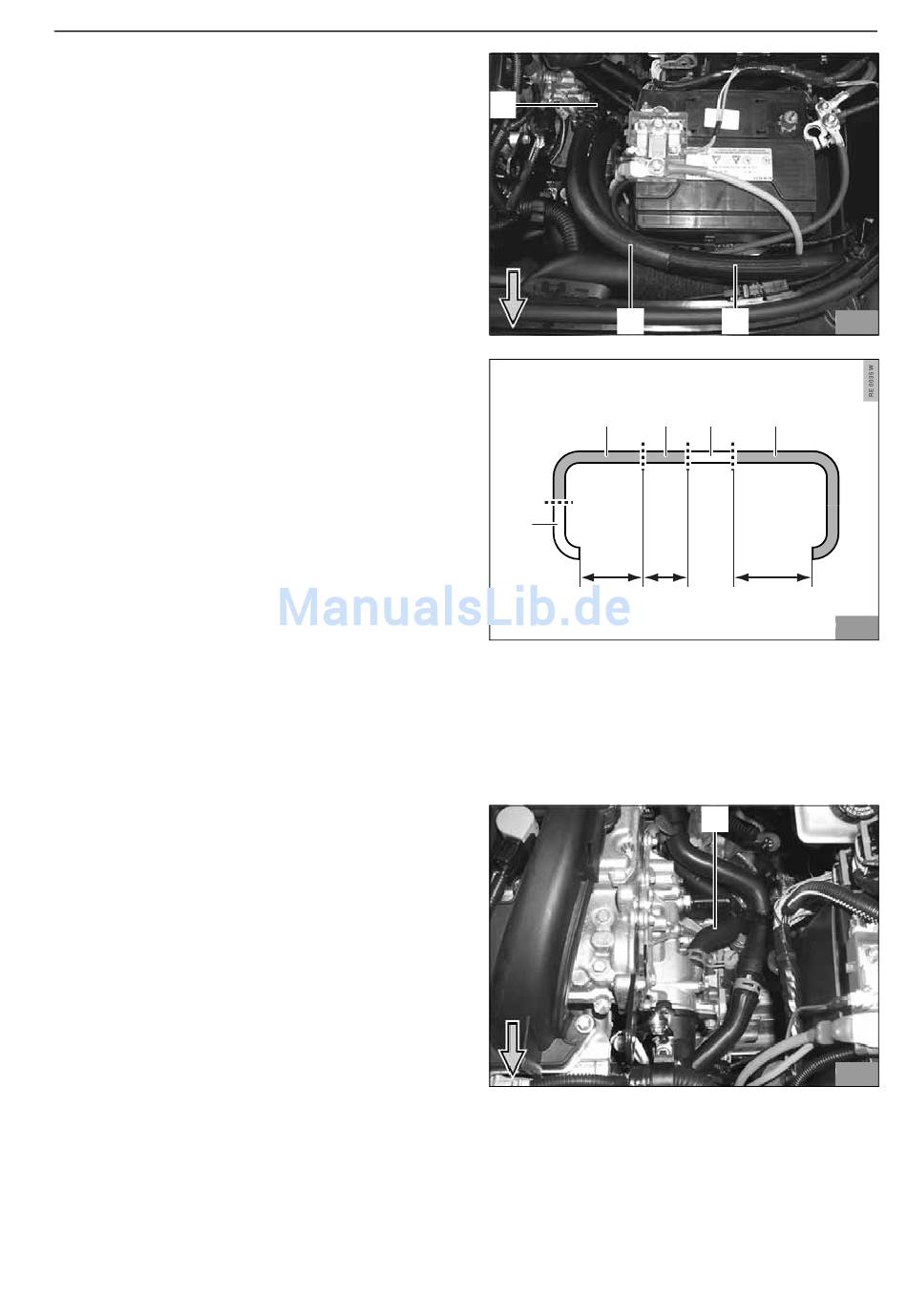

Von dem im Lieferumfang beiliegendem Wasser-
schlauch drei Schlauchstücke gemäß Abbildung
ablängen:
Schlauch A
- 650 mm mit 90°-Bogen (von Motor-Wasseraustritt
zu Umwälzpumpe-Wassereintritt)
Schlauch B
- 420 mm gerade (von Umwälzpumpe-Wasseraustritt
zu Heizgerät-Wassereintritt)
Schlauch C
- 730 mm mit 180°-Bogen (von Heizgerät-Wasser-
austritt zu Wärmetauscher-Wassereintritt)
Abschnitte a
- Werden nicht benötigt
Wasserschläuche verlegen für Fahrzeuge
mit 1.4 l Benzinmotor
- Fahrzeugeigenen Wasserschlauch (1) vom Motor-
Wasseraustritt zum Wärmetauscher-Wassereintritt
abklemmen und am Motor-Wasseraustritt abziehen
(1)
und mit Schlauchschelle
(1) gemäß Abbildung
auf
2
A
a
650
Thermo Top C
A 1
B a C
420
730
1
2 59
2 60
2 61
25
