Scénic / Grand Scénic

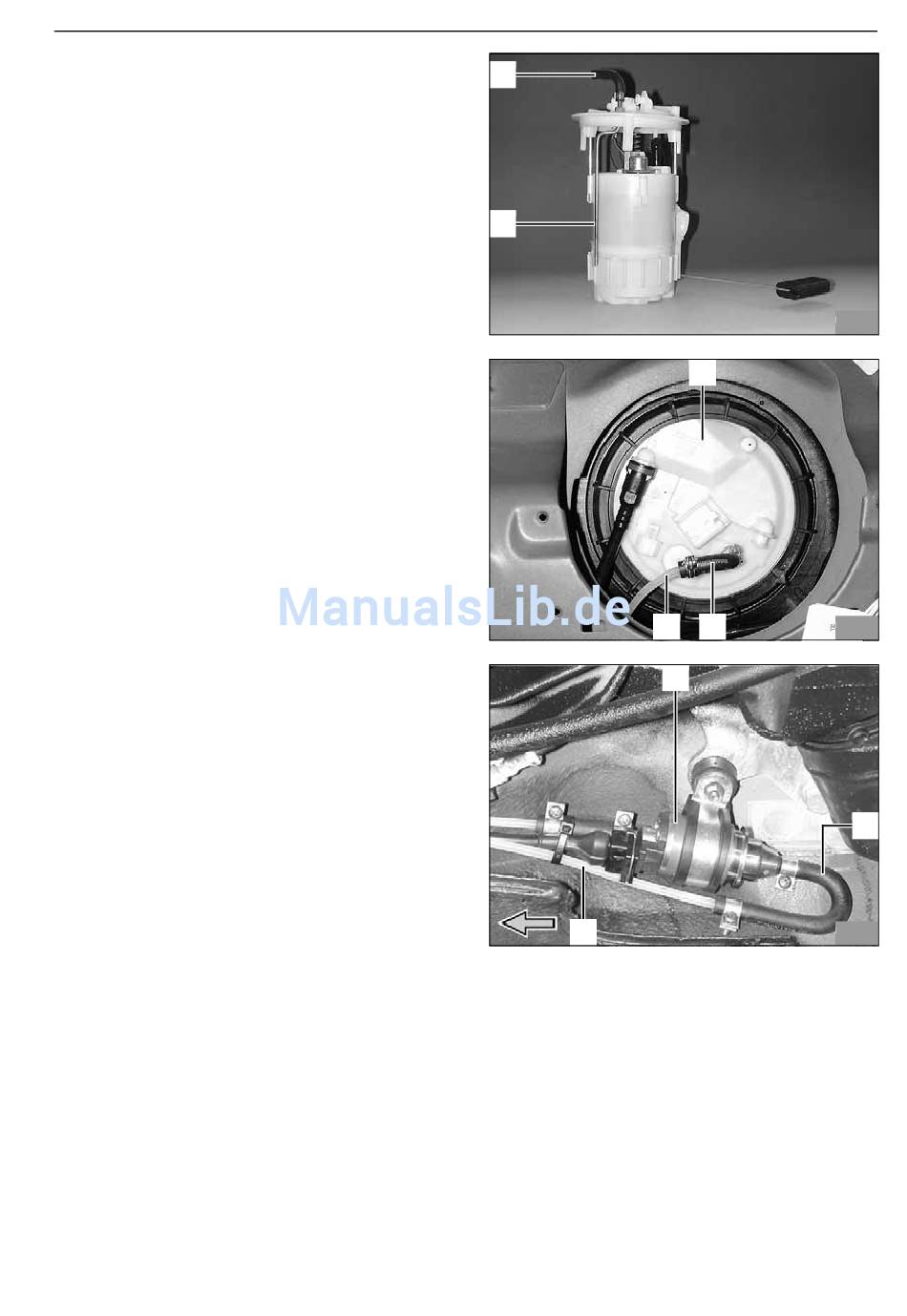

- Tankentnehmer (1) gemäß beiliegender Biege-
schablone 78 formen und ablängen
- Tankentnehmer (1) gemäß beiliegender „Einbau-
anweisung" in die Tankarmatur einsetzen
- Tankentnehmer (1) gemäß Abbildung und bei-
liegender Dichtung und Bundmutter ausrichten und
befestigen (Anzugsdrehmoment 5 Nm)
- Beiliegenden 90°-Formschlauch (2) auf der Seite mit
Innen-Ø 3,5 mm um 15 mm kürzen
- 90°-Formschlauch (2) (von Innen-Ø 3,5 mm auf
Innen-Ø 4,5 mm anwachsend) mit Seite vom Innen-
Ø 3,5 mm auf Tankentnehmer aufstecken, gemäß
Abbildung ausrichten und mit beiliegender Cail-
lauschelle Ø 9 mm befestigen
- Tankarmatur (1) nach Herstellerangaben wieder
einbauen
- Reststück Mecanyl-Brennstoffleitung (3) in 90°-
Formschlauch (2) einstecken und mit beiliegender
Caillauschelle befestigen
- Reststück
Mecanyl-Brennstoffleitung
Einbauort der Dosierpumpe verlegen
- Mecanyl-Brennstoffleitung (3) an der Dosierpumpe
(1) ablängen und unter Verwendung von 180°-Form-
schlauch (2) und Schlauchschellen Ø 10 mm an der
Saugseite der Dosierpumpe (1) (Seite ohne Steck-
er) anschließen
2
1
(3)
zum
Thermo Top C
1
3
2
1
3
2 40
2 41
2
2 42
19
