QR15 安装指南

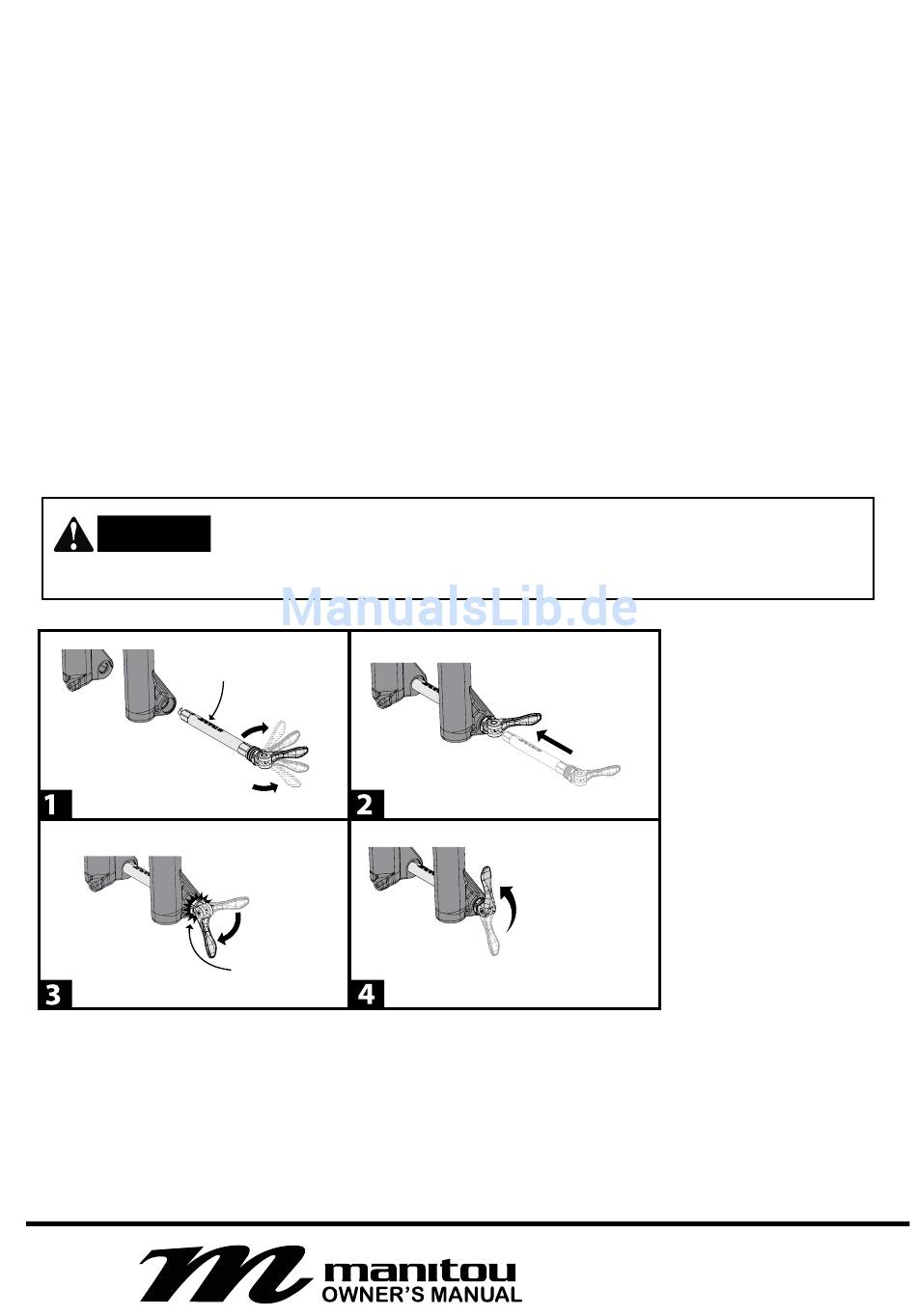

1. 将操纵杆滑入开口位置。您会看到操纵杆的一侧标有空心箭头。将插销与轴
上的箭头对齐。当它到达正确位置后，您会感到它卡入到位。
2. 将车轮装入悬架。将轴插入悬架的驱动侧后叉端。插入轴时，确保轴上的文
字或箭头朝上，插销保持垂直。轴杆将指向悬架前端。将轴插入通过铸体及
轮毂，直至停止（张力刻度盘的 O 形环应位于铸体埋头孔内） 。
3. 旋转轴杆 90 度，直至您感到它卡到位。
4. 向上掀起轴杆至封闭位置，以锁紧轴。如果感到需要很大的力度才能封闭轴
杆，通过调整器刻度盘调整张力。顺时针转动调整器刻度盘即可减少张力。
如果感到封闭轴杆时轴过于松动，可逆时针旋转刻度盘增加张力。
警 告
有关叉面肩盖的指示
70
若轴不能正确拉紧，轴杆未完全接合或轴杆位于上封闭位置以外的其他位置，
可能会导致轴脱开，从而造成人员重伤或死亡。
卡到位
3A) 顺时针
转动 90° 到位
3B) 设置张力
向上掀起
