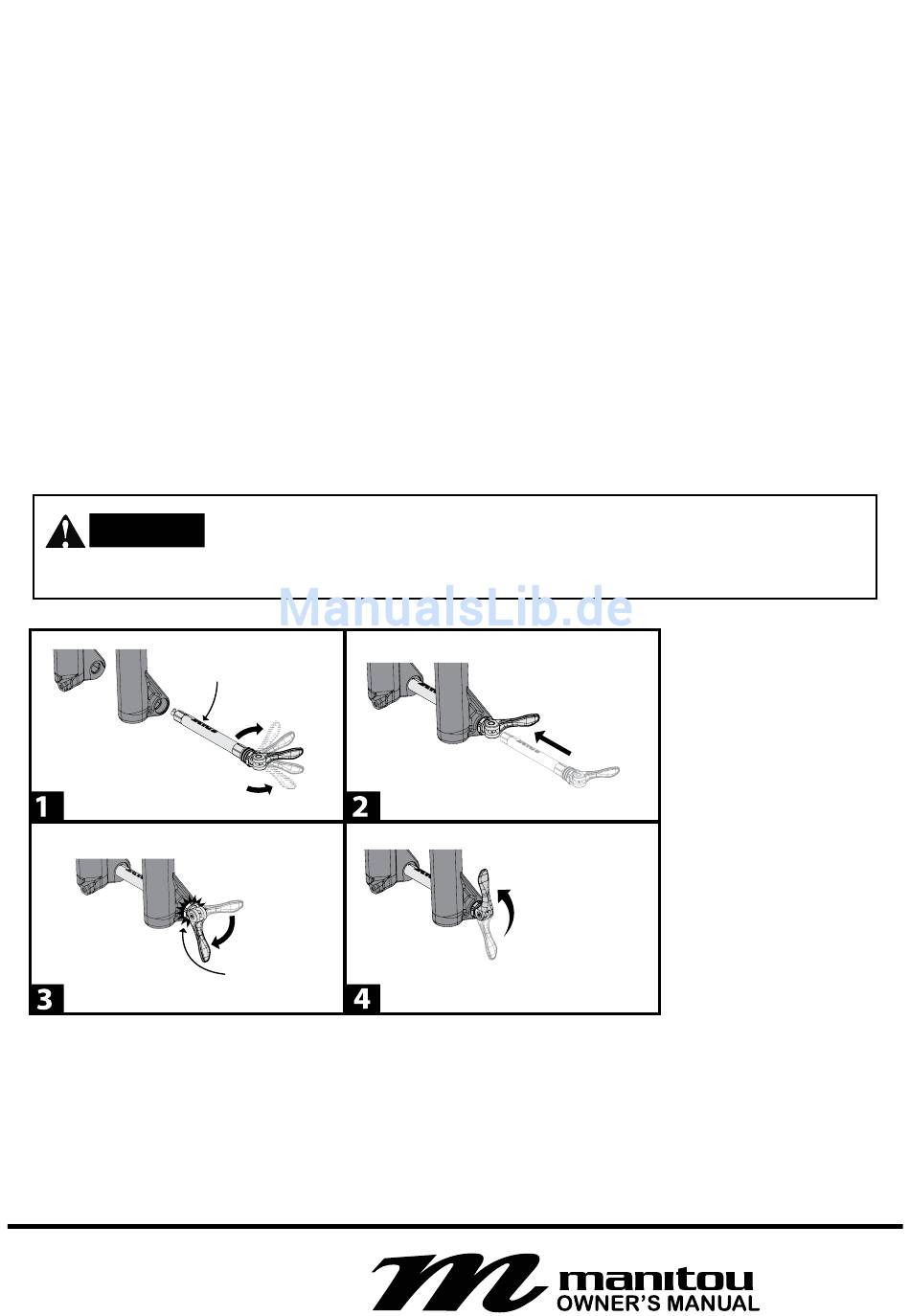

INSTRUÇÕES DE INSTALAÇÃO DE QR15
1. Coloque a alavanca na posição aberta. Verá uma seta aberta na lateral da
alavanca. Alinhe a cavilha cruzada com a seta no eixo. Quando a sentir
encaixar, está na posição correcta.
2. Coloque a roda na forquilha. Insira o eixo na ponteira do lado de tracção da
forquilha. Ao inserir o eixo, certifique-se de que a inscrição ou seta no eixo
está virada para cima e que a cavilha cruzada está na vertical. A alavanca
do eixo está a apontar em direcção à parte frontal da forquilha. Insira o eixo
através da secção fundida e do cubo até parar (o anel de vedação do tensor
deve estar no interior do furo oposto à secção fundida).
3. Rode a alavanca 90 graus para a direita até sentir encaixar.
4. Coloque a alavanca na posição fechada, bloqueando o eixo. Se sentir que
é necessária demasiada força para fechar a alavanca, ajuste a tensão com
indicador de ajuste. Ajuste ao rodar o indicador de ajuste para a direita para
reduzir a tensão. A rotação para a esquerda aumenta a tensão se o eixo
estiver demasiado solto ao fechar a alavanca.
AVISO
IINSTRUÇÕES SOBRE
A COROA DA FACE DA VARETA
UM EIXO COM A TENSÃO INCORRECTA, UMA ALAVANCA NÃO ENGATADA
POR COMPLETO OU UMA ALAVANCA NUMA POSIÇÃO QUE NÃO A
POSIÇÃO ASCENDENTE FECHADA PODE RESULTAR NA LIBERTAÇÃO DO
EIXO, POSSIVELMENTE PROVOCANDO LESÕES GRAVES OU MORTE.
ENCAIXAR
NA POSIÇÃO
3A) RODAR 90º
PARA A DIREITA
3B) AJUSTAR
A TENSÃO
VIRAR
PARA CIMA
