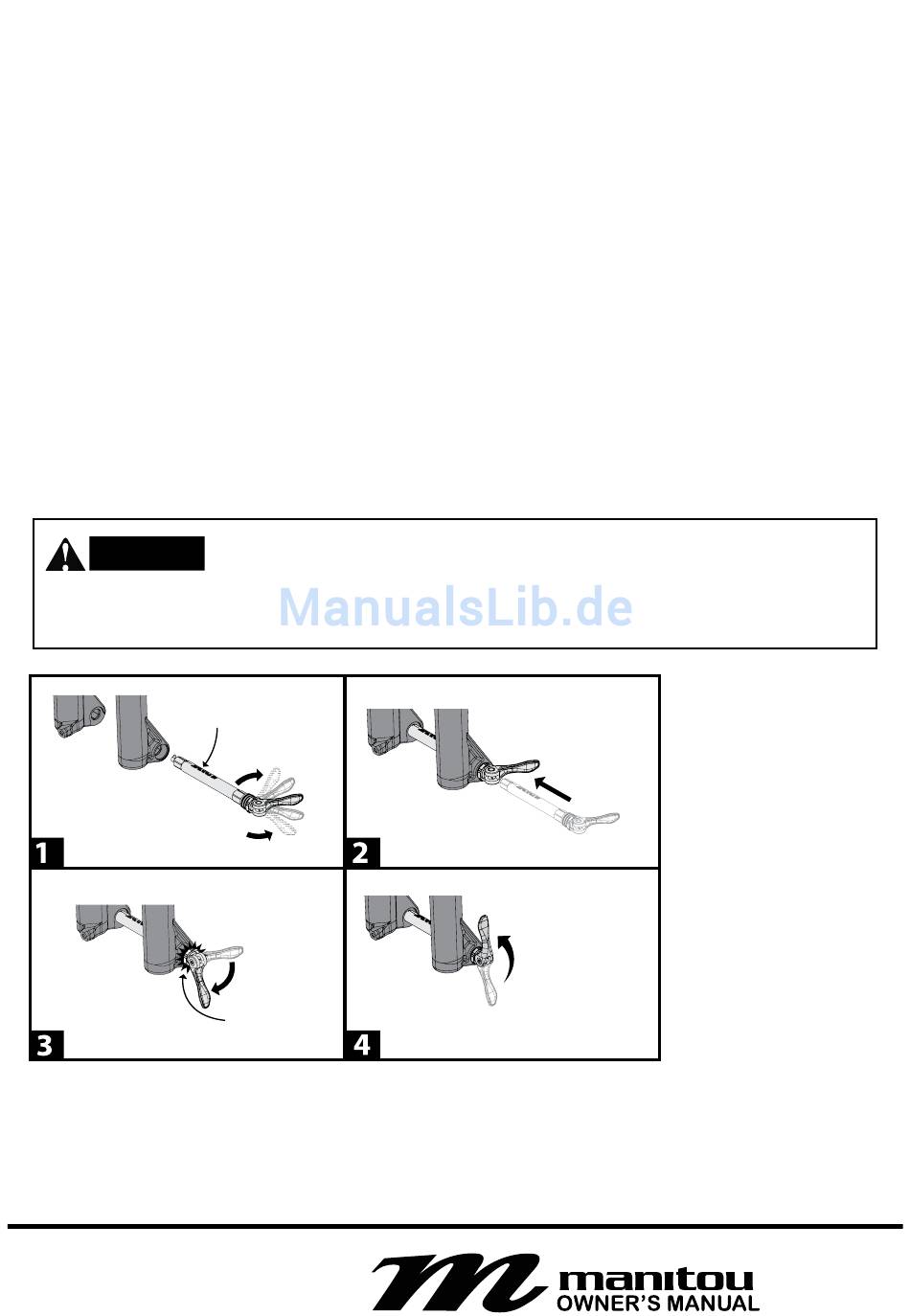

QR15-INSTALLATIE-INSTRUCTIES
1. Draai de hendel naar de geopende stand. U ziet een pijl voor openen aan de
zijkant van de hendel. Lijn de dwarspen uit met de pijl op de as. U voelt het op
de plaats klikken wanneer het in de juiste stand staat.
2. Plaats het wiel in de vork. Plaats de as in het pad aan de aandrijfzijde van de
vork. Bij het plaatsen van de as wilt u ervoor zorgen dat het opschrift of de pijl
op de as omhoog is gericht en dat de dwarspen verticaal staat. De hendel van
de as is naar buiten gericht richting de voorkant van de vork. Steek de as door
het gietwerk en de naaf totdat het stopt (de O-ring bij de spanningsknop moet
zich binnen de verzinkboor van het gietwerk bevinden).
3. Draai de hendel 90 graden met de klok mee totdat u deze op de plaats voelt klikken.
4. Draai de hendel omhoog tot de gesloten stand waardoor de as wordt
vergrendeld. Als het voelt alsof er teveel kracht nodig is om de hendel
te sluiten, stelt u de spanning af met de spanningsknop. Stel af door de
afstelknop met de klok mee te draaien om de spanning te verlagen. Door
rotatie tegen de klok in wordt de spanning verhoogd als de as te los aanvoelt
bij het sluiten van de hendel.
WAARSCHUWING
INSTRUCTIES VOOR
KROON VAN PENVLAK
EEN ONJUIST GESPANNEN AS, EEN HENDEL DIE NIET VOLLEDIG IS
GEKOPPELD OF EEN HENDEL DIE IN EEN ANDERE STAND STAAT
DAN DE OPWAARTSE GESLOTEN STAND, ZOU KUNNEN LEIDEN TOT
LOSKOPPELING VAN DE AS MET MOGELIJK ERNSTIG LETSEL OF DE
DOOD ALS GEVOLG.
KLIK
IN POSITIE
3A) 90° MET
DE KLOK
MEE DRAAIEN
3B) SPANNING
INSTELLEN
OMHOOG
DRAAIEN
