MONTAGEANLEITUNGEN QR15

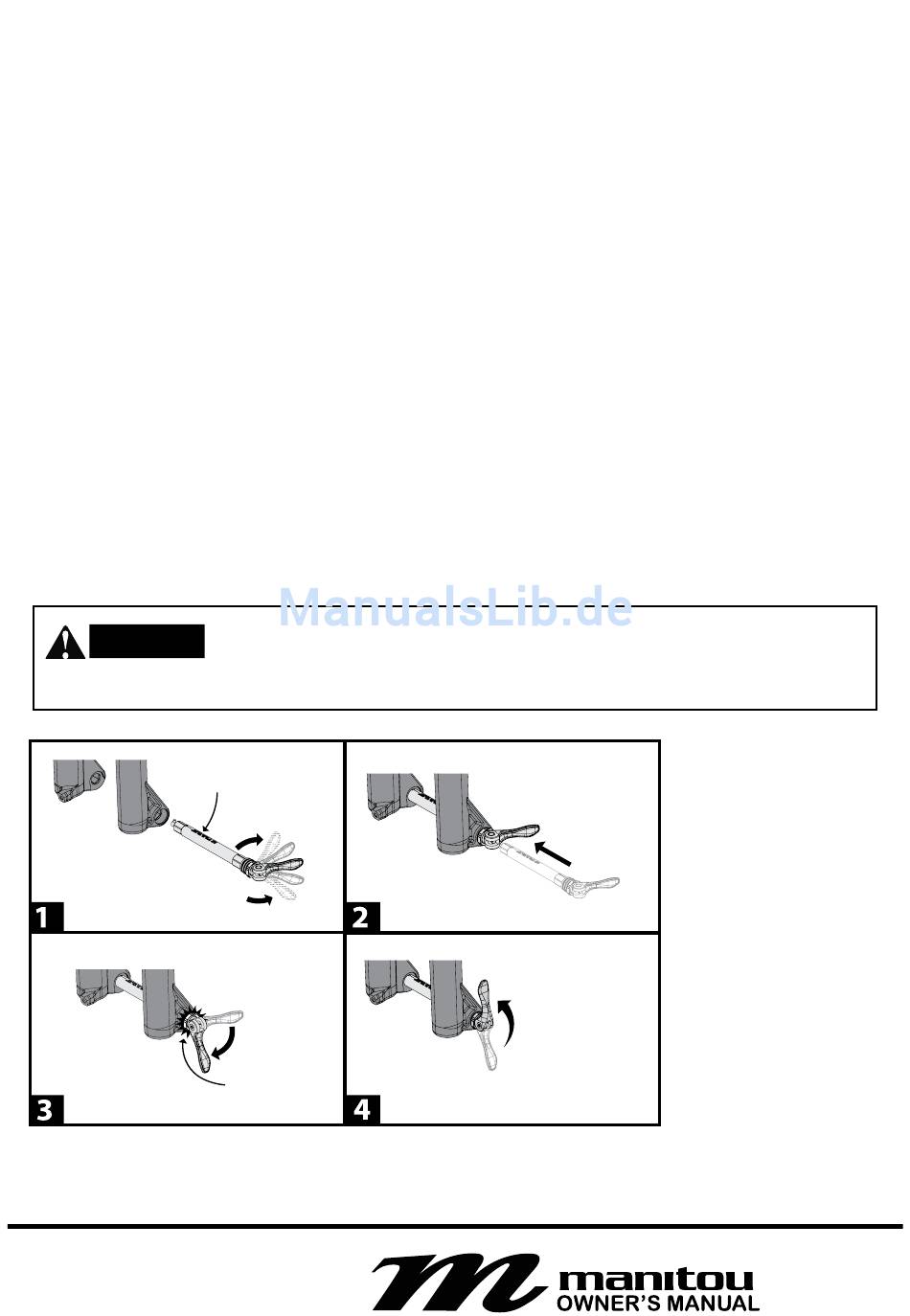

1. Legen Sie den Hebel in die offene Position um. Sie können einen offenen
Pfeil neben der Seite des Hebels sehen. Richten Sie den Querstift
gegenüber dem Pfeil auf der Achse aus. Sie werden merken, wie dieser in
seine Position klickt, sobald die korrekte Position erreicht ist.
2. Legen Sie das Rad in die Gabel. Führen Sie die Achse in das Ausfallende
der Antriebsseite der Gabel ein. Bitte stellen Sie bei der Einführung der
Gabel sicher, dass die Schrift bzw. der Pfeil auf der Achse nach oben zeigt
und der Querstift vertikal ist. Der Hebel der Achse zeigt nach außen in
Richtung der Stirnseite der Gabel. Führen Sie die Achse in das Gesenk und
die Nabe ein, bis diese stoppt (der O-Ring neben der Spanndrehscheibe
sollte innerhalb der Auslasssenkung liegen).
3. Drehen Sie den Hebel 90 Grad im Uhrzeigersinn, bis Sie merken, dass
dieser in seine Position klickt.
4. Legen Sie den Hebel auf die geschlossene Position um, um die Achse zu
sichern. Falls Sie meinen, dass die Schließung des Hebels zu viel Kraft
erfordert, stellen Sie die Spannung mit der Einstelldrehscheibe ein. Reduzieren
Sie die Spannung ein, indem Sie die Einstelldrehscheibe im Uhrzeigersinn
drehen. Durch Drehen gegen den Uhrzeigersinn wird die Spannung erhöht, falls
sich die Achsel bei Schließung des Hebels zu locker anfühlt.
WARNUNG
ANLEITUNGEN AUF
DER BOLZENSEITE DER KRONE
UNSACHGEMÄSS GESPANNTE ACHSEN, NICHT VOLLSTÄNDIG
EINGERASTETE HEBEL ODER EINE ANDERE POSITION DES HEBELS ALS
DIE NACH OBEN GESCHLOSSENE KANN ZU EINER LÖSUNG DER ACHSE
UND ZU SCHWERWIEGENDEN ODER TÖDLICHEN VERLETZUNGEN FÜHREN.
IN DIE POSITION
EINRASTEN LASSEN
3A) 90º IM
UHRZEIGERSINN
DREHEN
3B) SPANNUNG
EINSTELLEN
NACH OBEN
UMLEGEN
