BANDENSPELING
Voordat u uw fiets voor de eerste keer gebruikt en na het verwisselen van de
banden, moet u de juiste bandenspeling controleren. U moet de breedte van de
banden en de boogspeling van de banden meten. Hieronder staat een diagram om
u te helpen bij het controleren van de juiste bandenspeling.
WAARSCHUWING
Maximum
banddiameter
TABEL 1 - BANDENSPELING
VORKMODEL
R7 PRO, R7 MRD, M30
CIRCUS SPORT, EXPERT, COMP
MINUTE/MARVEL-VORKEN VAN 26"
MATCH-VORKEN VAN 26"
MINUTE-VORKEN VAN 29"
MARVEL-VORKEN VAN 29"
MATCH-VORKEN VAN 29"
MINUTE-VORKEN VAN 27,5"
MARVEL-VORKEN VAN 27,5"
MATTOC
MAGNUM
46
HET NIET OPVOLGEN VAN DE RICHTLIJNEN VOOR BANDENSPELING
ZOU ERTOE KUNNEN LEIDEN DAT DE BAND DE KROON RAAKT MET
MOGELIJK ERNSTIG LETSEL OF DE DOOD TOT GEVOLG.
boogspeling

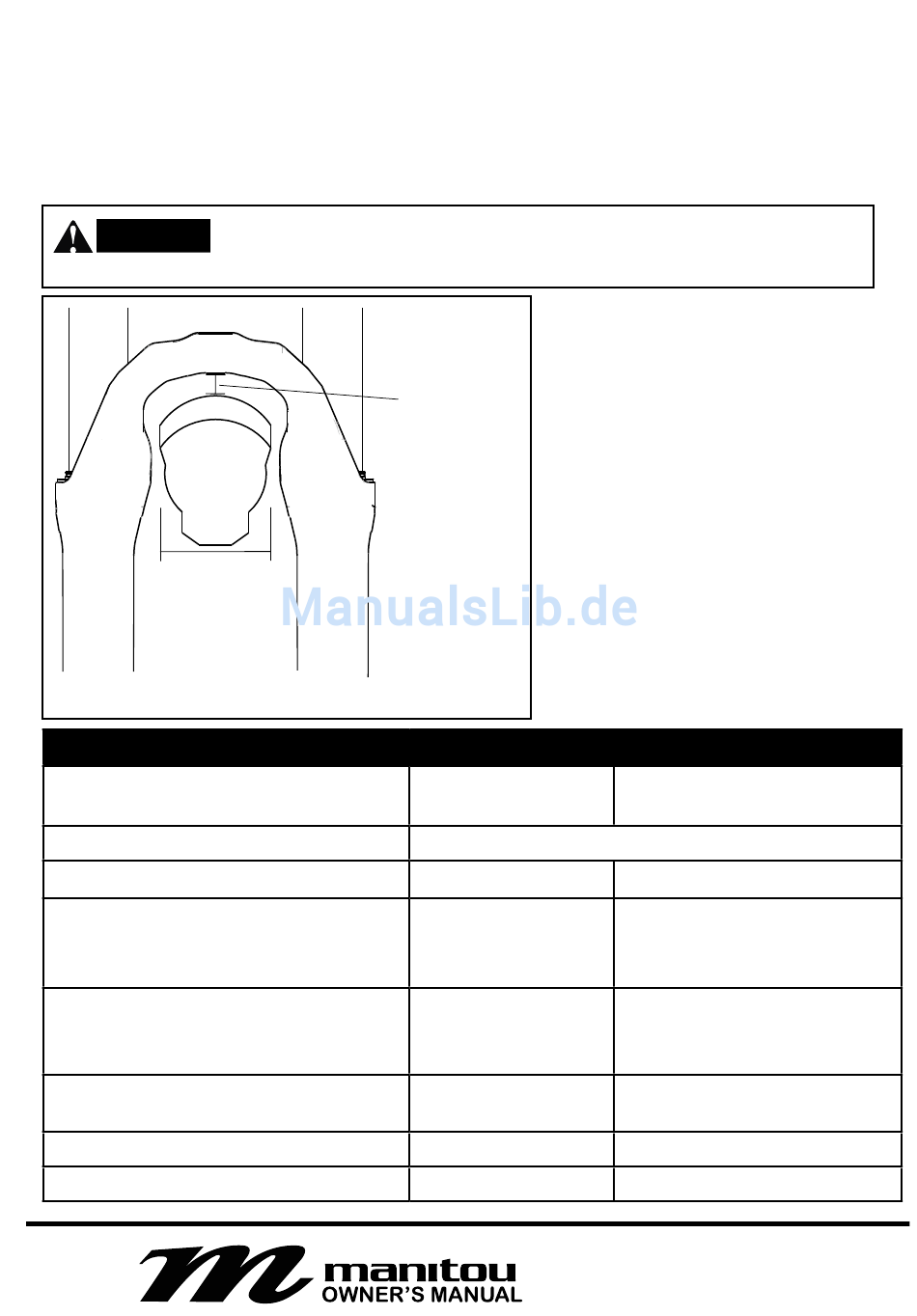

AFB. A
Zie het diagram hieronder
voor specifieke afmetingen
voor uw vorkmodel.
Minimum
MINIMUMBOOG
SPELING
(ZIE AFBEELDING A)
10 mm
9,5 mm
12,0 mm
12,0 mm
12,0 mm
12,0 mm
MAXIMUM
BREEDTE VAN DE BANDEN
60 mm
63 mm
63 mm
65 mm
68 mm
87 mm
