INSTRUCCIONES DE INSTALACIÓN DE QR15

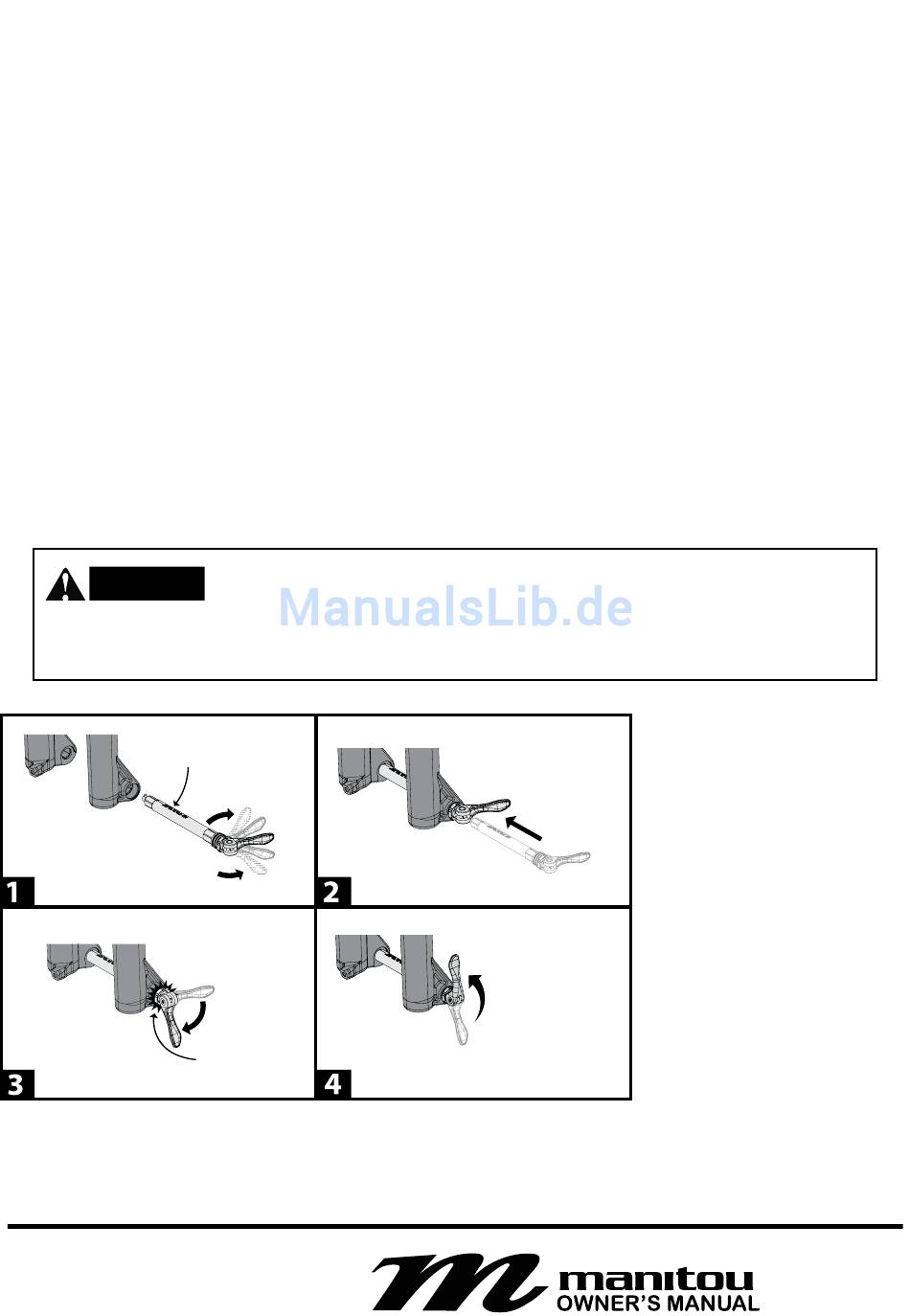

1. Deslice la palanca a la posición abierta. Observará una flecha para abrir en
el lado de la palanca. Alinee el pasador transversal con la flecha en el eje.
Sentirá que hace clic en su lugar cuando está en la posición correcta.
2. Coloque la rueda en la horquilla. Inserte el eje en la puntera del lado de
accionamiento de la horquilla. Al momento de insertar el eje, asegúrese
de que la marca o la flecha en el eje esté boca arriba y que el pasador
transversal esté en posición vertical. La palanca del eje apuntará hacia el
frente de la horquilla. Inserte el eje a través de la parte forjada y el cubo
hasta que tope (la junta tórica junto al dial de tensión debe estar dentro del
orificio escariado de la parte forjada).
3. Gire la palanca 90 grados en sentido del reloj hasta que sienta que hace clic
en su lugar.
4. Levante la palanca a la posición cerrada que bloquea del eje. Si se siente
que requiere demasiada fuerza para cerrar la palanca, ajuste la tensión
con el dial ajustador. Ajuste girando el dial ajustador en el sentido del reloj
para disminuir la tensión. La rotación en sentido contrarreloj incrementa la
tensión si el eje se siente demasiado flojo al momento de cerrar la palanca.
ADVERTENCIA
INSTRUCCIONES DE LA CORONA
CON LADO DE PASADOR
UN EJE TENSADO INCORRECTAMENTE, UNA PALANCA QUE NO
ENGANCHA TOTALMENTE O UNA PALANCA EN CUALQUIER OTRA
POSICIÓN DISTINTA A LA POSICIÓN CERRADA HACIA ARRIBA PUEDE
RESULTAR EN UN DESENGANCHE DEL EJE CON POSIBILIDAD DE
OCASIONAR LESIONES GRAVES O FATALES.
ENSAMBLE EN
SU POSICIÓN
3A) GIRE 90°
EN SENTIDO
DEL RELOJ
3B) AJUSTE
LA TENSIÓN
VOLTEE
HACIA ARRIBA
