QR15 INSTRUCTIONS D'INSTALLATION

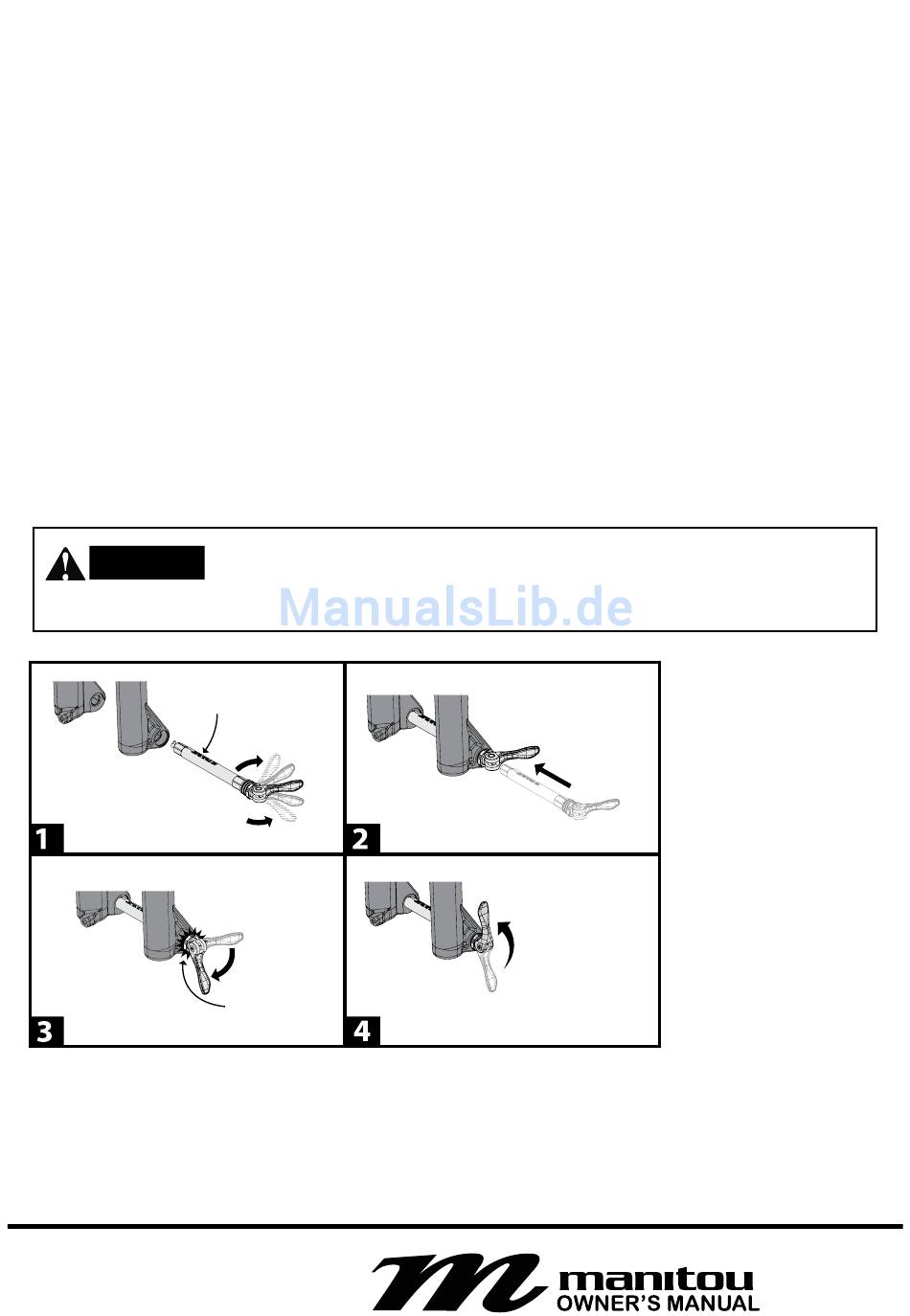

1. Faire pivoter le levier en position ouverte. Vous verrez une flèche ouverte
sur le côté du levier. Aligner la contre-goupille sur la flèche de l'essieu. Vous
ressentirez un déclic lorsqu'elle atteint la bonne position.
2. Placer la roue dans la fourche. Insérer l'essieu dans la patte latérale
d'entraînement de la fourche. En introduisant l'essieu, s'assurer que le repère ou
la flèche sur l'essieu est face vers le haut et que la contre-goupille est verticale.
Le levier de l'essieu pointera en direction de l'avant de la fourche. Insérer l'essieu
à travers le scellement et le moyeu jusqu'à ce qu'il s'arrête (le joint torique du
sélecteur de tension doit être à l'intérieur de l'alésage du scellement).
3. Tourner le levier de 90 degrés dans le sens horaire jusqu'à ce qu'il
s'enclique en place.
4. Retourner le levier en position fermée pour verrouiller l'essieu. S'il semble
qu'il faille trop de force pour fermer le levier, régler la tension avec la molette
de réglage. Régler en tournant la molette de réglage dans le sens horaire
pour diminuer la tension. Une rotation anti-horaire augmentera la tension si
l'essieu semble trop lâche lors de la fermeture du levier.
ADVERTISSEMENT
UN ESSIEU MAL TENDU, UN LEVIER INCOMPLÈTEMENT ENGAGÉ OU
UN LEVIER EN POSITION AUTRE QUE LA POSITION FERMÉE VERS
LE HAUT PEUT ENTRAÎNER LE DÉSENGAGEMENT DE L'ESSIEU ET
CAUSER DES BLESSURES GRAVES OU MORTELLES.
INSTRUCTIONS SUR
LA COURONNE AVANT
DE LA BROCHE
ENCLIQUER
EN POSITION
3A) TOURNER
À 90° DANS
LE SENS HORAIRE
3B) RÉGLER
LA TENSION
RABATTRE
VERS LE HAUT
