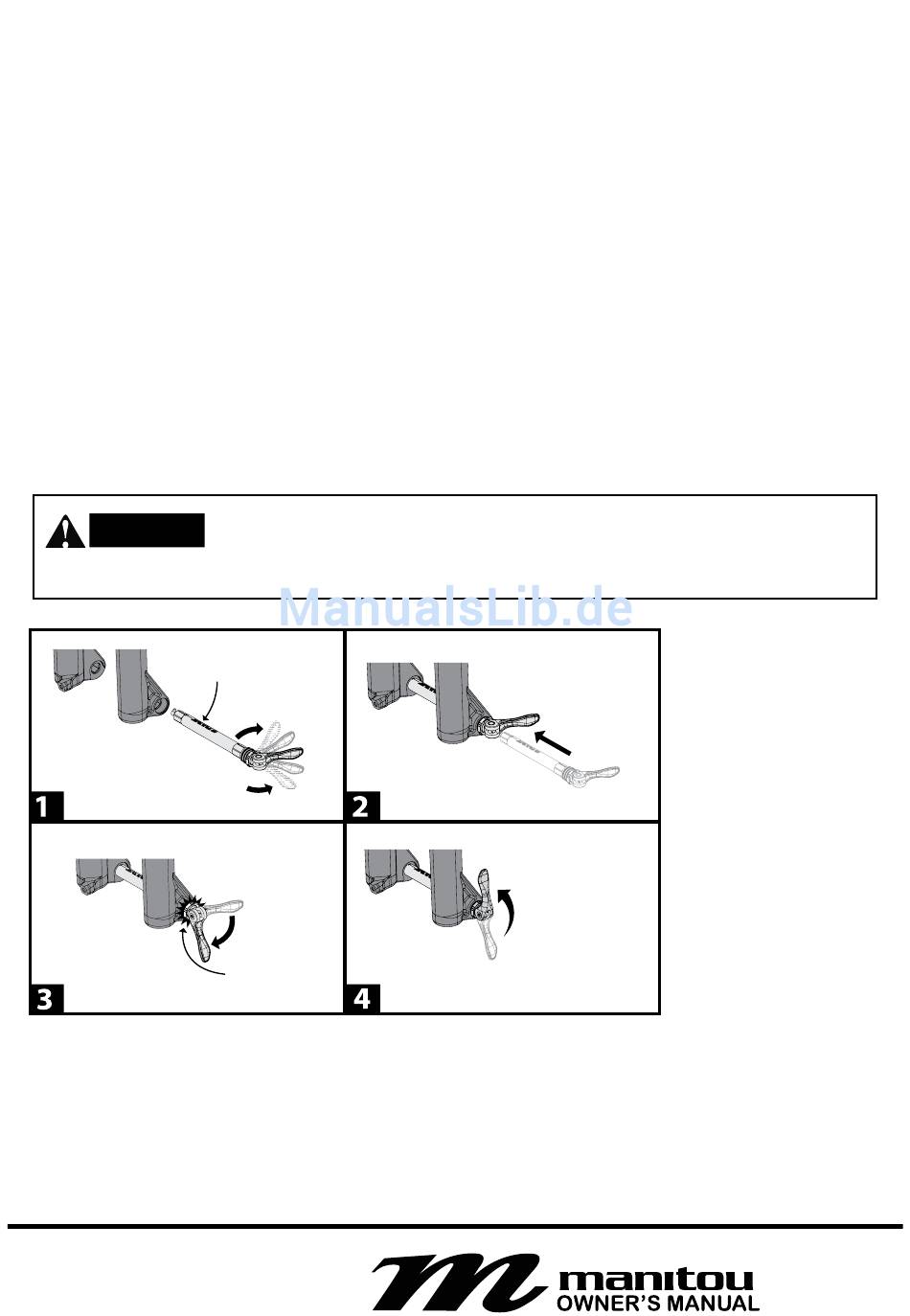

ISTRUZIONI DI INSTALLAZIONE DEL QR15
1. Aprire la leva. Al lato della leva è visibile una freccia di apertura. Allineare la spina
trasversale con la freccia sul perno. La posizione corretta è indicata da uno scatto.
2. Collocare la ruota nella forcella. Inserire il perno nell'inserto del lato di
azionamento della forcella. Durante l'inserimento del perno, assicurarsi che il
segno o la freccia sul perno sia rivolta verso l'alto e che la spina trasversale sia
verticale. La leva del perno sarà rivolta verso la parte anteriore della forcella.
Inserire il perno attraverso il cerchione e il mozzo finché non si arresta (l'O-ring
presso la ghiera di registro della tensione deve essere all'interno del controforo
del cerchione).
3. Ruotare la leva di 90 gradi in senso orario finché non scatta in posizione.
4. Sollevare la leva in posizione chiusa, bloccando il perno. Se sembra
necessaria una forza eccessiva per chiudere la leva, regolare la tensione con
la ghiera di registro. Regolare girando la ghiera di registro in senso orario per
ridurre la tensione. Una rotazione in senso antiorario aumenta la tensione se
il perno sembra troppo lento quando si chiude la leva.
AVVERTENZA
ISTRUZIONI SULLA PIASTRA
UN PERNO CON UNA TENSIONE ERRATA, UNA LEVA NON
COMPLETAMENTE CHIUSA O IN UNA POSIZIONE DIVERSA DALLA
POSIZIONE CHIUSA VERSO L'ALTO POTREBBE CAUSARE UN DISINNESTO
DEL PERNO, PROVOCANDO POTENZIALMENTE LESIONI GRAVI O MORTE.
DEL LATO PERNO
FARE SCATTARE
IN POSIZIONE
3A) RUOTARE
DI 90° IN SENSO
ORARIO
3B) IMPOSTARE
TENSIONE
RUOTARE
VERSO L'ALTO
