4.2
Integriertes Versorgungsnetzteil 100...240 V AC (option AM3)
Das integrierte Versorgungsnetzteil ermöglicht das Betreiben des Geräts mit 100...240 V AC (50/60
Hz).
Kunststoffgehäuse

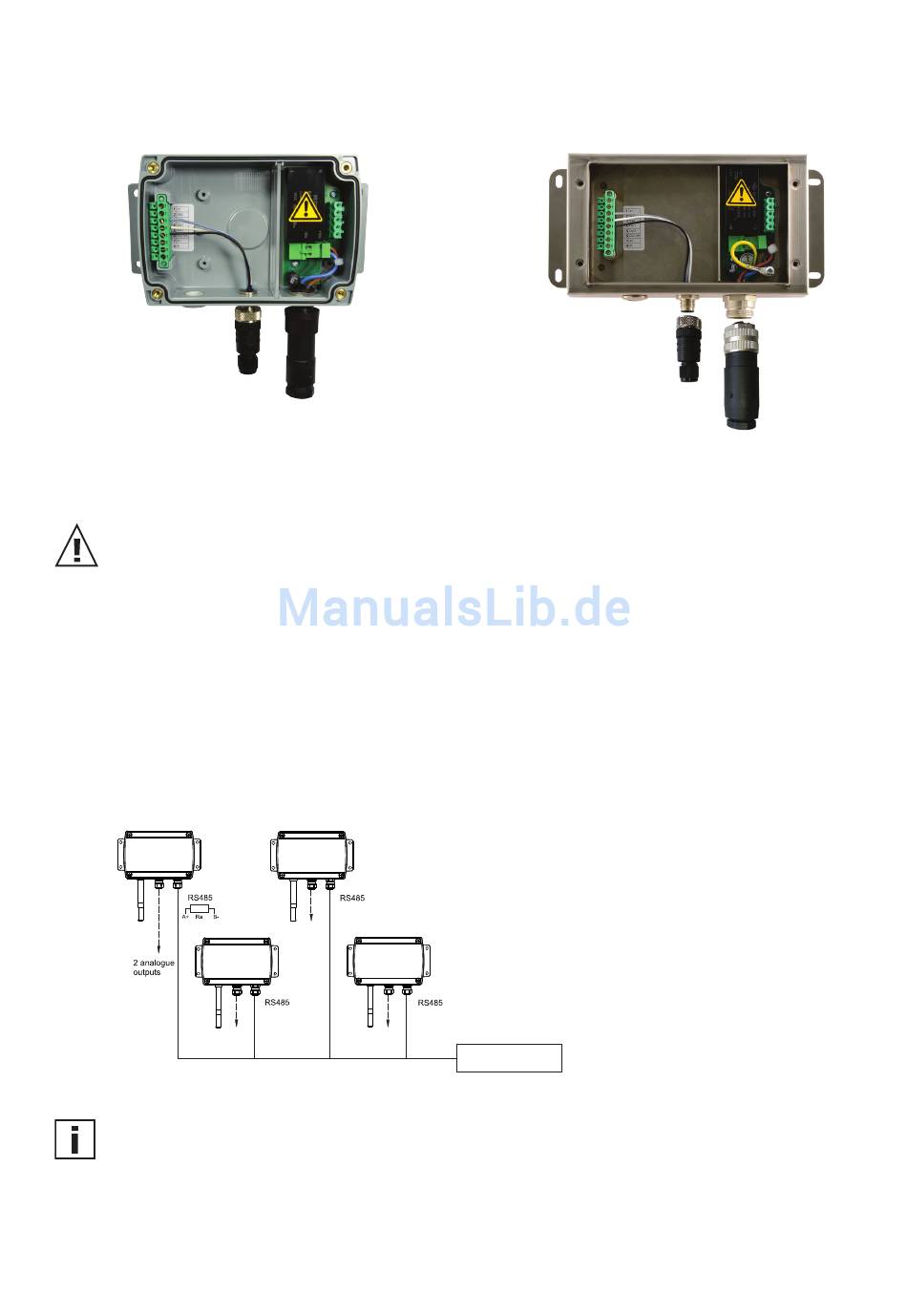

Abb. 19
Integriertes Versorgungsnetzteil (Option AM3)
Anschluss Belegung der Stecker bei Option AM3 siehe 3.2.2 Anschlussbelegung der Stecker
Der Schutz der Zuleitung gegen Überstrom und Kurzschluss muss auf einen Leiterquerschnitt von 0,8
mm² (AWG 18) (6A-Sicherung) ausgelegt sein.
Das Metallgehäuse muss während des Betriebes geerdet werden.
Nationale Installationsvorschriften sind zu beachten!
4.3
Modbus RtU Baustein (option J3)
Grundlagen zur Modbus-Protokoll-Einstellungen finden Sie in der Application Note AN0103
(www.epluse.com/EE310).
Bei der optionalen Modbus RTU Schnittstelle können bis zu 32 Sensoren (Slaves) am Bus
betrieben werden.
Slave n
(max. 32)
Slave 3
Abb. 20
Schema für 2-Draht RS485 Netzwerk
Um eine optimale Funktion des Netzwerks zu gewährleisten, müssen beide Enden des Netz-
werks mit einem Abschlusswiderstand (Ra) von 120 Ohm terminiert werden.
18
Slave 2
Slave 1
Edelstahlgehäuse
Modbus RTU Master
Bedienungsanleitung für EE310 Feuchte / Temperatur Transmitter
Optionen.
