4
optionale Module
4.1
Alarmausgänge - Relais Modul (option AM2)
Das Modul erlaubt die zusätzliche Alarmierung über zwei frei konfigurierbare Relaisausgänge.
Verschiedene Betriebsmodi wie Hysterese-, Fenster- und Fehler-Modus ermöglichen unterschiedliche
Alarmierungen.
Max. Schaltleistung:
Min. Schaltleistung:
Das Modul hat keine Schutzbeschaltung für Überstrom oder Kurzschluss.
NC
REL 2
C
NO
NC
REL 1
C
NO
Standard

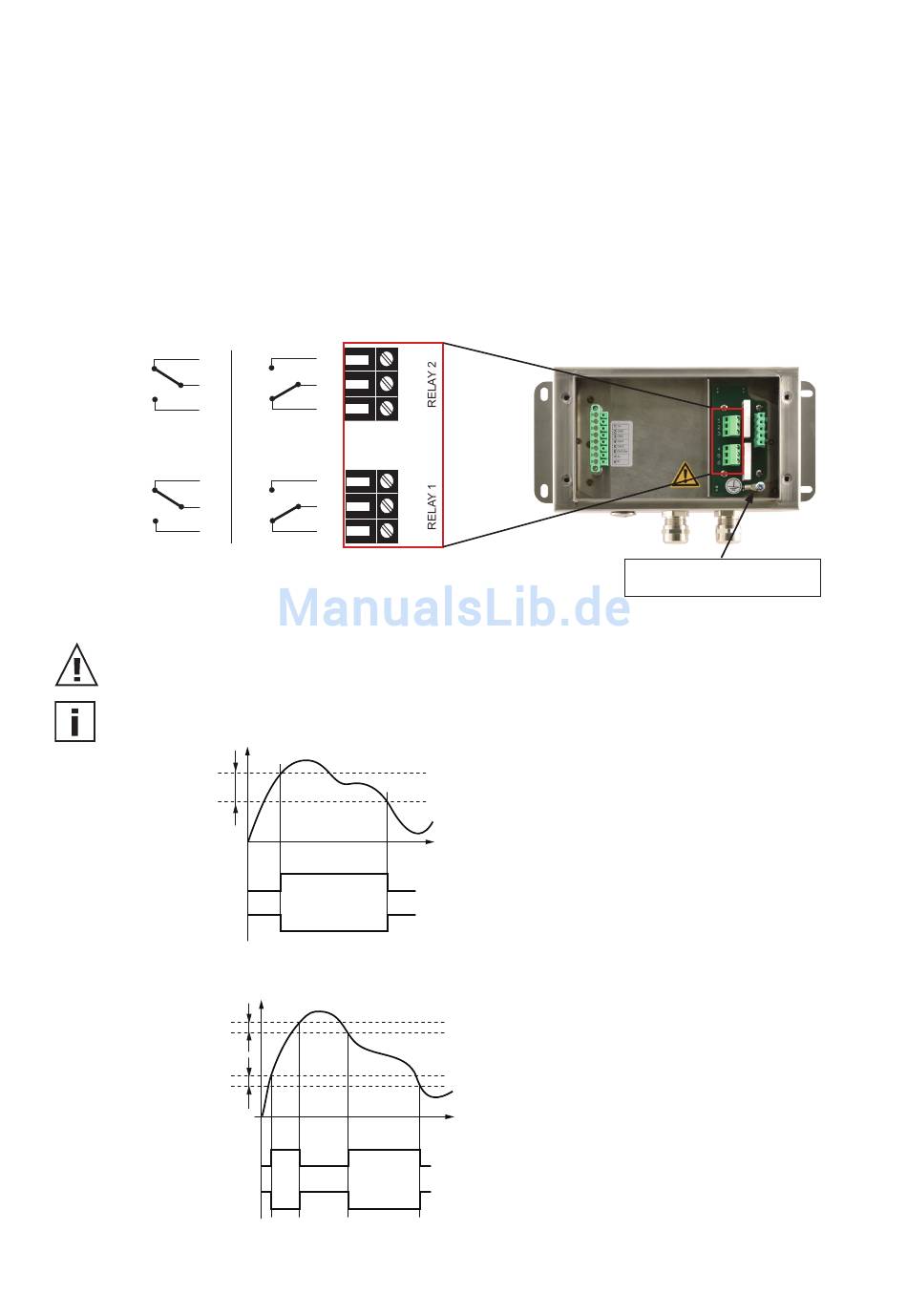

Abb. 15
Relais Modul (Option AM2)
Im Betrieb muss das Metallgehäuse geerdet werden. Nationale Vorschriften für die Installation sind zu
beachten!
Im Fehler Modus dient der Relais Ausgang als zusätzliche Alarmierung im Fehlerfall.
Schaltpunkt
Hysterese
open
Terminal 1-2 / 4-5
closed
open
Terminal 2-3 / 5-6
closed
Abb. 16
Beispiel für Hysterese Modus
Schaltpunkt 2
Hysterese 2
Switching point 1
Hysterese 1
Terminal 1-2 / 4-5
closed
Terminal 2-3 / 5-6
closed
Abb. 17
Beispiel für Fenster Modus
16
250 V AC / 6A
12 V / 100 mA
NO
C
NC
NO
C
NC
Inverted
% / rF
% / rF
open
open
28 V DC / 6A
1
2
3
4
5
6
t
t
SCHUTZLEITER:
Max. Leiterquerschnitt: 1.5 mm²
Bedienungsanleitung für EE310 Feuchte / Temperatur Transmitter
