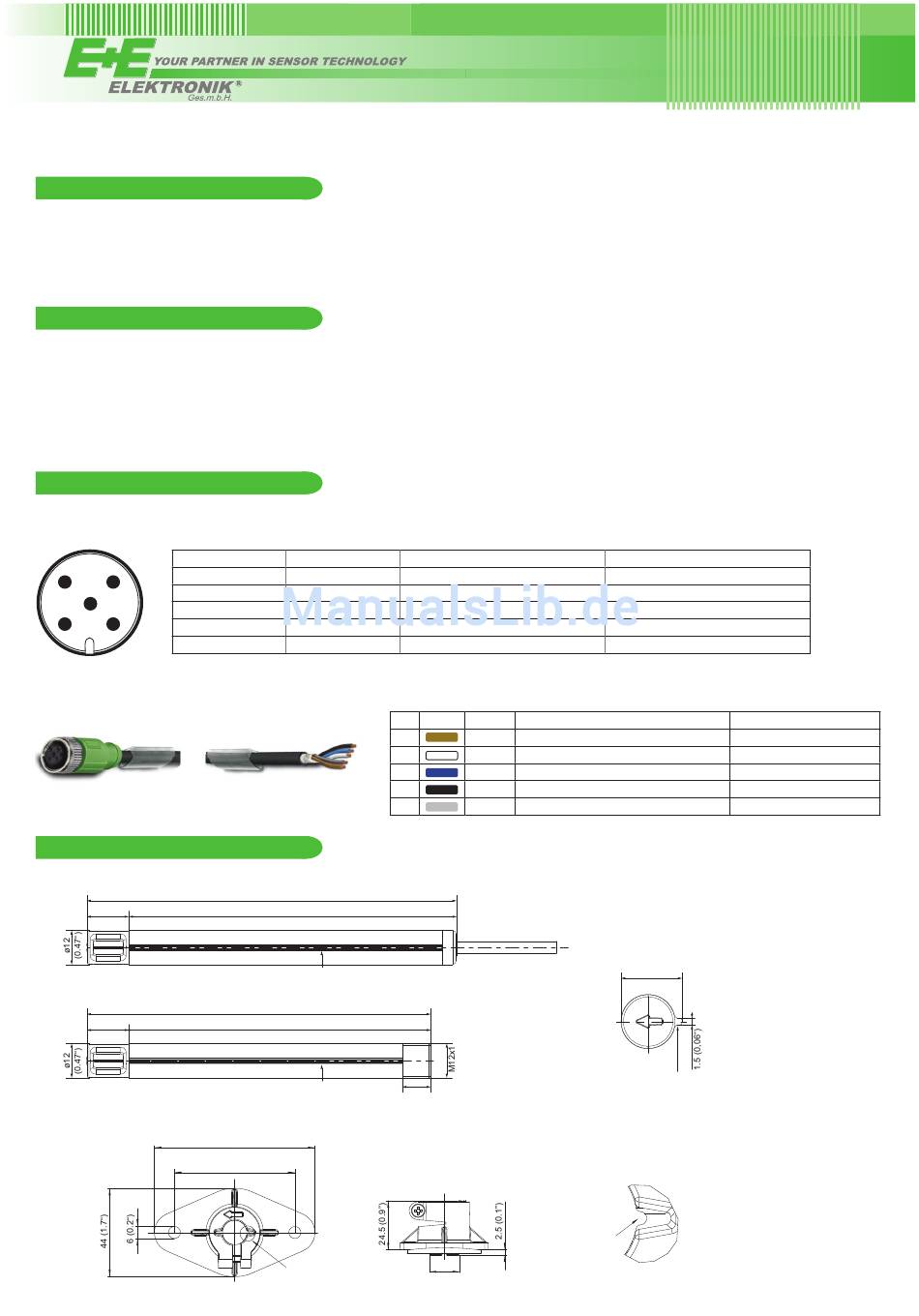

BEDIENUNGSANLEITUNG
EE671 - HLK Miniatur Strömungsmessumformer
ALLGEMEIN
Der Messumformer EE671 ist für die Messung von Luftgeschwindigkeit bestimmt. Das Messverfahren beruht auf dem Heissfilm-
anemometerprinzip, wobei ein speziell entwickeltes Dünnschichtsensorelement in Kombination mit modernster Transfer-Molding
Technologie zum Einsatz kommt. Mit dem Montageflansch ist eine stufenlose Änderung der Eintauchtiefe in den Kanal möglich.
Anwendung findet der EE671 in der Lüftungs- und Klimatisierungstechnik. Bei Sonderanwendungen wenden Sie sich bitte an den
Hersteller oder an Ihren zuständigen Händler.
ACHTUNG
• Die genaue und zuverlässige Bestimmung der Luftgeschwindigkeit hängt von der richtigen Positionierung des Fühlers ab.
Genaue Messungen sind nur möglich, wenn der Fühler an einer Stelle mit annähernd laminarer Strömung angebracht wird.
• Bei der Kanalmontage sind ausreichende Einlauf- bzw. Auslaufstrecken zu beachten, siehe Seite 4.
• Mechanische Belastung des Fühlers und vor allem des Messkopfes unbedingt vermeiden.
• Beachten Sie den Feuchte-Einsatzbereich von 5 ... 95 % rF, nicht kondensierend.
• Vermeiden Sie die Installation des Strömungsmessumformers in korrosiver Umgebung, da dies zur Sensorzerstörung führen
kann.
ANSCHLUSSBILD
Der EE671 ist weder gegen einen Kurzschluss noch gegen eine Stoßspannung geschützt (ESD-empfindliches Gerät). Die zwei
Digitalleitungen dürfen nicht an die Versorgung angeschlossen werden!
Steckerversion
4 3
5
1 2
Ansicht auf
Sensorstecker
Zubehör HA0108xx - Anschlusskabel
ABMESSUNGEN mm (inch)
Kabelversion:
15 (0.6")
Steckerversion:
15 (0.6")
Flansch:
Kabelversion
1 grau
2 braun
3 grün
4 gelb
5 weiß
130 (5.12")
115 (4.53")
Führungssteg / alignment strip
121 (4.76")
106 (4.17")
Führungssteg / alignment strip
80 (3.14")
60 (2.4")
Detail A
Analog Ausgang
SDA (digital setup interface E2)
GND
AV = Analogausgang
SCL (digital setup interface E2)
V+ = Versorgung
Analog Ausgang
1 braun SDA (digital setup interface E2)
2 weiß GND
3 blau AV = Analogausgang
4 schwarz SCL (digital setup interface E2)
5 grau V+ = Versorgung
10 (0.4")
15.8 (0.62")
Modbus RTU Ausgang
V+ = Versorgung
RS485-B (=D-)
RS485-A (=D+)
GND
n.c.
Modbus RTU
V+ = Versorgung
RS485-B (=D-)
RS485-A (=D+)
GND
n.c.
Vorderansicht Fühlerkopf:
13.4 (0.53")
Führungssteg /
alignment strip
Ausnehmung für Führungssteg
Detail A:
Ausgang
