4.2

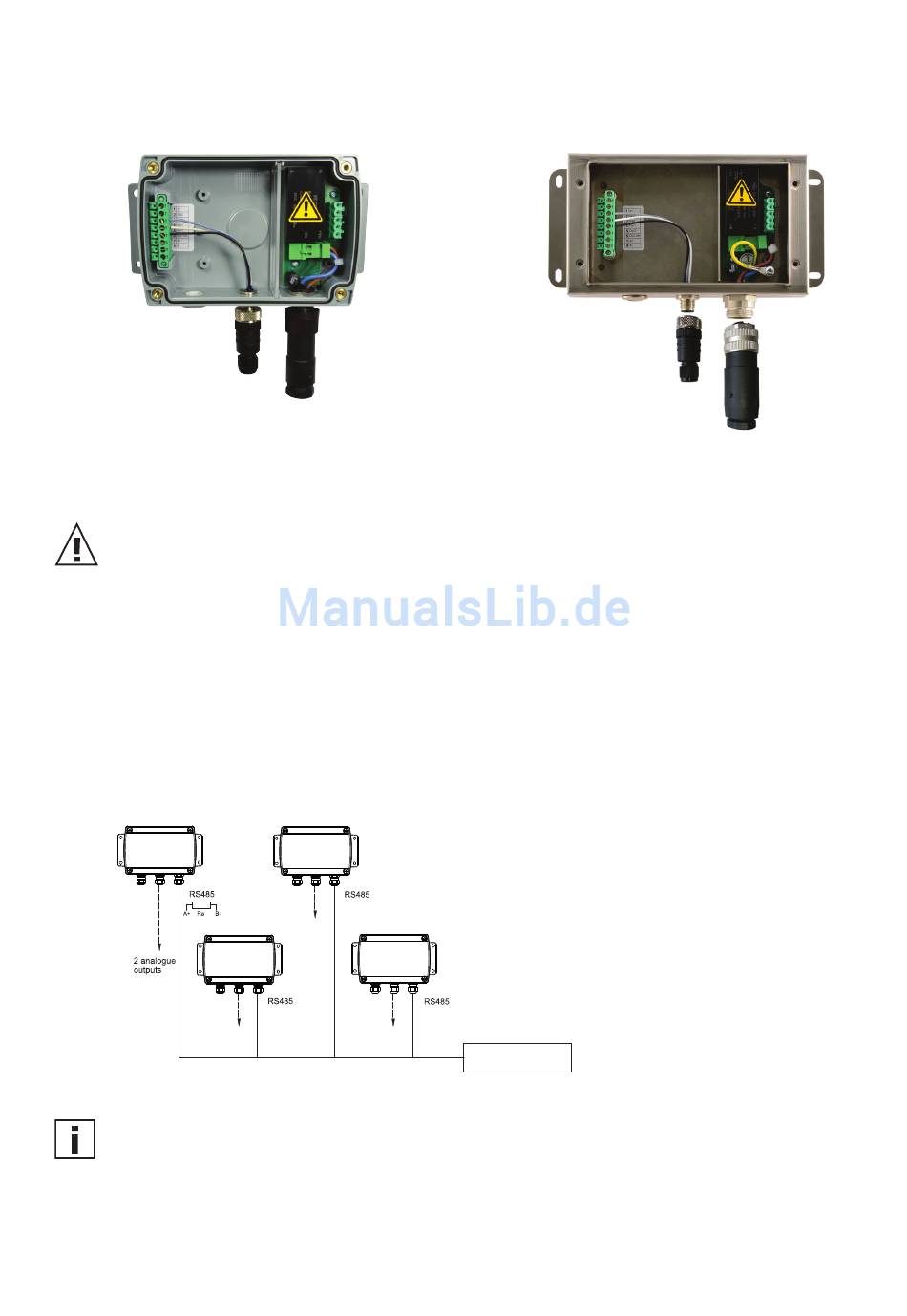

Integriertes Versorgungsnetzteil (Option AM3)
Das integrierte Versorgungsnetzteil ermöglicht das Betreiben des Geräts mit
100...240 V AC (50/60 Hz).
Kunststoffgehäuse
Abb. 16
Integriertes Versorgungsnetzteil (Option AM3)
Anschluss Belegung der Stecker bei Option AM3 siehe 3.2.2 Anschlussbelegung der Stecker Optionen.
Der Schutz der Zuleitung gegen Überstrom und Kurzschluss muss auf einen Leiterquerschnitt von 0,8
mm² (AWG 18) (6A-Sicherung) ausgelegt sein.
Das Metallgehäuse muss während des Betriebes geerdet werden.
Nationale Installationsvorschriften sind zu beachten!
4.3
RS485 Baustein - Modbus RtU (Option J3)
Grundlagen zur Modbus-Protokoll-Einstellungen finden Sie in der Application Note AN0103
(www.epluse.com/EE310).
Bei der optionalen Modbus RTU Schnittstelle können bis zu 32 Sensoren (Slaves) am Bus
betrieben werden.
Slave n
(max. 32)
Slave 3
Abb. 17
Schema für 2-Draht RS485 Netzwerk
Um eine optimale Funktion des Netzwerks zu gewährleisten, müssen beide Enden des Netz-
werkes mit einem Abschlusswiderstand (Ra) von 120 Ohm terminiert werden.
16
Slave 2
Slave 1
Edelstahlgehäuse
Modbus RTU Master
Bedienungsanleitung für EE360 Feuchte in Öl Messumformer
