Messraum Außenwand und eine stufenlose Verstellung der Eintauchtiefe.
Bei Wanddurchführung sollte der Temperatur Unterschied entlang des Messfühlers nicht zu groß sein,
um eine Verfälschung des Messsignals zu verhindern.
Sollte das nicht möglich sein, ist es notwendig den Messfühler im Außenbereich entsprechend zu isolie-
ren.
L
2)
variable Montageposition
min. 23 / max. 164
1) siehe Bestellinformation

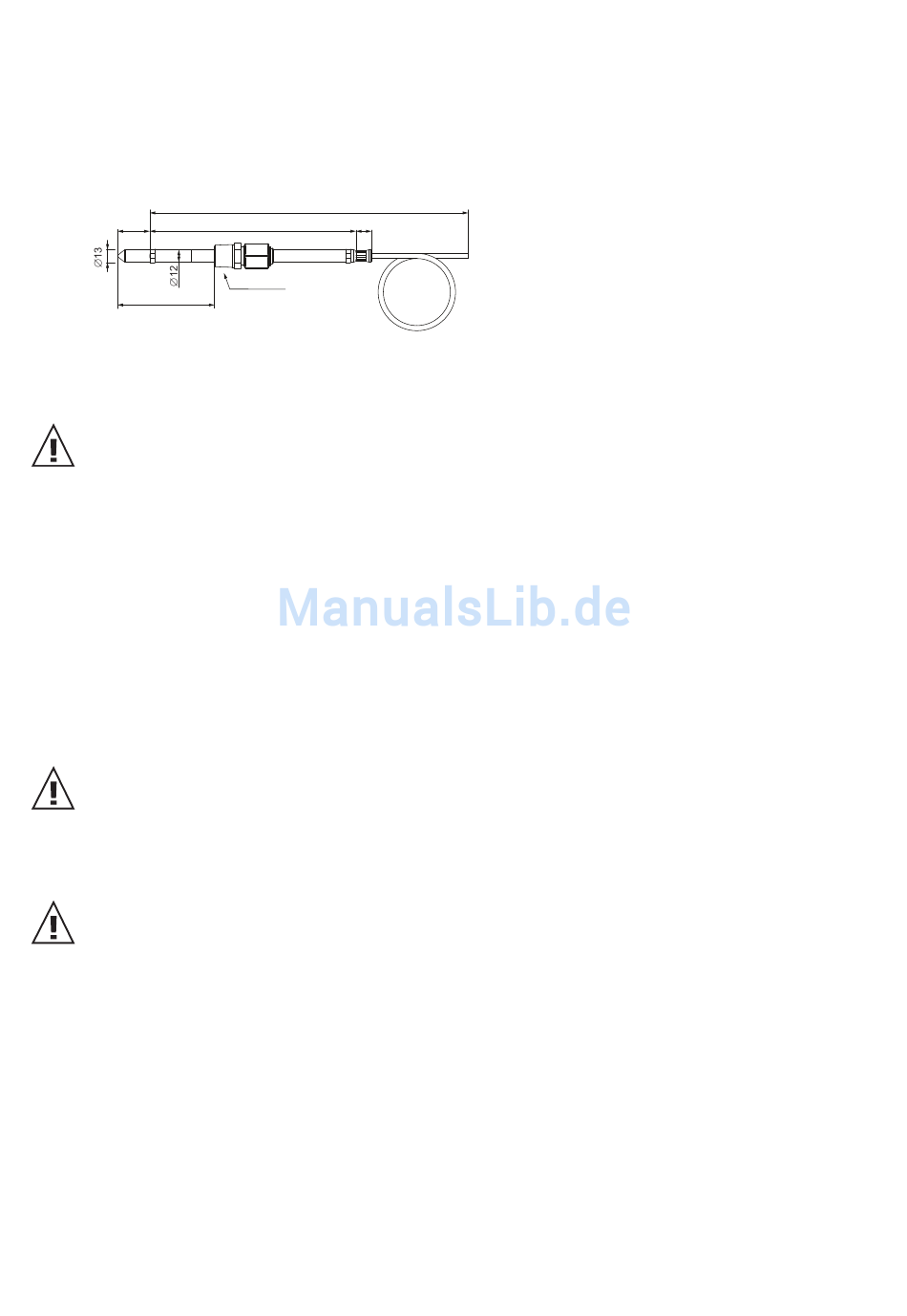

Abb. 12
EE310-T10 Messfühler
Allgemeine Sicherheitshinweise zur Montage
Da das Fühlerrohr in der Messumgebung sehr hohen Drücken ausgesetzt sein kann, besteht während
bzw. nach unsachgemäßer Montage die Gefahr des plötzlichen, ungewollten Austreibens des Fühler-
rohrs. Bei Arbeiten am Fühlerrohr bzw. in dessen Nähe ist daher besondere Vorsicht an den Tag zu
legen. Keinesfalls direkt über das Fühlerrohr beugen!
Bei der Montage des Sensorkopfes ist darauf zu achten, dass die Oberfläche des Fühlerrohrs nicht
beschädigt wird!
Dies könnte einerseits zu Beschädigungen der Dichtelemente (Folge: Leckrate und Druckverlust), an-
dererseits zu Demontageschwierigkeiten (Verklemmung) führen.
Montage des Fühlers direkt in den Prozess (siehe Abb. 13 Installation des Messfühlers EE310-T10
direkt im Prozess)
Bei einer direkten Fühlermontage sollte an beiden Seiten des Prozesses ein Absperrventil
vorgesehen werden. Der Sensorkopf kann somit ohne Problem zur Wartung und Kalibrierung entnom-
men werden. Bei einer Montage des Sensorkopfes in eine Druckkammer ist vor dem
Entfernen des Fühlers sicherzustellen, dass sich der Druck in der Kammer und der Umgebungsdruck
im Gleichgewicht befinden.
Die Montagetemperatur darf von der Einsatztemperatur nicht mehr als ±40 °C abweichen.
Austausch des Dichtrings (siehe Abb. 13 Installation des Messfühlers EE310-T10 direkt im Prozess) bei
jeder erneuten Installation des Messfühlers.
Installation des Fühlers
• Montieren Sie den Fühler bei geschlossenem Absperrventil.
• Führen Sie den Sensorkopf in den Prozess ein.
• Um einen sicheren Einbauzustand des Fühlers zu gewährleisten muss die Verschlussmutter mit
einem definierten Drehmoment von 30 Nm angezogen werden. Falls kein Drehmoment-
schlüssel vorhanden ist, die Verschlussmutter mit der Hand so weit wie möglich anziehen. Mit ent-
sprechendem Gabelschlüssel weitere ca. 50° drehen.
• Öffnen Sie den Kugelhahn.
Bedienungsanleitung für EE310 Feuchte / Temperatur Transmitter
Code „Kabellänge"
1)
200
15
1/2" ISO oder
1/2" NPT
2) L = Filterlänge; siehe Datenblatt „Zubehör"
13
