BETRIEBSANLEITUNG
EE060 - OEM Feuchte / Temperatur Messumformer mit Spannungsausgang
ALLGEMEIN
Der Messumformer EE060 ist für die Messung von Feuchte und Temperatur in OEM-Anwendungen konzipiert. Als Messelement
wird der E+E Feuchte-und Temperatursensor HCT01, welcher sehr gut gegen Umwelteinflüsse geschützt ist, verwendet.
Bei Sonderanwendungen wenden Sie sich bitte an den Hersteller oder an Ihren zuständigen Händler.
ACHTUNG
Für eine genaue Messung ist es wesentlich, dass der Fühler und vor allem der Fühlerkopf die gleiche Temperatur wie die zu mes-
sende Luft besitzt. Bei der Montage des EE060 ist darauf zu achten, dass entlang des Fühlers keine Temperaturgradienten entste-
hen können.
• Der Messumformer und vor allem der Fühlerkopf darf keinen extremen mechanischen Belastungen ausgesetzt werden.
• Der Messumformer muss immer mit Filterkappe betrieben werden.
• Beim Tausch der Filterkappe (z.B. wegen Verschmutzung) gegen eine Orginal E+E Ersatzfilterkapp ist besonders darauf zu
achten die Sensoren nicht zu berühren.

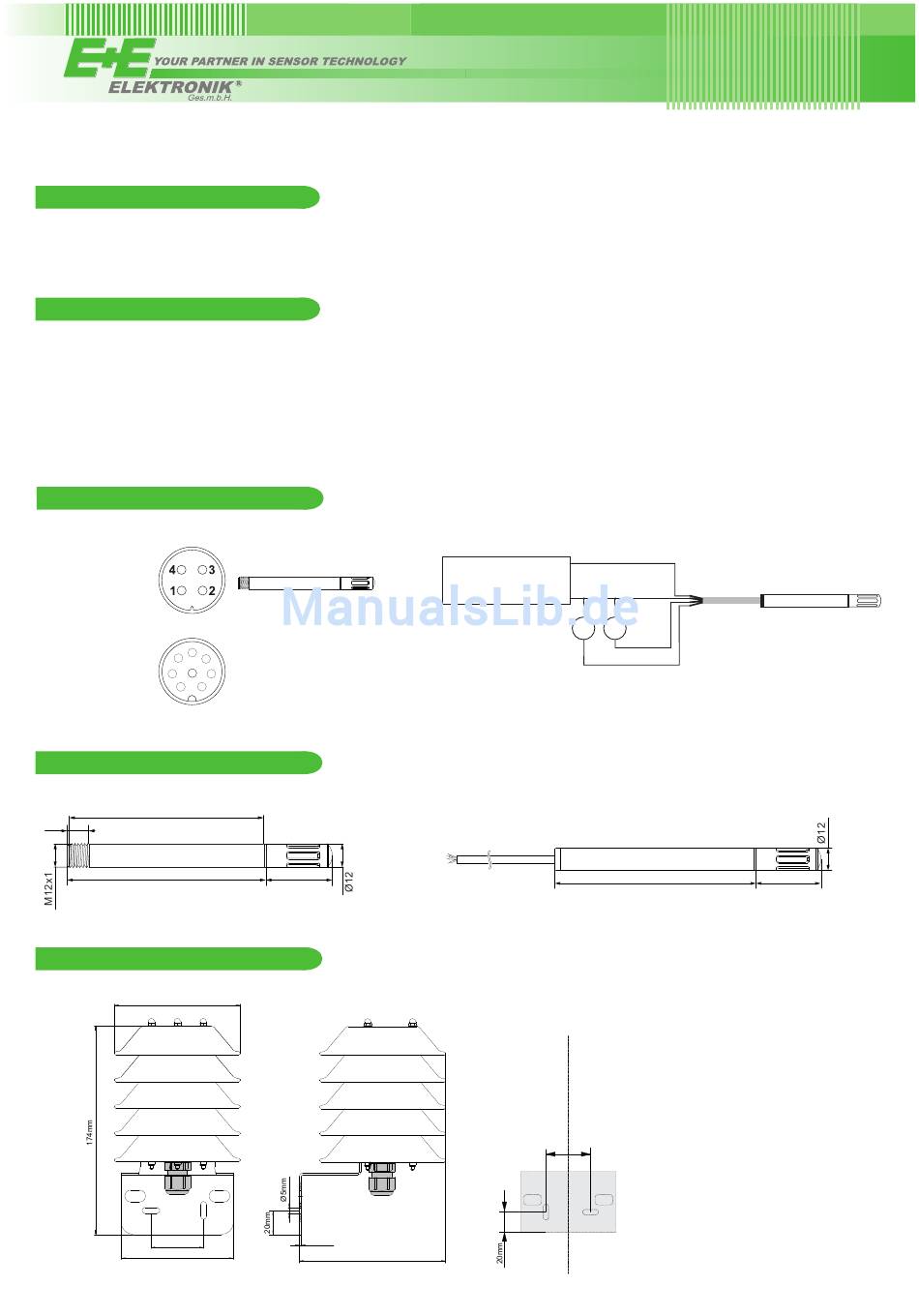

ANSCHLUSSBILD
Steckerversion
Stecker 4pol. (M)
1...V+
2...RH-out
3...GND
4...T-out
Stecker 8pol. (M)
1...T-passive
2...not connected
5
6 4
3...not connected
4...RH-out
8
7
5...T-out
2
1
6...GND
7...T-passive
8...V+
ABMESSUNGEN
Steckerversion
99,5
11
101,5
AUSSENANWENDUNG
Im Außenbereich muss der EE060 mit dem Strahlungsschutz HA010502 verwendet werden.
Ø 105mm
44mm
94mm
3
34
1,5mm
122mm
Kabelversion
+
Versorgungsspannung:
siehe Technische Daten
-
GND (braun)
V V
Kabelversion
Kabellänge 0,5m / 1,5m / 3m
44mm
V+ (weiß)
rF (grün)
T (gelb)
106 34
