Metalldichtring
(standardmäßig
beim Fühler)
Verlängerung
(ist bei einem NPT
Gewinde nicht
vorhanden)

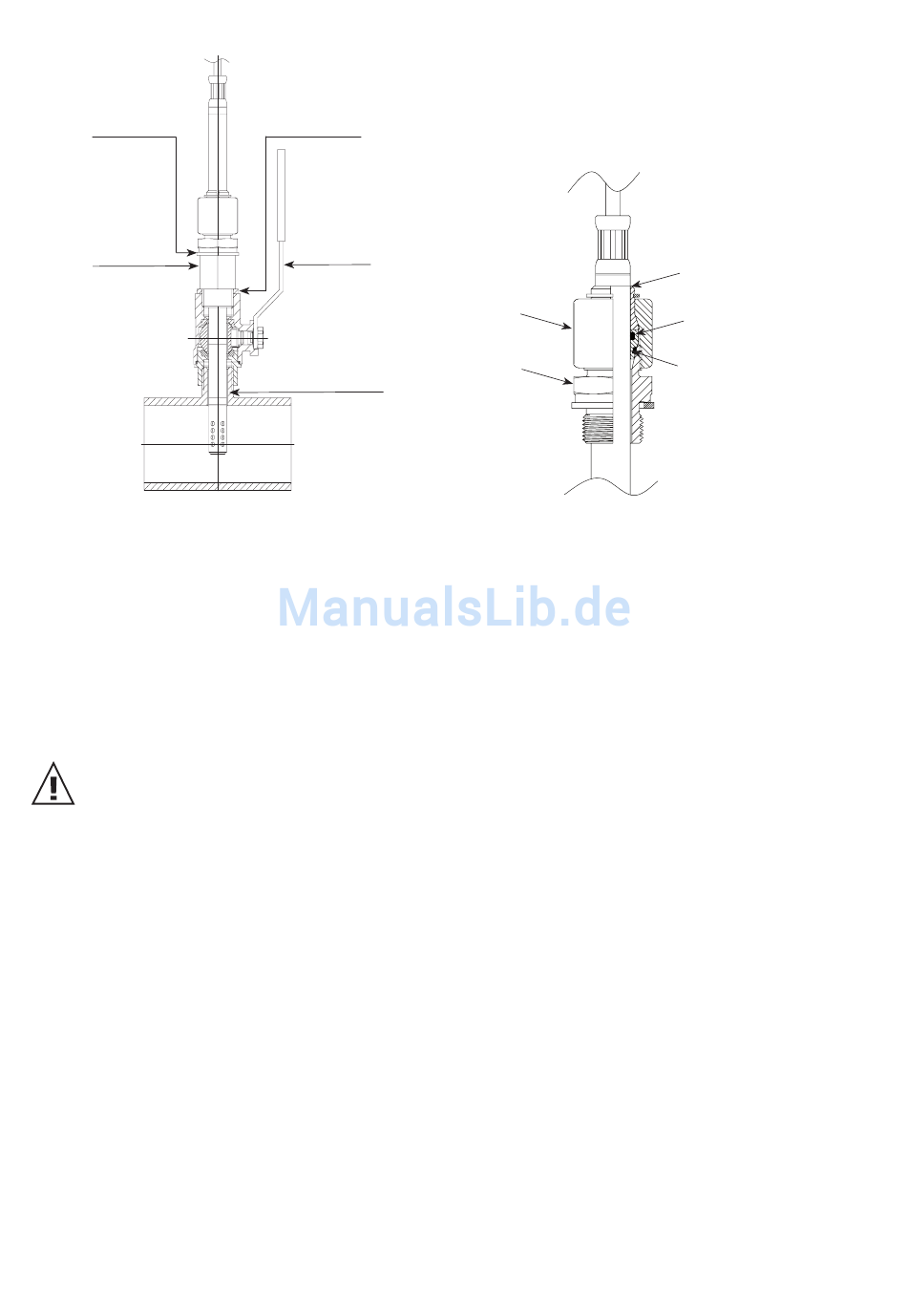

Abb. 14
Montage mit Hilfe des Kugelhahn Montage Set
Demontage des Fühlers
• Fühlerrohr festhalten. (Achtung: Anschlusskabel nicht knicken)
• Verschlussmutter mit Schlüssel (Schlüsselweite 24) langsam lösen bis die Austreibkraft auf das Rohr
wirkt. Verschlussmutter im eingebauten Zustand niemals ganz entfernen, sondern nur so weit wie
nötig aufschrauben!
• Nachdem der Sensorkopf bis auf Anschlag aus dem Prozess entfernt wurde, den Kugelhahn schlie-
ßen.
• Fühler kann vollständig demontiert werden.
Sowohl bei Montage als auch bei Demontage darauf achten, dass der Dichtring 1 ordnungsgemäß
eingelegt ist.
Bedienungsanleitung für EE310 Feuchte / Temperatur Transmitter
Metalldichtring
(standardmäßig
beim Kugelhahnset
enthalten)
1/2" Kugelhahn
Verschluss-
mutter
Passkörper
Innendurchmesser
≥ 13.1 mm
(0.55")
Passkörper
Dichtring 2
Dichtring 1
15
