t5: Abgesetzter Messfühler bis 180 °C
EE310-t5 sind Geräte mit abgesetzten Messfühler, die Fühler- und Kabellängen können
variieren.
Die Bohrschablone für das Gehäuse finden Sie in Kapitel 3.1 Mechanische Installation /
Abb. 4 Abmessungen und Bohrschablone des Kunststoffgehäuses in mm.
Temperatur Arbeitsbereich:

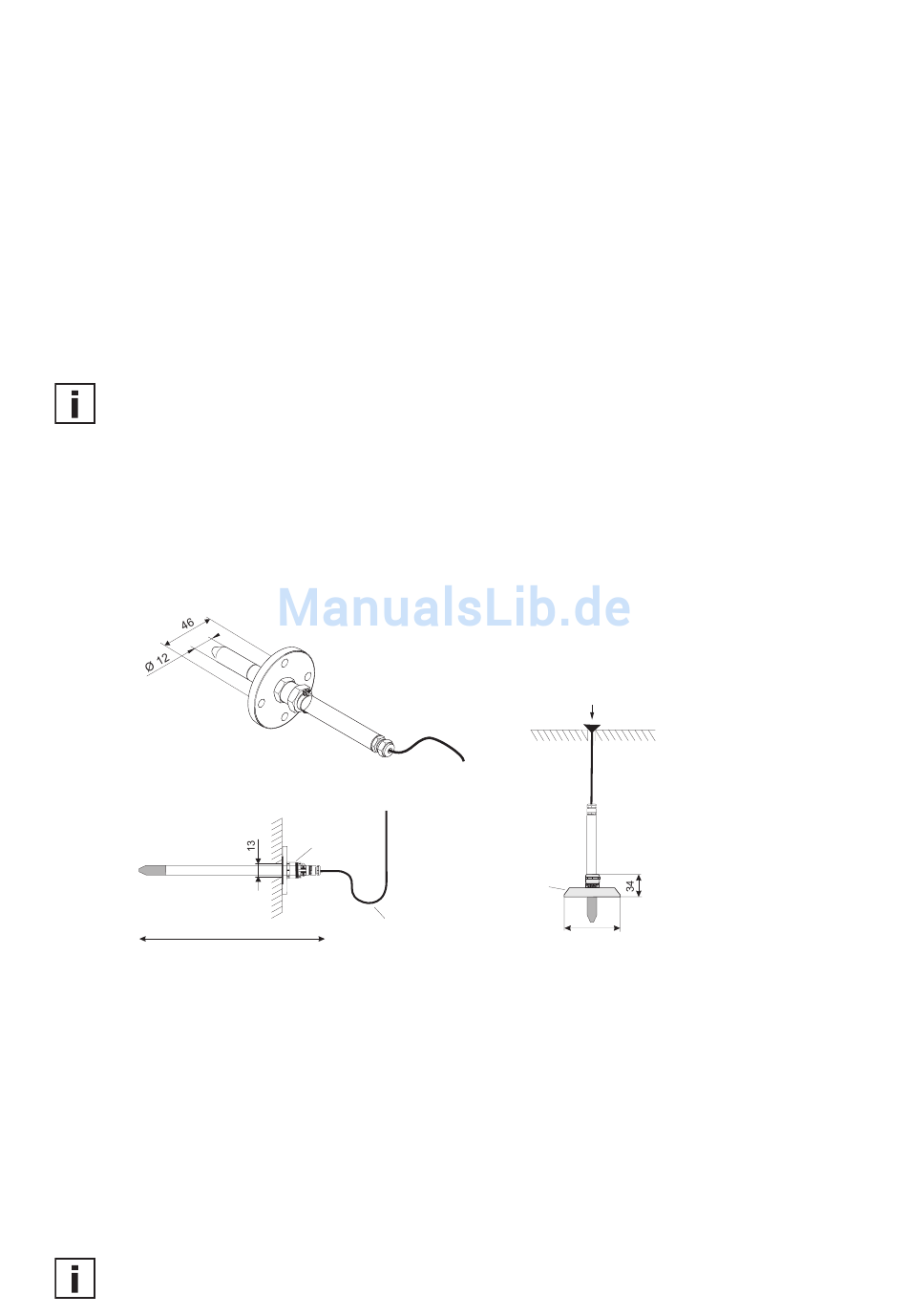

Fühler Montage des abgesetzten Messfühler EE310-t5
Der Montageflansch aus Edelstahl (siehe Kapitel 8 Ersatzteile / Zubehör) ermöglicht eine einfache Mon-
tage an der Messraum Außenwand und eine stufenlose Verstellung der Eintauchtiefe.
Bei der Deckenmontage wird ein Tropfwasserschutz (siehe Zubehör) zum Schutz des Fühlers und der
Sensorelemente vor Kondenswasser empfohlen.
Bei Wanddurchführung sollte der Temperatur Unterschied entlang des Messfühlers nicht zu groß sein,
um eine Verfälschung des Messsignals zu verhindern.
Bei größeren Temperatur Unterschieden sollte der gesamte Messfühler im Messraum montiert werden.
Dabei sollte natürlich auch die Kabeldurchführung entsprechend abgedichtet werden.
Sollte das nicht möglich sein, ist es notwendig den Messfühler im Außenbereich zu isolieren.
Der Edelstahl Montageflansch ist nicht für druckdichte Anwendungen geeignet.
Der Messfühler muss horizontal oder vertikal nach unten montiert sein. Wenn möglich sollte bei jeder
Montage ein Abtropfbogen gelegt werden.
Vermeidung von Temperaturgefälle
entlang des Messfühlers
Abb. 11
Fühlermontage bei EE310-T5
3.3.4
t10: Abgesetzter Fühler, druckdicht bis 20 bar
EE310-T12 sind Geräte mit abgesetzten druckdichten Messfühler, die Fühler- und Kabellängen können
variieren. Der Fühler kann im Druckbereich 0,01...20 bar eingesetzt werden.
Die Bohrschablone für das Gehäuse finden Sie in Kapitel 3.1 Mechanische Installation /
Abb. 4 Abmessungen und Bohrschablone des Kunststoffgehäuses in mm.
Temperatur Arbeitsbereich:
Die Prozessverschraubung mit ½" ISO oder NPT Gewinde ermöglichen eine einfache Montage an der
12
-40...+180 °C (nur Fühler)
-40...+60 °C (Gehäuse)
-20...+50 °C (Gehäuse mit Display)
Montageflansch
Edelstahl
Abtropfbogen
Wandmontage
-40...+180 °C (nur Fühler)
-40...+60 °C (Gehäuse)
-20...+50 °C (Gehäuse mit Display)
Dichtung
Tropfwasserschutz
85
Deckenmontage
Bedienungsanleitung für EE310 Feuchte / Temperatur Transmitter
