4

Optionale Module

4.1
Alarmausgänge - Relais Modul (Option AM2)
Das Modul erlaubt die zusätzliche Alarmierung über zwei frei konfigurierbare Relaisausgänge. Verschie-
dene Betriebsmodi wie Hysterese-, Fenster- und Fehler-Modus ermöglichen unterschiedliche Alarmie-
rungen.
Max. Schaltleistung:
Min. Schaltleistung:
Kein Überstrom- und Kurzschlussschutz. Beide Relais müssen entweder mit Hoch- oder Niederspan-
nung verbunden sein.
NC
REL 2
C
NO
NC
REL 1
C
NO
Standard

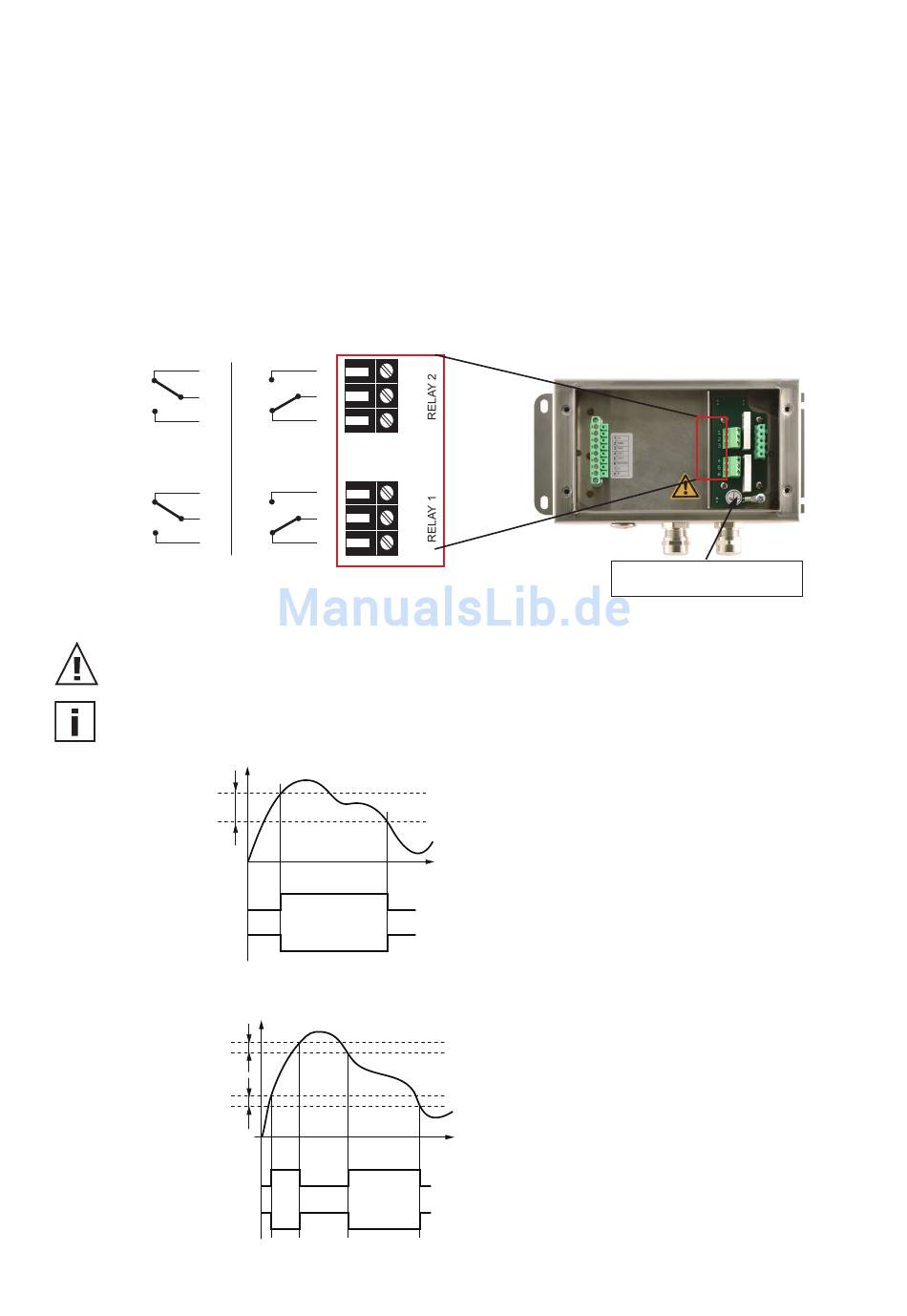

Abb. 12
Relais Modul (Option AM2)
Im Betrieb muss das Metallgehäuse geerdet werden. Nationale Vorschriften für die Installation sind zu
beachten!
Im Fehler Modus dient der Relais Ausgang als zusätzliche Alarmierung im Fehlerfall.
Schaltpunkt
Hysterese
open
Terminal 1-2 / 4-5
closed
open
Terminal 2-3 / 5-6
closed
Abb. 13
Beispiel für Hysterese Modus
Schaltpunkt 2
Hysterese 2
Switching point 1
Hysterese 1
Terminal 1-2 / 4-5
closed
Terminal 2-3 / 5-6
closed
Abb. 14
Beispiel für Fenster Modus
14
250 V AC / 6 A
12 V / 100 mA
NO
C
NC
NO
C
NC
Inverted
% / rF
% / rF
open
open
28 V DC / 6 A
1
2
3
4
5
6
t
t
SCHUTZLEITER:
Max. Leiterquerschnitt: 1.5 mm²
Bedienungsanleitung für EE360 Feuchte in Öl Messumformer
